제품사용설명서(User Manual)                            2005.5.10                  POWER e MONITOR (LVR-100M Model)

 1. 제품의 특징

  .... DC 12volt 차량 전원전압(Volt)과 엔진회전속도(rpm) 표시용 LED레벨미터로서, 각각의 경고기능이 포함되 있슴.

  .... 알기쉬운 레벨배치로 시인성이 좋고, rpm Shift LED 내외장, 각종 설치자재 기본제공으로 차량설치가 원활하다.

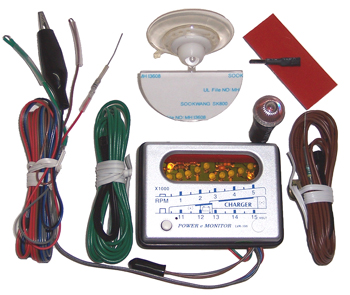

*********  LVR-100M 공급품 내역  ********

  1. 레벨미터 본체 : 뒷면에 접착용품 부착 가능.
  2. 본체쪽 전선 (각각 1.1 meter, 5종류)
1) 적색선(red): 미터 (+)전원선, 퓨즈 부착.

   2) 접지선(black & blue): 접지(-)선,  악어클립 부착.

   3) 갈색선(brown): Volt 입력라인.

   4) 회색선(grey): rpm입력선......끝단에 녹색선 추가.

  3.  본체쪽 연결단자 라인

   1) 디지탈 체크단자: 회색 및 갈색 각각 5cm 단자부착.

       .....회색은 측정값, 갈색은 rpm Shift 셋팅값을 표시,

   2) Shift Light 연결선은 연결된 상태로 출고.

  4   검출선쪽 전선

   1) 전압(Volt) 검출선: 갈색 2.5m, 4㏀ 안전저항 부착.

   2) rpm 검출선(green): 1.7m, 47㏀ 안전저항 부착.

  5. 기타: 소형 드라이버, 접착용품, 앞유리 부착자재 등.

 2. 차량에의 설치방법

  1) 차량 점검 : 일반적으로 RPM신호는 점화코일(-)단자나 계기판 등에서 검출되므로 그 신호 검출방법을 체크해둔다.

  2) 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY도 뽑아둔다. 또한, 절연테잎/철사줄(약 50cm) 등도 준비.

  3) 본체 부착 : 부착위치와 부착방법을 결정한 후, 접착표면을 청소하고, 부착 후 전선들은 차체틈새로 밀어 넣어 둔다.

  4) 플러스 전원연결(적색) : 실내 ACC퓨즈 ( 시거퓨즈 등)를 뽑은후, Pin을 발에 감은 채, 퓨즈를 재삽입한다.

  5) 접지(어스) 연결 (흑색) : 흑색 악어클립을 차체어스(페인트 벗겨진 차체 금속부위)에 물린다.

  6) Volt 검출선 연결(갈색) : 4㏀ 저항핀을 배터리 플러스 단자에 적절히 연결하고, 실내인입후 본체 갈색선과 연결.

  7) RPM신호 검출선 연결 : 검출선(녹색 1.7m)의 Pin을 차량rpm신호단자에 연결,  실내인입후, 본체 녹색선에 연결.

  8) 전선 정리 : 제품장착후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

  ☆ 검출선의 고정저항,  적색전원선의 휴즈저항은 케이블의 차체쇼트 안전부품이며, 그 Pin은 연결작업을 용이케 함.

  ☆ 전선간 상호 연결시에는, 공급된 투명 수축튜브를 씌운 채, 라이터불로 살짝 가열하면 절연 처리 되므로 편리하다.

 3. LVR-100M 제품 사용안내

  1) 차량 배터리 체크 : 시동직전(차KEY ON) 12.0volt 이상 유지 필요. 미달시 左上 적색LED 계속 점멸하여  알려 준다.

  2) 차량 발전기 체크 : 엔진시동이후 13 ~ 15 volt 슈준에서 안정적인 전압 유지필요.

         발전/충전 불량시에는 저전압, 전압조정기 불량시엔 과전압이 표시되므로 인근 정비업체에 점검/정비 의뢰요망.

  3)  rpm Shift LED 셋팅 안내 :

      Shift Light 세팅은, 본체 좌측면에 보이는 가변저항을 작은 드라이버로 돌려 0~9000 rpm 범위에서 조정가능.

  4) 디지탈rpm 표시 : 검정 고무캡 안에 있는 체크단자의 회색선에, DVM( 2volt )의 적색리드선을 물리고, 검정리드는

       차체에 연결, 표시되는 값에 10000을 곱한 값이 엔진 rpm 이며, 체크단자의 갈색선은 Shift 세팅값 출력단자이다.

  5) 엔진기통수 세팅 : 본체 밑면 가변저항 조정방식이 적용되며, 공급업체에 문의하십시오.

 4. 제품규격 및 사후관리

  1) 품명 용도 : POWER e MONITOR (LVR-100M Model), 차량 전원전압 및 엔진회전속도 표시용 LED Levelmeter.

  2) 적용 차종 : DC 12volt  차량 (점화엔진 및 디젤엔진). 다만, rpm쪽 엔진기통수는 공장출고시 특정값으로 세팅된다.

  3) 재질 색상 : 본체 케이스 사이즈는 W64xH47xD18mm , 메탈릭 실버(앞면) 및 회색상(뒷면)의 ABS 플라스틱.

  4) 작동 전원 : DC 10-20volt, 13v에서 20~50mA.

  5) 레벨 세팅 : Volt쪽은 10.5~15.0v ,0.5volt 간격 연녹색LED 배치, 12.0v 미만 또는 15.5v 초과시 적색LED 점멸경고.

                      rpm쪽은 5000rpm 까지 500rpm 간격으로 배치, 右下귀 적색 Shift LED는 0~9000 rpm 可變 레벨임.

  6) 주의 사항 : 제품사용시 과다한 습기 진동 온도, 화학약품은 피하여 주십시오.

  7)  A/S 및 기술지원 :  제조원 워 상 사 ( http://www.PowerBetter.com    Tel. 02-521-3213 )
