제품사용설명서(User Manual) 7 colors S/L TACHOMETER ( K2302-A )
1. 제품의 특징
.... 12volt 2/3/4/6/8 기통 엔진회전속도 표시용 82mm 아나로그 타코미터로서, Adjustable Shift Light(LED) 내장형.
.... 7 색상의 고감도 야간조명, 부드러운 지침동작등 우수상품으로서, On/Under Dash 방식 등 차량설치가 원활함.
.... 배선/단자처리가 완비되어 있어 설치작업이 간편하고, 쇼트 안전장치가 마련되어 있는 전문 DIY 상품입니다.
.jpg)

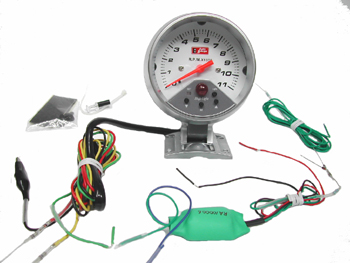

**** 7c S/L Tachometer 공급품 내역 ****
1. 게이지 본체 : 조립완제품.
…… 뒷면 나사 풀면 본체 패널 각도조절 가능함.
2. 본체쪽 전선 (각각 1.1 meter, 4종류)
1) 적색선(red): 게이지 (+)전원선, 퓨즈 부착.
2) 흑색선(black): 접지(-)선, 악어클립 부착.
3) 황색선(yellow): 조명 메모리(+) 전원선,퓨즈부착
4) 녹색선(green): 게이지 rpm신호입력선.

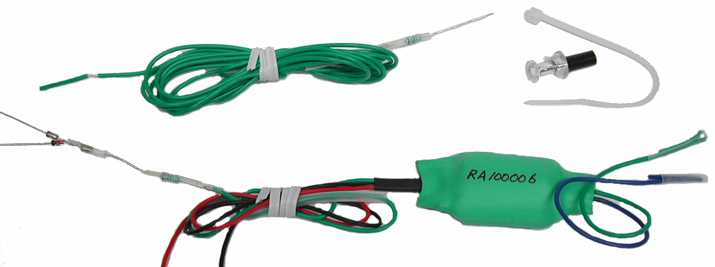

3. rpm어뎁터 및 검출선쪽 전선
1) 전원선: 적색(+)/흑색(-). 각각 본체전원선에 연결.
2) 입력선: 녹색(Long), 신호검출선과 연결됨.
3) 출력선: 녹색은 2체배 증폭출력, 청색은 1배 출력선.
4) 검출선(green): 1.7m, 47㏀ 안전저항 부착.
4. 기타 : 접착용품,Screw, 검출선 연결작업용 압핀.
2. 차량에의 설치방법 (On Dash Board Mounting 설치방식)
1) 차량 점검 : 일반적으로 RPM신호는 점화코일 (-)단자에서 검출되므로, 차량 점화코일의 위치/연결방법을 체크.
2) 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아둔다. 또한, 절연테잎/철사줄(50cm)등도 준비.
3) 기통수/위치 선정 : 차량에 맞추어 본체 뒷면의 엔진기통수 세팅스위치를 선택한 후, 데쉬보드 상단 등
적절한 위치에, 접착표면을 잘 닦아 내고 본체를 부착하며, 전선들은 차체틈새로 밀어 넣어 둔다.
4) rpm 어뎁터 전원선 연결 : 어뎁터 전원선( 빨강색+, 검정색- )을 본체쪽 전원선에 각각 적절히 연결,절연처리한다.
5) 플러스 전원연결(적색) : 실내 IG퓨즈(계기판/METER 퓨즈등)를 뽑은후, Pin을 발에 감은 채, 퓨즈를 재삽입한다.
6) 접지(어스) 연결 (흑색) : 흑색 악어클립을 차체어스 (페인트가 벗겨진 차체 금속부위)에 물린다.
7) 조명색상 메모리(+)전원연결(황색) : 황색선의 Pin을 배터리상시전원(실내등 퓨즈 등)에 적절히 연결한다.
8) RPM신호선 연결 : 검출선(녹색 1.7m)의 Pin을 점화코일 (-)단자/전선등에 삽입/연결, 실내인입후,어뎁터의
녹색선(Long)에 연결하고, 어뎁터의 출력선( 2체배 녹색선과 1배 청색선중 하나)을 본체 녹색선에 연결한다.
9) 전선 정리 : 제품장착후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.
********* 구체적인 연결작업은 별첨자료 참조하시고, 동봉된 영문 매뉴얼의 해당내용도 참고 하십시오.**********
☆ 녹색검출선의 고정저항, 적색전원선 및 황색메모리선의 ¼W급 휴즈저항은 케이블의 차체쇼트시, 전류제한
안전역할을 담당하며, 또한 Pin타입 터미날로서 연결작업을 용이케 합니다.
☆ 엔진룸에서 실내로 전선을 인입할 경우, 옆휀더 틈새로 전선을 밀어 넣은 후, 운전석 도아 틈새로 끌어 당기는
우회접근방식이 원활하므로 이를 활용하고, 무리한 라인 통과작업은 피하여 주십시오.
☆ 전선간 상호 연결시에는 동선을 맞물려 꼬아 놓은 후, 공급된 투명 수축튜브를 씌운 채, 라이터불로 살짝 가열하면
절연처리 되며, 또한, 필요시 절연 테이프도 사용하십시오.
3. 제품규격 및 사후관리
1) 제품명 및 용도: 7 colors S/L TACHOMETER(K2302-A Model), 엔진회전속도(rpm) 표시용 아나로그 타코미터.
2) 적용 차종 : DC 12volt 점화차량 ( 2/3/4/6/8기통 엔진 공용, DLI4 및 DIS4 점화시스템 포함 ).
3) 재질/규격 : 0-11000 rpm,표시각도 240도, W96xH116xD90mm Size, 흰색 패널, 크롬(회)색 플라스틱 케이스.
4) 작동 전원 : DC 10-16volt, 14v에서 최대 약130mA 소모(메모리 10mA, 본체/Shift LED 50mA, 조명20-70mA).
5) 주의 사항 : 제품사용시 과다한 습기 진동 온도, 화학약품은 피하여 주십시오.
6) 공급 업체 : 본체부분- Taiwan Company 제조. rpm adaptor 제조, 단자추가 및 작동테스트- 파워상사.
7) 수입 및 AS : 파 워 상 사 ( http://www.PowerBetter.com Tel. 02-521-3213 )
2002/10/20 A/S 및 기술지원: 파워상사( Tel. 02-521-3213, www.powerbetter.com )
