AutoGauge 60mm 유수온게이지 ( K60AWOTBWJ ) ... 제품이미지는 실제와 다소 차이날 수 있습니다 !

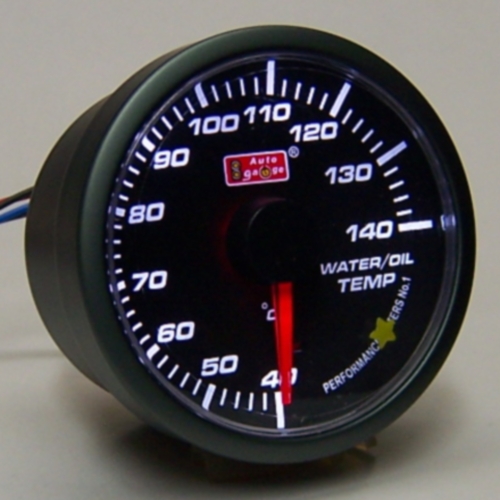

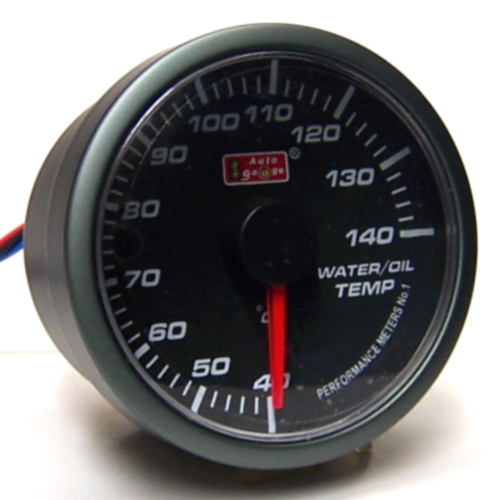

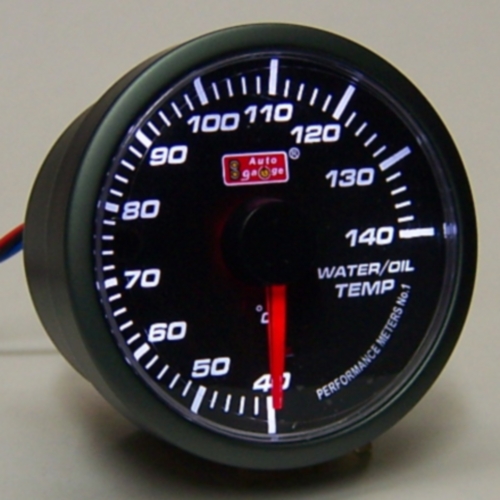

        조명OFF ( 기본모델-수온 )                 조명ON ( 기본모델-수온 )             조명ON ( 유온 - 노랑색 별스티커 )

...............기본에 충실한 AutoGauge 아나로그 유수온게이지,  엔진과열 여부 점검에 유용하게 사용될 수 있습니다......

               기존 수온게이지(K60AWT) 유온게이지(K60AOT)는 각각 이 유수온게이지(K60AWOT)로 통합되었습니다 !

적용차량 :  DC 12volt 차량.

작동방식 : 센서감지 작동식 ( 전자식 ), LED조명, 40~140℃  270° 지침동작.

제품특징 :

1. 블랙패널과 White LED 조명의 깔끔한 디자인 제품으로서,

2. 시원한 60mm 사이즈에 투명창 채택으로 게이지 시인성이 매우 좋습니다.

3. 지침작동이 우수하고, 오프닝 세레모니 기능 ( 전원인가시 1회 작동방식 )도 지원되고 있으며,

4. 조명배선이 분리되어 있어 미등스위치 연동이 가능하고, 게이지 조명밝기도 조절할 수 있습니다.

5. 배선자재,온도센서(나사타입) 동봉.   ( 숏컵•림커버 기본공급, 2012.8/6~ )

DIY난이도: 중급, 무상A/S기간: 구입일이후 본체1년 센서6개월( 정상적인 사용조건), 제품공급원: AutoGauge(Taiwan)

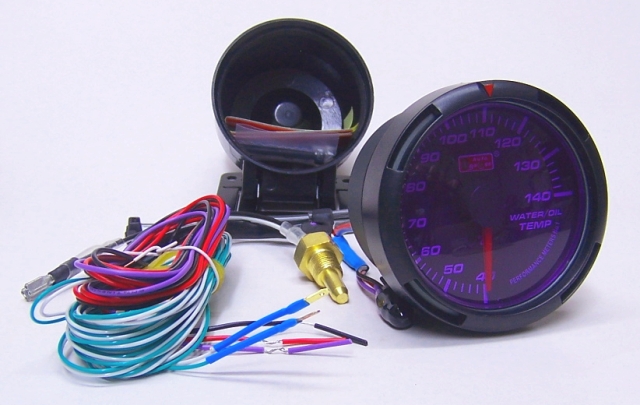

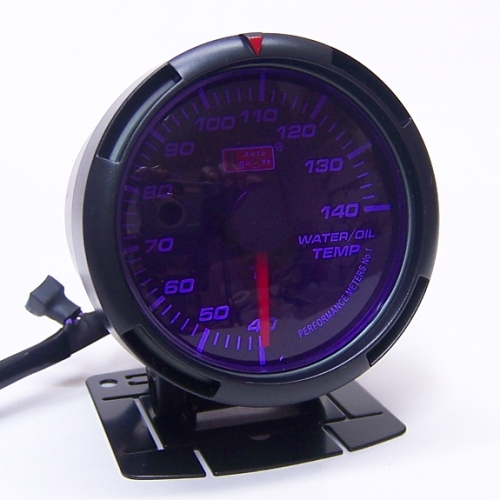

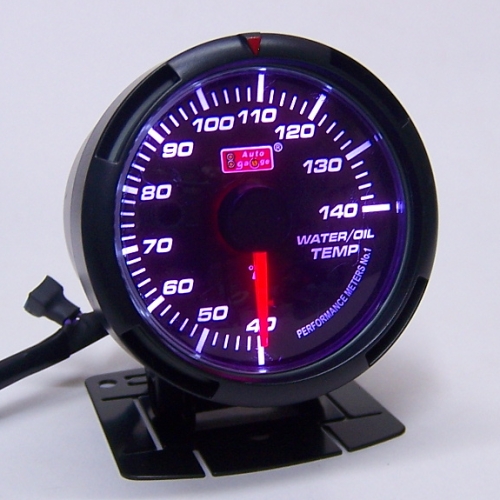

            제품사진 ( 보라색 필름부착, 동봉된 숏컵 워닝림커버 조립 상태 )         他게이지 연결용 전원배선(검정캡內)

 공급품 내역 < 기본배선 모델 - 2012.8/6~ >

1. 게이지 본체 : φ60㎜ In-Dash Size, 뒷면 커넥터 배치.

2. 유수온센서 : 1/8 PT나사타입. 납작한 110단자 부착.

3. 본체쪽 전선 :

 ...빨강색 (Red): 작동(+) 60cm, IG(+)에 연결.

 ...검정색 (Black): (-)접지선 60cm, 차체에 연결.

 ...보라색 (Purple): 조명(+) 60cm. 밝기조절저항 배치.

 ...센서연결선: 센서(+) Green, 센서(-) White 각 3.5meter.

    끝단에는 110TAB단자 부착,

    (수온은 파란색, 유온은 노랑색 수축튜브로 표시구분.)

4. 기타: 전선연결자재(수축튜브,링TML,케이블튜브).

5. 숏컵,워닝림커버 동봉. 연장용 전선(RBP)각 60cm,

6. 참고사항 : 업체사정에 따라 일부부품은 변경될 수 있음.

 유수온게이지 사용안내

1. 지침작동 특이점: 전원인가상태에서, 센서(+)라인이 차체와 쇼트되면  게이지 지침은 우측 최대로 이동한다.

2. 센서설치직후  엔진가동하면서 수온/유온센서 연결부 누수여부를 확인하고, 설치후에도 가끔씩 점검하십시오.

3. 일반적 주의사항 : 과다한 습기·진동·온도·자석, 화학약품의 사용환경은 가능한 한 피하여 주십시오.

 차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )

      설치작업성, 사용편의성, 디자인 조화 등을 고려하여 적절한 설치방식을 선택한다.

  ...In-Dash Board Mounting 방식 : 데쉬보드 등의 벽면에 Ø60mm 구멍을 뚫어 게이지본체를 삽입 고정하는 방식.

  ...On-Dash or Under-Dash Mounting : 게이지컵 등에 본체를 삽입하여 그 홀더를 부착하는 방식.

1. 차량점검 : 설치예정 차량에서 수온/유온센서의 설치방법(브라켓 활용법 등 ), 전선통과방법, 등을 사전에 체크한다.

2. 준비사항 : 설치작업에 필요한 공구,자재등을 준비한 후, 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.

3. 본체조립 : 게이지컵 등에 게이지 본체를 적절히 조립한다.

4. 본체부착 : 데쉬보드위등 적절한 위치에 양면테잎/나사(Screw)를 이용하여 부착, 전선들은 차체틈새로 밀어 넣는다.

5. 센서설치 :

    .... 차량 엔진열 충분히 식혀진 상태에서 작업하며, 설치작업 후 엔진가동하면서 누수/누유 여부를 확인하십시오 !

    .... 나사타입 수온센서 설치는 엔진 냉각수 관로에 나사구멍(1/8PT)이 있으면 그곳에 삽입하고,

         나사구멍이 없으면 별매품인 센서브라켓에 수온센서를 조립하고 그 센서브라켓을 냉각수 고무호스에 설치한다.

    .... 나사타입 유온센서 설치는 엔진 오일관로에 나사구멍(1/8PT)이 있으면 그곳에 삽입하고,

         나사구멍이 없으면 별매품인 센서브라켓( 오일팬부싱, OPOT브라켓 등)을 이용하여 설치한다.

    .... 와이어 타입 유온센서는 센서설치작업성을 간편하게 해주며, 온도반응성도 매우 좋습니다.

    .... 온도센서 소자는 서미스터 타입으로서 +/- 극성구분이 없음.

6. 작동(+) 전원연결(Red): 빨강색선을 실내 IG(+)전원 (계기판퓨즈 등)에 연결한다.

7. (-)접지연결(Black Color): 검정색선을 링터미널에 압착연결한 후, 차체(페인트 벗겨진 금속부위)에 고정한다.

8. 조명(+) 전원연결(Purple Color): 보라색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.

     ☞ 미등라인 연결작업이 용이하지 않을 경우에는 보라색선을 적색선에 함께 연결하여 사용하십시오.

     ☞ 조명LED 밝기조절은 소형 드라이버를 이용하여 가변저항을 돌려 조절함 ( 우측으로 돌릴수록 밝아진다 ).

9. 전선정리: 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

   엔진룸과 실내 사이 자재통과작업에서, 옆휀더 틈새 우회방식도 활용하고, 무리한 라인 통과작업은 피하십시오.

10. 작동테스트: 제품장착 후 게이지 전원ON 상태에서 센서끝부분을 라이터불로 살짝 가열하여 지침 작동여부 확인!

 제품의 규격 등

1. 제품명칭: AutoGauge 60mm 유수온게이지 ( K60AWOTBWJ Model )

2. 사용용도: DC12volt  차량 냉각수 온도 또는 오일온도 표시용 Analog 유수온게이지.

3. 본체규격: 60mm In-Dash Size, Aluminum Housing, ClearConvexLens, BlackPanel-WhiteScale-RedPointer.

4. 작동방식: 센서감지 전자식, 지침동작각도 270°, 표시범위 40-140 ℃, AirCore Movement, LED조명(White & Red),

5. 작동전원: DC 12volt 차량전원, 소모전류는 작동부 약 40mA , 조명LED 15~95mA 소모 (DC 12.5 volt 기준).

6. 공급업체: 본체 및 센서 - AutoGauge(Taiwan), 자재추가,작동점검 및 A/S업무- 파워상사.

자료 작성일자 : 2011. 5/3,

 2012. 8/6 ( 숏컵,림커버(블랙) 기본공급, ),

< 경고 >  본사이트의 상품이미지 및 저작물과 상표는 파워상사의 동의없이는 사용될 수 없습니다 !

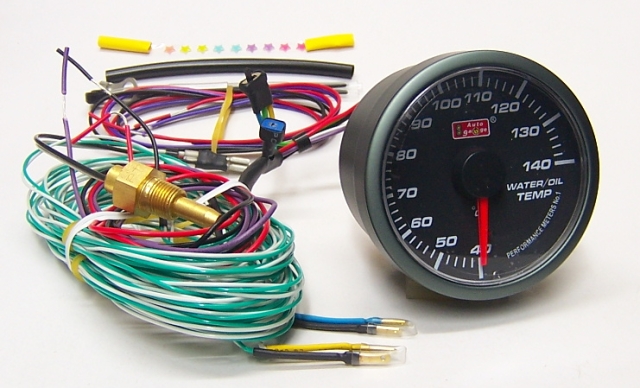

 공급품 내역 < 옵션 공급모델 - 센서 2개 연결用 >

1. 게이지 본체, 유수온센서,기타자재 등은 기본모델과 동일함.

2. 본체쪽 배선 부분에 차이 남,

 ...수온/유온 선택스위치 배치: 본체 가까운 지점,

 ...센서연결선 1개 추가 배치,

 ...구분표시用 수축튜브 배치: 파랑색은 수온, 노랑색은 유온

                                  ( 선택스위치쪽 및 센서연결단자쪽 )

3. 유의사항 : 센서는 1개만 동봉되어 있으므로, 센서 2개를

                  연결할 경우, 온도센서를 별도로 구입해야 함.

4. 참고사항 : 업체사정에 따라 일부부품은 변경될 수 있음.

 참고자료 :  별매품인 게이지홀더(숏컵,림커버,바이저,워닝램프,등) 및 적용사진 예시................................
