AutoGauge 60mm 배기온 워닝세트모델 ( K60AEGBWJL ) ... 제품이미지는 실제와 다소 차이날 수 있습니다 !

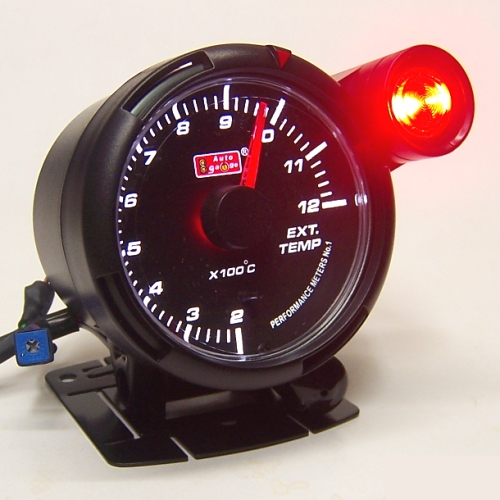

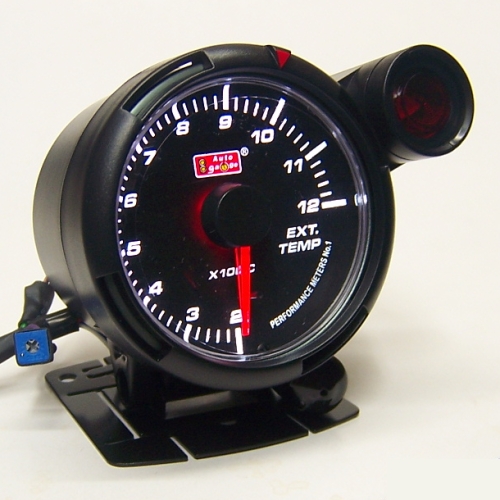

                      조명ON ( 배기온 )                                                      조명 및 워닝램프 ON ( 배기온 )

적용차량 :  DC 12volt 차량.

작동방식 : 센서감지 작동식 ( 전자식 ), LED조명, 200~1200℃  270° 지침동작.

제품특징 :

1. 60파이 배기온게이지(K60AEGBWJ)에 워닝램프가 추가되고, 숏컵 워닝림커버가 기본제공되는 상품으로서,

2. 시인성 좋은 워닝방식 (밝은 적색LED 및 부저 동시 점멸, 외부출력단자 배치)이 적용되어 있음.

3. 배선, 센서(DSI-3270TS) 및 설치 부자재 기본으로 동봉되어 있습니다.

4. 제품준비 소요기간 관련, 일반상품에 비하여 2~3일 더 소요될 수 있습니다 !

DIY난이도: 고급, 무상A/S기간: 구입일이후 본체1년 센서6개월( 정상적인 사용조건), 제품공급원: AutoGauge(Taiwan)

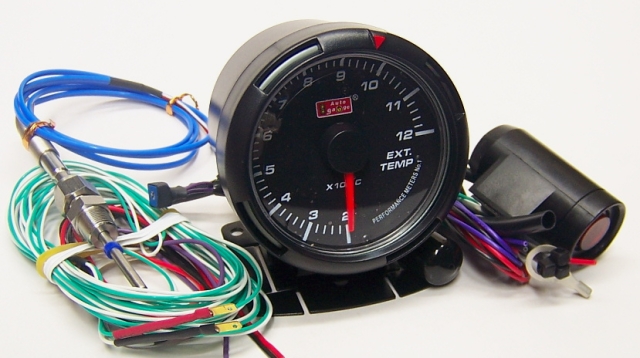

                      공급품 내역

1. 게이지 본체 : φ60㎜ In-Dash Size, 뒷면 커넥터 배치.

                     ( 60mm 숏컵 및 워닝림커버 조립상태 )

2. 배기온센서 : 1/8 PT 니플 포함, 110단자 부착.

3. 워닝램프 : 본체쪽 배선에 연결되어 있음, 부저 외장.

4. 본체쪽 전선 :

 ...빨강색 (Red): 작동(+) 60cm, IG(+)에 연결.

 ...검정색 (Black): (-)접지선 60cm, 차체에 연결.

 ...보라색 (Purple): 조명(+) 60cm. 밝기조절저항 배치.

 ...센서연결선: 센서(+) Green, 센서(-) White 각 3.5meter.

                     끝단에는 110TAB단자 부착,

5. 기타: 빨강,검정,보라 각 60cm 연장선.수축튜브,링TML,케이블튜브.

6. 참고사항 : 업체사정에 따라 일부부품은 변경될 수 있음.

 배기온게이지 사용안내

1. 지침작동 특이점: 게이지 작동상태에서, 센서출력라인의 단선 또는 차체접지와 쇼트될 경우, 지침은 제로를 표시한다.

2. 센서설치직후  엔진가동하면서 센서 연결부에서 배기개스 누설여부 등을 확인하고, 설치후에도 가끔씩 점검하십시오.

3. 게이지 표시온도 엔진 배기개스온도를 나타내며, 그 표시온도수준은 센서 설치위치에 따라 약간씩 차이날수 있음.

4. 일반적 주의사항 : 과다한 습기·진동·온도·자석, 화학약품의 사용환경은 가능한 한 피하여 주십시오.

 차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )

      설치작업성, 사용편의성, 디자인 조화 등을 고려하여 적절한 설치방식을 선택한다.

  ...In-Dash Board Mounting 방식 : 데쉬보드 등의 벽면에 Ø60mm 구멍을 뚫어 게이지본체를 삽입 고정하는 방식.

  ...On-Dash or Under-Dash Mounting : 게이지컵 등에 본체를 삽입하여 그 홀더를 부착하는 방식.

1. 차량점검 : 설치예정 차량에서 배기온센서의 설치방법, 전선통과방법, 등을 사전에 체크한다.

2. 준비사항 : 설치작업에 필요한 공구,자재등을 준비한 후, 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.

3. 본체부착 : 데쉬보드위등 적절한 위치에 양면테잎/나사(Screw)를 이용하여 부착, 전선들은 차체틈새로 밀어 넣고,

                   워닝램프 및  부저를 적절히 배치한다.

4. 센서설치 :

       엔진열 충분히 식혀진 차량의 배기라인에 1/8PT 탭을 낸 후, 조인트자재를 사용하여 적절히 설치한 후,

       본체의 센서연결선(녹색,백색)과 센서선(적색,백색)을 압착 연결한다. (백색 연결후, 나머지선은 녹색과 연결한다).

     ☞ 센서니쁠 체결작업에서, 최초에는 약간만 조이고 엔진가동하면서 센서위치 확인한 후, 나사를 더 조여 고정한다.

5. 작동(+) 전원연결(Red): 빨강색선을 실내 IG(+)전원 (계기판퓨즈 등)에 연결한다.

6. (-)접지연결(Black Color): 검정색선을 링터미널에 압착연결한 후, 차체(페인트 벗겨진 금속부위)에 고정한다.

7. 조명(+) 전원연결(Purple Color): 보라색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.

     ☞ 미등라인 연결작업이 용이하지 않을 경우에는 보라색선을 적색선에 함께 연결하여 사용하십시오.

     ☞ 조명LED 밝기조절은 소형 드라이버를 이용하여 가변저항을 돌려 조절함 ( 우측으로 돌릴수록 밝아진다 ).

8. 전선정리: 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

   엔진룸과 실내 사이 자재통과작업에서, 옆휀더 틈새 우회방식도 활용하고, 무리한 라인 통과작업은 피하십시오.

 워닝램프 및 부저 사용안내

1. 워닝표시 : 게이지 지침이 설정값을 넘으면 계속하여 LED 및 부저가 동시에 점멸함.

2. 부저배치 : 워닝램프에 연결된 2가닥 전선의 커넥터에 끼워져 있고, 음량약화용 고무캡이 씌워져 있음.

3. 워닝값 설정 :

    .... 배기온센서가 메니폴드에 설치된 경우 적당한 930℃에 세팅되어 있으며, 사용자 사후조절 가능.

         ( 배기온센서가 터빈훗단에 배치된 경우 700℃부근으로 세팅변경 필요 있음. )

    .... 본체 가까운 배선쪽에 배치된 선택스위치를 우측으로 밀면 현재 설정값으로 지침이 이동한다.

    .... 설정값 변경은 스위치 우측이동, 램프앞커버 벗긴 후, 내부 우측VR조정 방식.

4. 외부제어기 연결단자 :

    .... 릴레이/솔레노이드 작동용 ON/OFF 신호 출력단자 ( 갈색 전선 )가 배치되어 있음,

       ( 외부제어기는 릴레이/솔레노이드 (-)제어用 파워TR부품이며 별도 옵션품으로 공급 ! )

 제품의 규격 등

1. 제품명칭: AutoGauge 60mm 배기온 워닝세트모델 ( K60AEGBWJL Model )

2. 사용용도: DC12volt  차량 배기개스 온도표시용 Analog 배기온게이지.

3. 본체규격: 60mm In-Dash Size, Aluminum Housing, ClearConvexLens, BlackPanel-WhiteScale-RedPointer.

4. 작동방식: 센서감지 전자식, 지침동작각도 270°, 표시범위 200-1200 ℃, AirCore Movement, LED조명(White & Red),

5. 작동전원: DC 12volt 차량전원, 소모전류는 작동부 약 40~110mA , 조명LED 15~95mA 소모 (DC 12.5 volt 기준).

6. 공급업체: 본체 - AutoGauge(Taiwan),  배기온센서,자재추가,작동점검 및 A/S업무- 파워상사.

 *** 제품 작동 동영상 ( 실내촬영 , AVI file, 0.7Mb ) ***

자료 작성일자 : 2011. 8/16, ,
