제품사용설명서(User Manual)                    7colors S/L TACHOMETER ( K2302-3-7C Model )

 1. 제품의 특징

  .... 12volt 3/4/6 기통 엔진회전속도 표시용 82mm 아나로그 타코미터로서, Adjustable Shift Light(LED) 내장형.

  .... 7 색상의 고감도 야간조명, 부드러운 지침동작등 우수상품으로서, On/Under Dash 방식 등 차량설치가 원활함.

  .... 배선/단자처리가 완비되어 있어 설치작업이 간편하고, 쇼트 안전장치가 마련되어 있는 전문 DIY 상품입니다.

****  7c S/L Tachometer 공급품 내역  ****

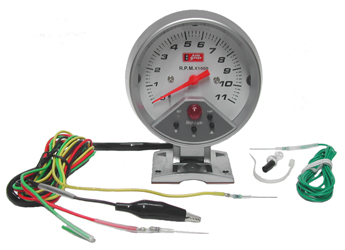

  1. 게이지 본체 : 조립완제품.

       …… 뒷면 나사 풀면 본체 패널 각도조절 가능함.

       ...... 밑면 내열 양면 테이프 부착 상태.

  2. 케이블 및 단자 (각각 1.1 meter, 4종류)

1) 본체 적색선(red): 게이지 (+)전원선, 퓨즈저항 부착.

   2) 본체 흑색선(black):  접지(-)선,  악어클립 부착.

   3) 본체 황색선(yellow): 조명 메모리(+) 전원선, 퓨즈부착

   4) 본체 녹색선(green):  게이지 rpm신호 입력선.

   5) 점화코일 신호 검출선(green): 1.8m, 47㏀ 저항 부착.

   6) 게이지 적색선(+)라인이 조명 겸용 (미등라인 연결 불필요).

  3. 기타 : 검출선 연결작업용 압핀,Screw, 사용설명서.

 2. 차량에의 설치방법 (On Dash Board Mounting 설치방식)

  1) 차량 점검 : RPM신호는 점화코일(-)단자 또는 계기판/ECU 신호단자에서 검출되므로, 검출방법을 체크해 둔다.

  2) 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아둔다. 또한, 절연테잎/철사줄(50cm)등도 준비.

  3) 기통수/위치 선정 : 차량에 맞추어 본체 뒷면의 엔진기통수 세팅스위치를 선택한 후,  데쉬보드 상단 등

                         적절한 위치에, 접착표면을 잘 닦아 내고 본체를 부착하며, 전선들은 차체틈새로 밀어 넣어 둔다.

  4) 플러스 전원연결(적색) : 실내 IG퓨즈(계기판/METER 퓨즈등)를 뽑은후, Pin을 발에 감은 채, 퓨즈를 재삽입한다.

  5) 접지(어스) 연결 (흑색) : 흑색 악어클립을 차체어스 (페인트가 벗겨진 차체 금속부위)에 물린다.

  6) 조명색상 메모리(+)전원연결(황색) : 황색선의 Pin을  배터리상시전원(실내등 퓨즈 등)에 적절히 연결한다.

  7) RPM신호선 연결 : 검출선의 Pin을 점화코일 (-)단자/전선등에 삽입/연결, 실내인입후, 본체 녹색선에 연결한다.

  8) 전선 정리 : 제품장착후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

*********  구체적인 연결작업은 공급업체 참조하시고, 동봉된 영문 매뉴얼의 해당내용도 참고 하십시오.*********

  ☆ 녹색검출선의 고정저항,  적색전원선 및 황색메모리선의 휴즈저항은 케이블의 차체쇼트시, 전류제한  안전역할을

                                      담당하며, 또한 Pin타입 터미날로서 연결작업을 용이케 합니다.

  ☆ 엔진룸에서 실내로 전선을 인입할 경우, 옆휀더 틈새로 전선을 밀어 넣은 후, 운전석 도아 틈새로 끌어 당기는

                                      우회접근방식이 원활하므로 이를 활용하고, 무리한 라인 통과작업은 피하여 주십시오.

  ☆ 전선간 상호 연결시에는 동선을 맞물려 꼬아 놓은 후, 공급된 투명 수축튜브를 씌운 채, 라이터불로 살짝 가열하면

        절연처리 되며, 또한, 필요시 절연 테이프도 사용하십시오.

  1) 제품명 및 용도: 7colors S/L TACHOMETER(K2302-3-7C Model), 엔진회전속도(rpm) 표시용 아나로그 타코미터.

  2) 적용 차종 : DC 12volt  점화차량(3/4/6기통엔진)용.

                   DLI 및 DIS 4기통 점화코일 연결, 디젤엔진에는 당사의 RPM Adaptor 추가필요.

  3) 재질/규격 : 0-11000 rpm,표시각도 240도, W96xH116xD90mm Size, 흰색 패널, Metallic Silver색 플라스틱 케이스.

  4) 작동 전원 : DC 10-16volt, 14v에서 최대 약 110mA 소모 ( 조명색상 고정용 메모리에는 배터리 2~3 mA 소모).

  5) 주의 사항 : 제품사용시 과다한 습기 진동 온도, 화학약품은 피하여 주십시오.

  6) 공급 업체 :  본체부분- Taiwan Company 제조.    단자추가 및 작동테스트- 파워상사.

  7) 수입 및 AS : 파 워 상 사   Tel. 02-521-3213 ,  www.PowerBetter.com

    2003/10/28                         A/S 및 기술지원: 파워상사( Tel. 02-521-3213,  www.powerbetter.com )
