제품사용설명서(User Manual)                                 82mm S/L TACHOMETER ( K2302-BX )

 1. 제품의 특징

  .... 12volt 2/3/4 기통 엔진회전속도 표시용 82mm 아나로그 타코미터로서, Adjustable Shift Light(LED) 내외장형.

  .... 은은한  램프(BULB) 야간조명, 부드러운 지침작동 타입이며, On/Under Dash 방식 등 차량설치가 원활함.

  .... 배선/단자처리가 완비되어 있어 설치작업이 간편하고, 쇼트 안전장치가 마련되어 있는 전문 DIY 상품입니다.

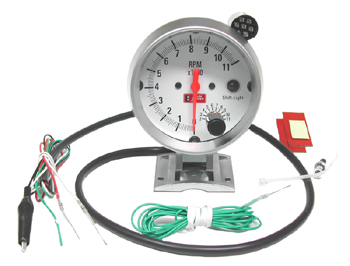

**** 82mm S/L Tachometer 공급품 내역 ****

  1. 게이지 본체 : 조립완제품.

       …… 뒷면 나사 풀면 본체 패널 각도조절 가능함.

       ...... 밑면 내열 양면 테이프 부착 상태.

       ...... 외장 쉬프트라잇에도 내열 양면테이프 부착상태.

 2. 케이블 및 단자 (본체쪽 1.5 meter 전선 4종류)

1) 본체 적색선(red): 게이지 (+)전원선, 퓨즈 부착.

   2) 본체 흑색선(black): 공통 접지(-)선,  악어클립 부착.

   3) 본체 백색선(white): 게이지 조명(+)전원선, 퓨즈부착.

   4) 본체 녹색선(green): 게이지 rpm신호 입력선.

   5) 신호 검출선(green): 1.7m, 47㏀ 안전저항 부착.

  3. 기타 : 검출선 연결작업용 압핀,Screw, 사용설명서.

 2. 차량에의 설치방법 (On Dash Board Mounting 설치방식)

  1) 차량 점검 : 일반적으로 RPM신호는 점화코일 (-)단자에서 검출되므로, 차량 점화코일의 위치/연결방법을 체크.

  2) 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아둔다. 또한, 절연테잎/철사줄(50cm)등도 준비.

  3) 기통수/위치 선정 : 차량에 맞추어 본체 뒷면의 엔진기통수 세팅스위치를 선택한 후,  데쉬보드 상단 등

                         적절한 위치에, 접착표면을 잘 닦아 내고 본체를 부착하며, 전선들은 차체틈새로 밀어 넣어 둔다.

  4) 플러스 전원연결(적색) : 실내 IG퓨즈(계기판/METER 퓨즈등)를 뽑은후, Pin을 발에 감은 채, 퓨즈를 재삽입한다.

  5) 접지(어스) 연결 (흑색) : 흑색 악어클립을 차체어스 (페인트가 벗겨진 차체 금속부위)에 물린다.

  6) RPM신호선 연결 : 검출선의 Pin을 점화코일 (-)단자/전선등에 삽입/연결, 실내인입후, 본체 녹색선에 연결한다.

     ....☆ DLI4기통 점화코일에서는 2개의 코일(-)단자중, 어느 하나에 접속하면 되며, 이 경우 2기통 모드를 선택한다.

  7) 조명 (+)전원연결(백색): 흰색선의 Pin을, 차량 미등라인 (미등/Tail/Illumination퓨즈 등)에 적절히 연결한다.

  8) 전선 정리 : 제품장착후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

*********  구체적인 연결작업은 공급업체 참조하시고, 동봉된 영문 매뉴얼의 해당내용도 참고 하십시오.*********

  ☆ 검출선의 고정저항,  전원선의 휴즈저항은 케이블의 차체쇼트 안전장치이며, Pin타입은 그 연결작업을 용이케 함.

  ☆ 엔진룸에서 실내로 전선 인입시, 옆휀더 틈새 이용 우회접근방식도 활용하고, 무리한 라인 통과작업은 피하십시오.

  ☆ 전선 연결시에는 공급된 투명 수축튜브를 씌운 채, 라이터불로 살짝 가열하면 절연처리 되며, 사후검증에 유리하다.

  1) 제품명 및 용도: 82mm S/L TACHOMETER (K2302-BX Model), 엔진회전속도(rpm) 표시용 아나로그 타코미터.

  2) 적용 차종 : DC 12volt  2/3/4/DLI4기통 점화엔진 차량.

                  ( 6/8기통  및 전자제어디젤용 별도공급, DIS4기통 및 분사펌프식 디젤엔진에는 RPM Adaptor 추가필요.)

  3) 재질/규격 : 0-11000 rpm,표시각도 240도, W96xH116xD90mm Size, 흰색 패널, 크롬(회)색 플라스틱 케이스.

  4) 작동 전원 : DC 10-16volt, 14v에서 최대 약240mA ( 외장 쉬프트라잇 30mA 포함) 소모.

  5) 주의 사항 : 제품사용시 과다한 습기 진동 온도, 화학약품은 피하여 주십시오.

  6) 공급 업체 :  본체부분- Taiwan Company 제조.    단자/전선 추가, 외장 Shift Light 추가 및 작동테스트- 파워상사.

  7) 수입 및 AS : 파 워 상 사   Tel. 02-521-3213 ,  www.PowerBetter.com

    2003/06/17                          A/S 및 기술지원: 파워상사( Tel. 02-521-3213,  www.powerbetter.com )
