DLI4기통 차량 아토스/비스토('01~) 점화코일(-)단자 검출선 연결요령

..........2001년형 부터 아토스/비스토에 적용되고 있는 DLI(배전기 없는) 점화시스템 차량에서, 점화코일 1차선 커넥터는 3각형 모양이고, 그 커넥터를 탈거하면 잘 보이는데요, 검출선 연결방법은......,

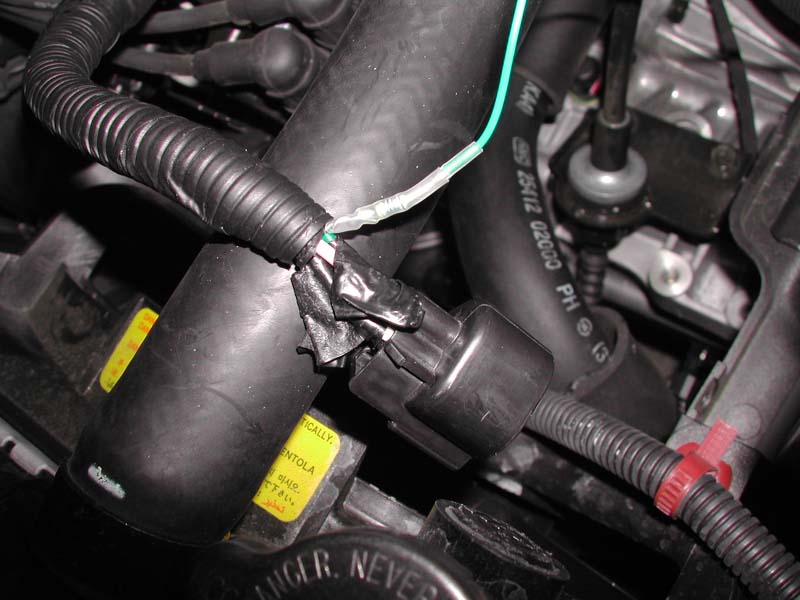

전선 3가닥 중 녹색선에, 동봉된 47k옴 검출핀을 삽입고정한 후, 절연테입 처리후 동봉된 케이블 타이로 마감하고, 그 커넥터 다시 끼우시면 되겠습니다.

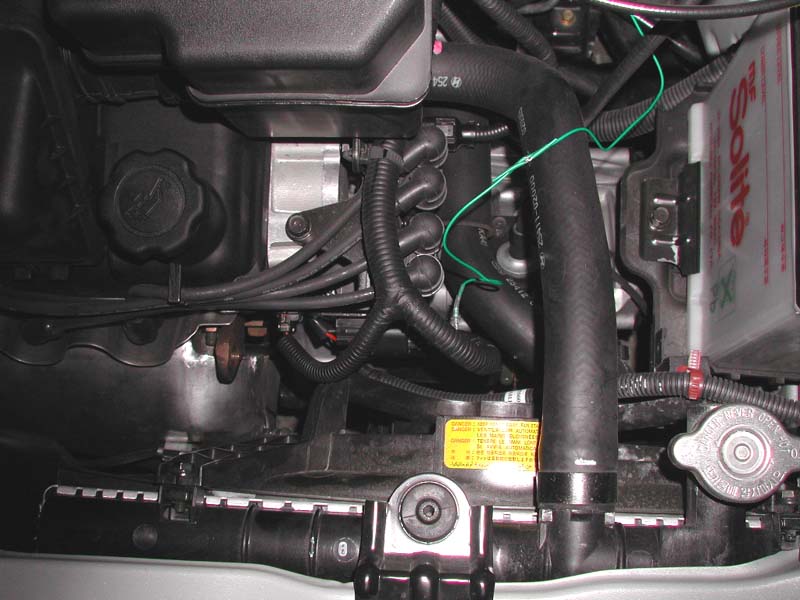

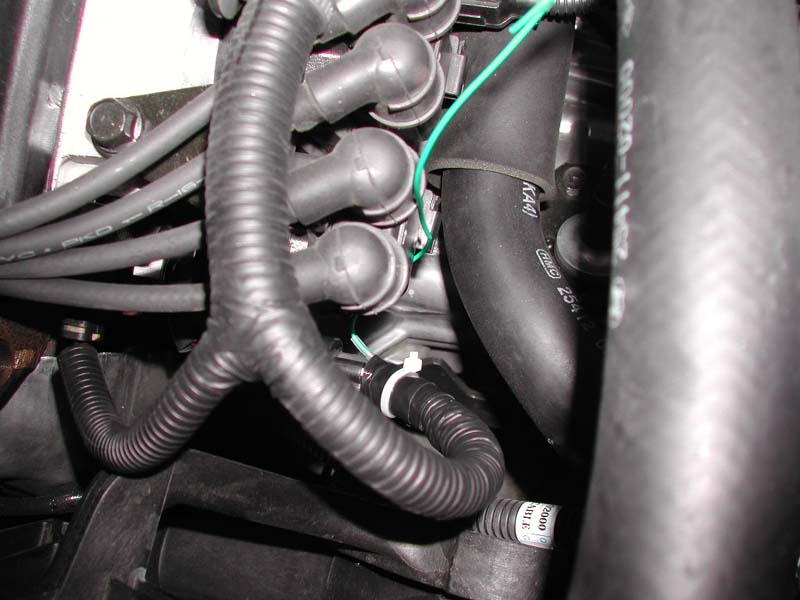

 다만, 고압 노이즈를 피하기 위하여, 녹색 검출선은 점화코일 몸체나 고압케이블로 부터는 가능한 멀리.....5센티 이상 간격.... 띄워 주셔야 되겠습니다. 사진에서는 너무 가까워 촬영후 우측으로 밀쳐 수정되었습니다.
