마티즈/티코 점화코일(-)단자 검출선 연결요령

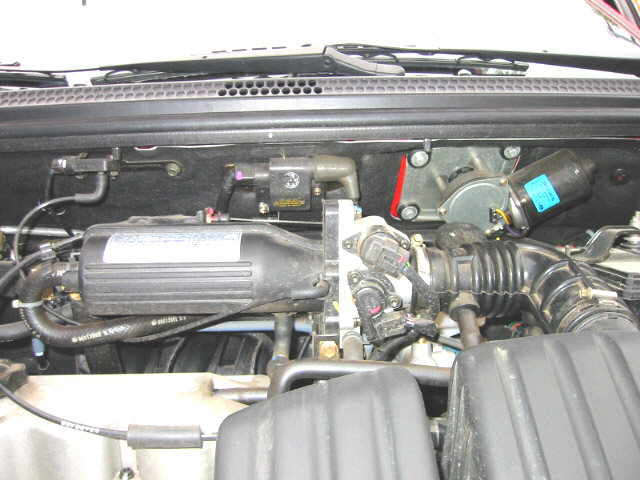

........ 엔진룸 사진, 점화코일이 바로 보이는 알기쉬운 곳에 위치, 서지탱크 우측부분에는 진공호스도 보인다. 검정색 나이론튜브 양 끝단에 고무호스 부착된 것.

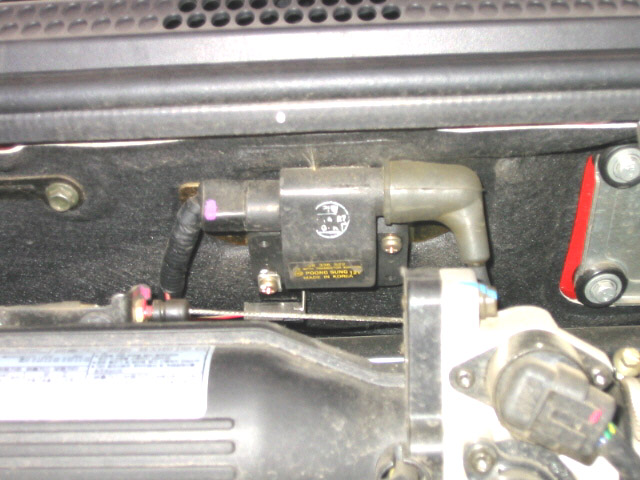

........ 점화코일 확대사진. 우측은 OUTPUT인 고압케이블쪽. 좌측이 1차선 커넥터 쪽으로서, 여기가 검출선 연결 대상임.

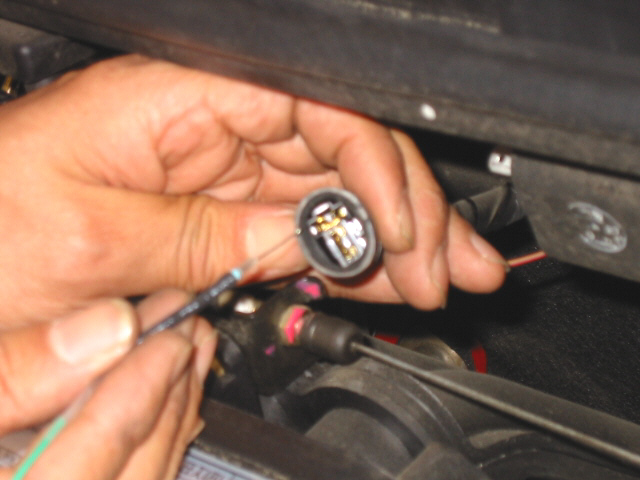

......... 점화코일 1차선 커넥터 탈거한 후, 암커넥터의 'T' 머리부분 단자에 녹색 검출선의 저항핀 삽입한 후, 커넥터 다시 끼우시면 신호연결 끝.

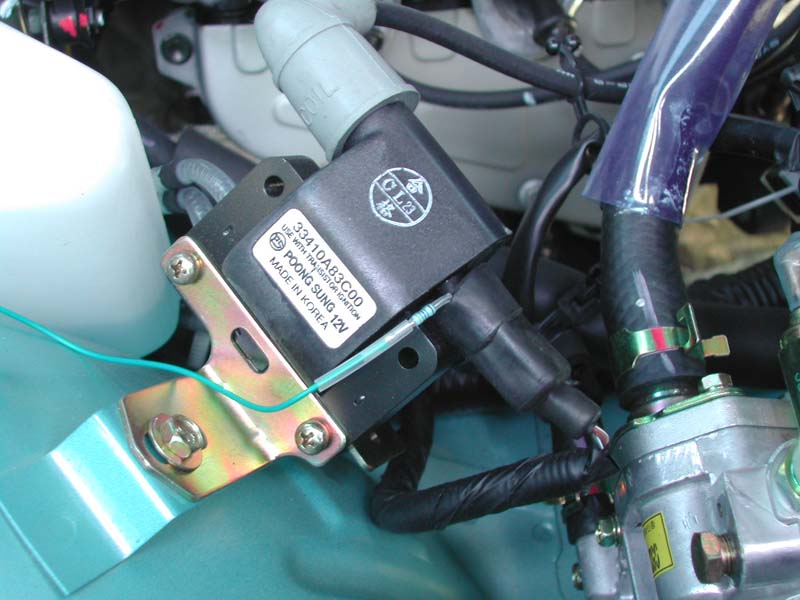

다마스 점화코일(-)단자 검출선 연결요령

운전자 좌석 들어올리면 엔진룸과 점화코일이 보이는데, 마티즈/티코와 동일한 타입입니다.
