냉각수 호스쪽 수온센서 설치방안

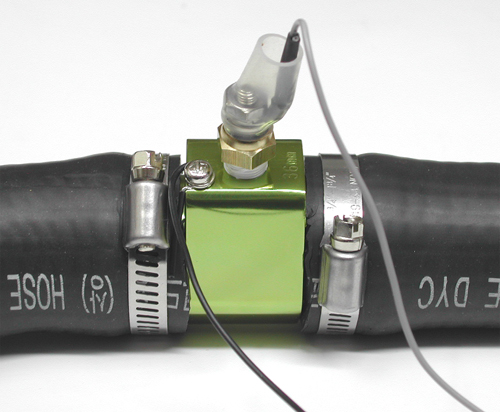

냉각호스 수온센서 브라켓 Ø36mm

W18700 ( 스틸밴드 2개 및 접지선 포함), Taiwan제

적용차종: 중대형 전차종(디젤포함)

냉각호스 수온센서 브라켓 Ø27mm

W18700 ( 스틸밴드 2개 및 접지선 포함)

적용차종: 소형차 ( 경차 등 )

2단자형 수온센서 조립도 : 적색선 센서출력, 검정색선은 센서접지.

1단자형 수온센서 조립도 : 검정색선은 브라켓 피스에 연결하고 접지.

 1. 나사규격 : 센서홀 암나사는 1/8 NPT.

2. 대만 1/8 NPT 센서, 일본계열 1/8 PT 센서 공용.
