제품사용설명서(User Manual) 7color VACUUM GAUGE ( K2771-7C Model )
1. 제품의 특징
... 12volt 자동차의 계기판 주위에 설치, 엔진 진공정도를 표시해 주는 아나로그 진공(벳큠) 게이지로서,
... 고감도 7칼라 LED 야간조명, 적절한 반응속도, 편리한 탈부착성 등 차량 사용에 적합한 DIY 상품이다.

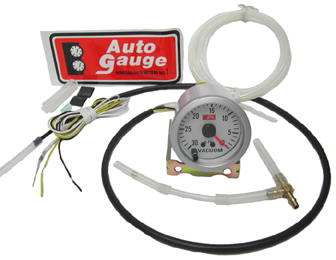

*** 7color VACUUM GAUGE 공급품 내역 ***
1. 진공게이지 본체 : 2-1/16” (Φ52mm) In-Dash Size.
2. 전선 (각각 1 meter 이상, 케이블 튜브로 커버링) :
① 하양색(white) : 조명 (+)전원선, 퓨즈저항 부착.
② 검정색(black) : (-)접지선.
③ 노랑색(yellow) : 조명색상 메모리(+)전원선, 저항부착.
3. 압력호스 : 내열 Nylon Tube 2종류 ( 66㎝ 및 1.8m ).
4. 연결부품 : T-fitting 및 실리콘튜브, T외경 확장자재.
5. 기타 : ‘ㄷ’ 자 고정쇠 및 너트/와셔 : In-Dash용 부품.
2. 차량에의 설치방법 (On Dash Board Mounting 설치방식)
1) 차량 점검 : 설치예정 차량에서 진공라인 연결적합여부 (실내진공라인, 엔진의 미사용 진공폿트, 기존 진공호스/
진공폿트의 위치 및 굵기, ‘T’자 연결방법, 1.8m 나일론 튜브의 실내인입 방법 등)을 사전에 체크한다.
2) 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다. 또한,가위,라이터,절연테이프등도 준비.
3) 하우징 조립 : 별매품인 하우징에 전선 및 튜브를 삽입하고, 본체에 고무밴드를 씌운 후, 조립한다.
4) 본체 부착 : 데쉬보드위등 적절한 곳에, 내열 양면테이프 등을 사용하여 부착, 전선들은 차체틈새로 밀어 넣는다.
5) 진공라인 연결 : 기존 진공라인에 ‘T’자를 적절히 사용하여 연결하고, 1.8m 튜브를 통하여 게이지와 연결한다.
‘T’자와 본체 사이 공기압력 전달라인은 고압/내열 나일론 튜브이고, 중간연결은 내열 실리콘 호스가 담당하고 있다.
6) 조명 (+)전원연결(white) : 백색선의 Pin을 미등라인(미등퓨즈 등)에 적절히 연결하며, 절연처리에 주의한다.
7) 조명 (-)접지연결(black) : 검정색 전선을 차체어스(페인트 벗겨진 차체금속부위)에 절절히 연결한다.
8) 조명색상 메모리 (+)전원 연결(yellow) : 노랑색 전선을 배터리 상시전원(실내등 퓨즈 등)에 적절히 연결한다.
9) 전선/호스 정리 : 전선/호스등은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.
3. 진공게이지 사용안내
1) 진공게이지의 영점(zero)은 일반 대기압 상태이며, 검출되는 진공도가 커질수록 표시눈금은 증가한다.
2) 개솔린 엔진은 흡기행정에서 피스톤의 하강력으로, 드로틀 밸브에서부터 흡기밸브 사이의 공간에 외부 대기압 보다
낮은 진공(minus 압력)이 발생되는데, 그 진공정보는 연료분사정도 결정에 참고되며, 또한, 발생된 진공력은 차량의
진공활용장치들(브레이크 계통, 연료압력 조절장치, 각종 공조장치 등)의 작동에 사용된다.
3) 게이지 표시 진공정도는 엑셀링 정도, 진공라인 누설여부, 엔진부조 등에 따라 바로 반응하여 표시된다.
4) 정기적으로 진공호스라인 상태, 진공누설여부…게이지 지침이 과도하게 낮아짐…를 점검/조치 要 !
5) 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하여 주십시오.
4. 제품의 규격 등
1) 제품명/용도 : 7color VACUUM GAUGE (K2771-7C Model) , 차량 엔진진공 체크용 Analog Vacuum Gauge
2) 본 체 규 격 : 2-1/16” Size, 공기압 작동방식, 동작각도 270°, 표시범위 0-30 inch/Hg, Silver Rim, White Panel.
3) 적용차량등 : DC 12volt 차량( 개솔린터보차는 제외), 조명LED는 20~60mA 소모, 조명메모리는 약 10mA 소모.
4) 공 급 업 체 : 본체부분- Taiwan Company (AUTO GAUGE), 배선/튜브/T-fitting 추가 및 작동점검- 파워상사.
2003/10/07 A/S 및 기술지원: 파워상사( Tel. 02-521-3213, www.powerbetter.com )
