AutoGauge用 조명필름 ( 3종,8색상 ) ... 제품이미지는 실제와 다소 차이날 수 있습니다 ! (취급기간: 2015.12/8~)

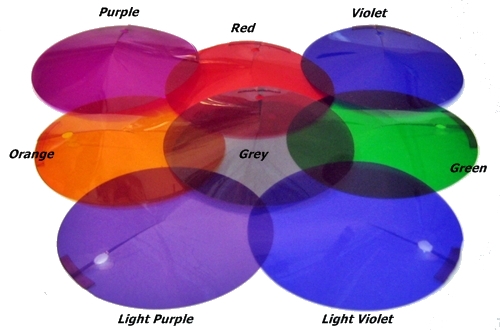

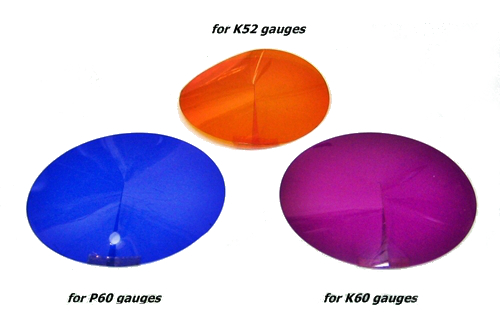

           조명필름 제품사진 ( 좌측은 색상別 구분, 우측은 적용 게이지別 3타입 표시 )



 ...제품특성 : 투명창 AutoGauge ( P60, K60, K52 시리즈등)의 게이지 앞쪽에 부착되어,

        게이지 야간 조명밝기를 완화하면서 주로 whiteLED에 색상변화를 주기 위한 칼라 필름임.

 ...물품구성 : 재단된 칼라색상의 얇은 PET필름 1매 ( 내열 양면 접착테이프 부착 ).



 ...타입구분 : AutoGauge 게이지 종류별 3타입으로 필름 구분됨.

    1. P60 시리즈用 :  게이지렌즈 볼록한 모양에 맞추어 재단, 버튼구멍 있음. 외경64mm.

    2. K60 시리즈用 :  게이지렌즈 볼록한 모양에 맞추어 재단, 버튼구멍 없음. 외경64mm.

    3. K52 시리즈用 :  게이지렌즈 볼록한 모양에 맞추어 재단, 버튼구멍 없음. 외경56mm.

 ...색상구분 : 다양한 용도에 맞추어 8칼라 색상 필름 구비, 색상 참고자료 참조.



 ...적용방법 :

   1. P60用 필름 : 게이지앞의 버튼에 필름을 끼우고, 필요시 필름 아랫부분의 양면테입 부착.

   2. K60/K52 게이지 : 버튼구멍이 없이 필름 아랫부분의 양면테입 부착.

   3. 조명필름의 색상효과는 야간에 뚜렷하며, 밝은 낮에는 썬캡(R타입)이 도움될 수 있음.

   4. 밝기조절 및 색상강화를 위하여 2개의 필름을 겹쳐 적용할 수도 있음.

   5. K60/K52 시리즈 게이지에서는 낮에도 게이지 조명이 켜지도록 배선 수정이 필요함.

   6. 비교적 얇은 필름이어서 부착작업時 또는 사용時 필름에 충격을 가하지 않도록 주의 요망.



 ...DIY난이도 : 비교적 용이한 수준,

 ...제품 무상A/S기간 :  제품 구입일로 부터 6개월 ( 정상적인 사용에 한함 ).

 ...제조공급원: 파워상사

 ...참고사항: 위 적용부품의 일부분에 대하여는 회사의 사정에 따라 예고없이 변경될 수 있습니다.

           좌측사진은 P60게이지에 Grey필름 부착상태, 우측사진은 아래내용 참조.

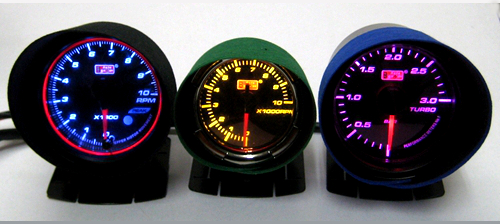

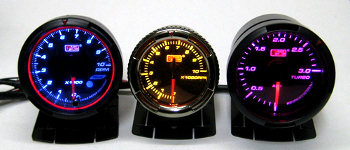

       워닝림커버 있는 P60,K52,K60 AutoGauge ( 연보라,오렌지,퍼플색 필름, 썬캡 적용 )

참고자료 : 필름색상別 적용사진 ( 게이지는 P60 시리즈 AutoGauge, 워닝림커버 적용 )

구  분

white LED 조명

red LED 조명



조명필름 미적용時

야간LED 상당히 밝음



Grey필름 적용時

...밝기감쇄 약 1/2

 ( 투광율 약 51% )

...색상변화는 없음.



연보라 필름 적용時

...밝기 어느정도 감쇄

 ( 투광율 약 26% )

...시원한 푸른색상효과.



연퍼플 필름 적용時

...밝기 어느정도 감쇄

 ( 투광율 약 43% )

...약간 따스한 색상.



오렌지색 필름 적용時

...밝기 어느정도 감쇄

 ( 투광율 약 54% )

...밝은 노랑색 효과.



빨강색 필름 적용時

...밝기 어느정도 감쇄

 ( 투광율 약 19% )

...엠버레드 색상효과.



퍼플색 필름 적용時

...밝기 상당폭 감쇄

 ( 투광율 약 13% )

...핑크색 색상효과.



보라색 필름 적용時

...밝기 상당폭 감쇄

 ( 투광율 약 20% )

...시원한 푸른색효과.



그린색 필름 적용時

...밝기 어느정도 감쇄

 ( 투광율 약 52% )

 ( redLED 대폭감쇄)

...시원한 그린색효과.



자료 작성일자 : 2015.12/8,
