AutoGauge BOOST Sensor ( EBOSD )...사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! (취급기간: 2011. Dec.~ )

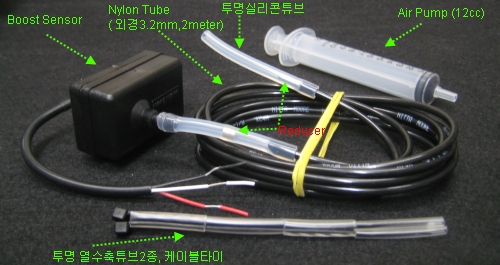

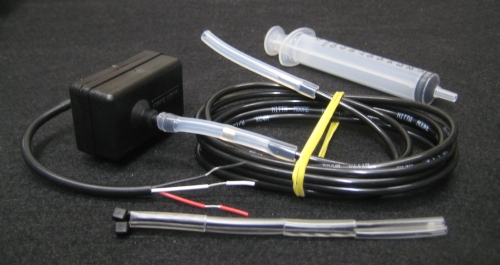

                    AutoGauge Boost Sensor ( EBOSD ) with Tube & Pump

 I. 제품 특성 :

.... AutoGauge 전자식 부스트/진공 게이지의 에어압측정用 부스트센서(Boost Sensor)로서,

     센서를 실내에 배치하기 위한 나이론튜브자재 및 간편 압Test用 Pump 가 동봉되어 있음.

.... 적용가능 게이지는 Taiwan Boost/Vacuum Gauge ( AutoGauge, Shadow, Daemon 등).

.... 사용범위는 -1bar ~ +3.0bar. 압력 미인가時 센서출력값은 DC 1.0volt, 소모전류는 약10mA.



 II. 부스트센서 공급품 내역

.... 부스트센서 ( 플라스틱하우징內 정밀 전자식 반도체 압력센서 및 전기회로 내장 )

.... 3핀 커넥터배선 15cm, 검정색 (-)접지,하양색 센서출력,빨강색선 센서(+)전원선 +12v전원에 연결.

.... 나이론튜브(외경3.2mm, 길이 2m, 양끝단 실리콘튜브 및 Reducer 배치), Test用 Pump 동봉.

     ( Pump 압Test時, 튜브끝단에서는 약1bar, 센서쪽에서는 약3bar 까지 시험가능함.)

.... 전선연결자재(투명수축튜브, 케이블타이) 동봉.



 III. 부스트센서 사용 유의사항

.... 센서하우징이 방수구조는 아니므로, 그 위치는 엔진룸이 아니라 차량室內에 배치되어야 합니다.

.... 배선작업에서 부스트센서쪽 커넥터의 탈부착時 무리한 힘을 가하지 마십시오.

.... 제품 무상A/S기간 :  제품 구입일로 부터 6개월 ( 정상적인 사용에 한함 ).

.... 공급원: 파워상사 ( 수입,자재추가,작동재점검 및 A/S ).    제조원: AutoGauge(Taiwan)

.... 참고사항: 위 적용부품의 일부분에 대하여는 회사의 사정에 따라 예고없이 변경될 수 있습니다.

자료 작성일자 : 2011.12/17,  2014. 3/28 ( Tube,Pump 동봉, Daemon 적용 반영 ),

< 경고 >  본사이트의 상품이미지 및 저작물과 상표는 파워상사의 동의없이는 사용될 수 없습니다 !

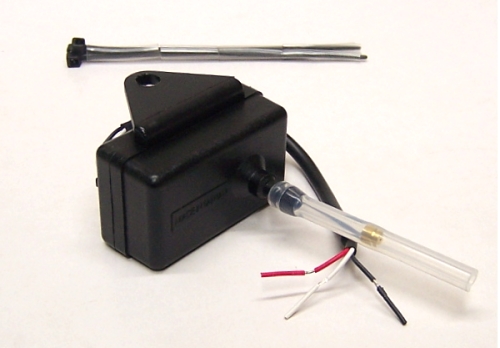

 AutoGauge BOOST Sensor ( EBOSD-5th Model )  ....

                                  AutoGauge Boost Sensor ( EBOSD-5th )



.... AutoGauge 전자식 부스트/진공 게이지 적용 부스트센서(Boost Sensor)로서,

.... 파워상사 공급분 AutoGauge Boost/Vacuum 게이지 교체용 규격임.

.... 사용안정성을 위하여 투명 실리콘튜브 ( Air Reducer 내장 )가 추가되어 있음.

.... 사용가능 부스트압은 3bar까지, 압력 미인가시 센서출력값은 DC 1.0 volt, 소모전류는 약10mA.

.... 센서등 전기회로부품은 엔진룸이 아니라 차량실내에 배치되어야 하는 바,

     타업체 수입분의 경우 아래의 에어튜브자재(나이론튜브2m 및 Reducer ) 포함모델을 사용해주세요.



.... 3핀 커넥터 배선(15cm), 전선연결용 투명수축튜브, 케이블타이 자재가 동봉되며,

     3가닥 배선의 연결지점은 각각 다음과 같습니다.

     검정색선은 (-)접지선, 하양색선은 센서출력선,

     빨강색선은 센서(+)전원선으로서 차량의 (+)12volt 전원라인에 연결.



.... 제품 무상A/S기간 :  제품 구입일로 부터 6개월 ( 정상적인 사용에 한함 ).

.... 참고사항: 위 적용부품의 일부분에 대하여는 회사의 사정에 따라 예고없이 변경될 수 있습니다.

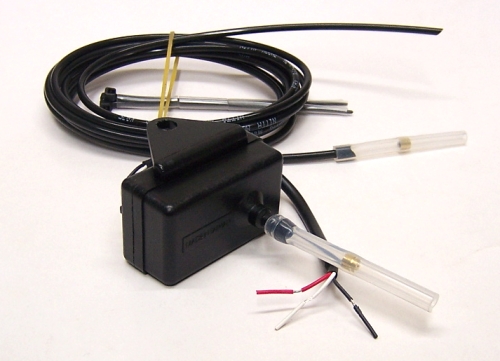

                           AutoGauge Boost Sensor ( EBOSD-5th ) & Tube



.... 센서등 전기회로부품은 엔진룸이 아니라 차량실내에 배치되어야 하는 바,

     이를 위하여 에어튜브자재(나이론튜브2m 및 Reducer )가 동봉되어 있읍니다.



.... 3핀 커넥터 배선(15cm), 전선연결용 투명수축튜브, 케이블타이 자재가 동봉되며,

     3가닥 배선의 연결지점은 각각 다음과 같습니다.

     검정색선은 (-)접지선, 하양색선은 센서출력선,

     빨강색선은 센서(+)전원선으로서 차량의 (+)12volt 전원라인에 연결.



 ... 적용가능 게이지: 전자식 부스트/진공게이지 ( AutoGauge,쉐도우,등 Taiwan Gauge )



.... 제품 무상A/S기간 :  제품 구입일로 부터 6개월 ( 정상적인 사용에 한함 ).

.... 참고사항: 위 적용부품의 일부분에 대하여는 회사의 사정에 따라 예고없이 변경될 수 있습니다.

자료 작성일자 : 2011.12/17,

< 경고 >  본사이트의 상품이미지 및 저작물과 상표는 파워상사의 동의없이는 사용될 수 없습니다 !



*** 사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! ***

 AutoGauge BOOST Sensor ( EBOSD )  .... ★ 파워상사 직매장 한정취급상품임 !



                    EBOSD-1st Version                                EBOSD-2nd3rd Ver.

 ... 부스트센서 모델別, 플라스틱 하우징,전선색상,커넥터유무 등에서 차이가 있으나 모두 호환가능함.

     1st Ver. :  빨강(+), 검정 (-)접지, 하양 센서출력.

     2nd3rd Ver. : 빨강 (+), 검정 (-)접지, 녹색 센서출력.

     4th Ver. : 빨강(+), 검정 (-)접지, 하양 센서출력.

     5th Ver. : 빨강(+), 하양 센서(+)출력, 검정 센서(-) 접지, 센서(-)접지선도 본체에 직접 연결.

 ... 적용가능 게이지 : 전자식 부스트 / 진공 게이지 ( AutoGauge, 기타 Taiwan Gauge )
