*** 사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! ***    ( 취급기간 : 2008. 9 ~ ,  장착공임  별도)

 1. 유압T-Joint

... 차량 유압스위치쪽에 T자 부품을 이용하여 유압스위치와 유압센서를 병렬배치하는 방법으로서

... 유압스위치 나사가 1/8PT인 차량들( 현대기아삼성,일본차 ) 중, 작업공간 여유있는 차량에 적용권장.

... T 자 ( 1/8PT 암나사 ), 연결니쁠 ( 1/8PT 숫나사 ), 플러그(1/8PT,암나사마게용) 각 1개.

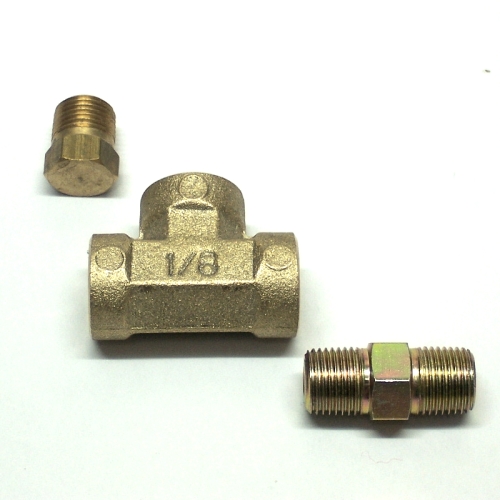

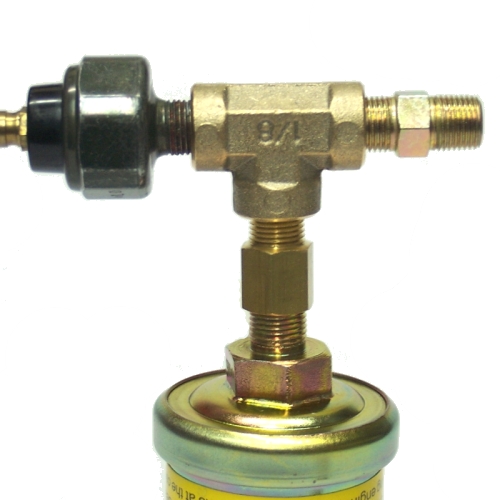

       < 유압T-Joint 자재 공급품 내역 >               < 유압스위치와 유압센서 T-Joint 개념도 >

 ... DIY난이도 : 고급수준

 ... 유의사항: 각 연결부 관용나사에는 누유방지용 실링처리 필수, 설치후에도 정기적으로 누유여부 점검 요망 !

 ... 참고사항: 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.

 2. 유압T&Pipe-Joint

... 차량 유압스위치쪽에 T자 및 Pipe 부품을 이용하여 유압스위치와 유압센서를 배치하는 방법으로서

... 유압스위치 나사가 1/8PT인 차량들( 현대기아삼성,일본차 ) 중, 작업공간 여유 없는 차량에 적용권장.

... T자 (1/8PT암나사),연결니쁠(1/8PT숫나사),플러그(1/8PT,암나사마게용),동Pipe 셋트 각 1개.

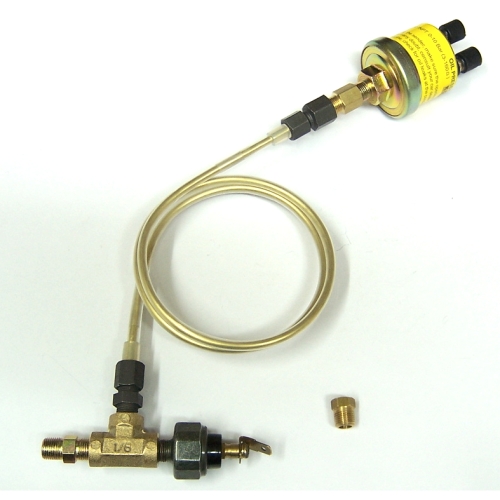

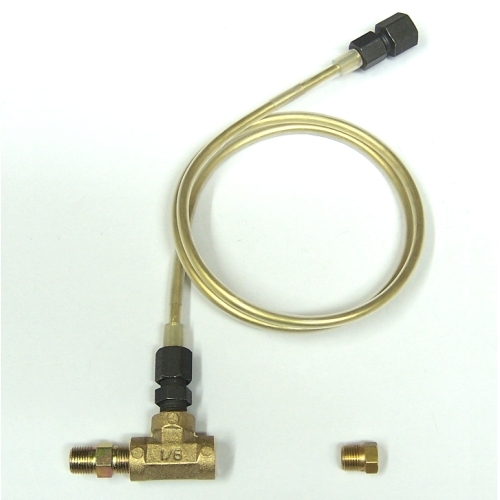

    < 유압T&Pipe-Joint 자재 공급품 내역 >         < 스위치와 센서 T&Pipe-Joint 개념도 >

 ... DIY난이도 : 고급수준

 ... 유의사항: 진동에 노출되어 있는 유압센서는 동일한 진동환경인 엔진쪽에 적절히 고정한다.

                   각 연결부 관용나사에는 누유방지용 실링처리 필수, 설치후에도 정기적으로 누유여부 점검 요망 !

 ... 참고사항: 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.

 3. 유압 Cross-Joint  및  대우차 T&Pipe 응용

... T자 부품 대신에 Cross-Joint 가 사용될 수 있는데, 일반적으로 액체온도 측정방법론에서 T자/Cross Joint

    방식은 온도반응속도 측면에서 문제있어 잘 권장되지 않습니다만,

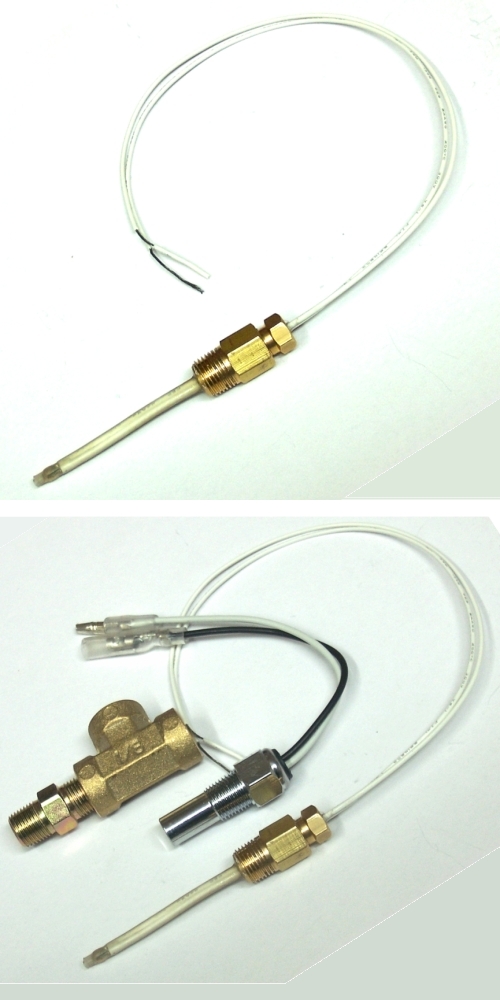

... 새로 개발된 롱사이즈 유온센서(TA-100S) 모델은 T자나 Cross-Joint에도 적용가능 하도록 설계되어 있어,

    이를 활용하면 유온 유압센서 설치작업성을 상당부분 개선할 수 있겠읍니다.

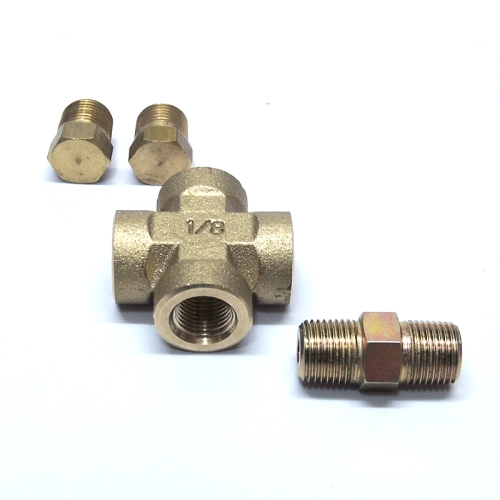

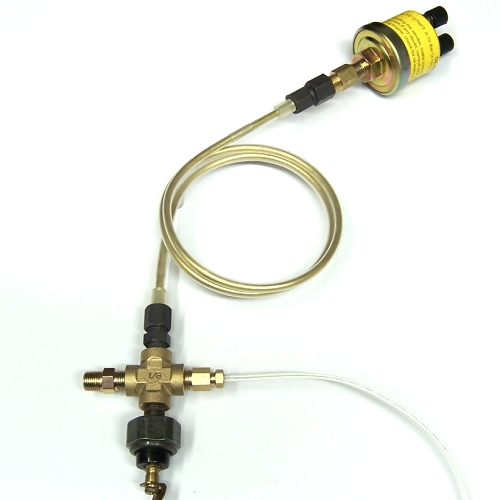

     < 유압 Cross-Joint 자재 공급품 내역 >         < 유온유압센서 Cross&Pipe-Joint 개념도 >



... 스위치 나사가 M14 Bolt 차량( 대우차량 )에는 오일팬부싱 추가 및 현대스위치로의 변경으로 응용가능.

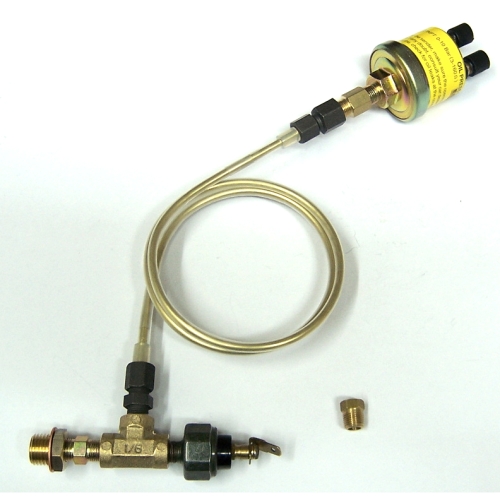

 < 대우차 T&Pipe: 팬부싱추가, 스위치변경 >



 ... DIY난이도 : 고급수준

 ... 유의사항: 진동에 노출되어 있는 유압센서는 동일한 진동환경인 엔진쪽에 적절히 고정한다.

                   각 연결부 관용나사에는 누유방지용 실링처리 필수, 설치후에도 정기적으로 누유여부 점검요망 !

 ... 참고사항: 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.

 4. 쌍용차用 유압 T-Joint

... 유압스위치 나사가 M12 Bolt인 차량( 쌍용디젤엔진 등 )에 적용.

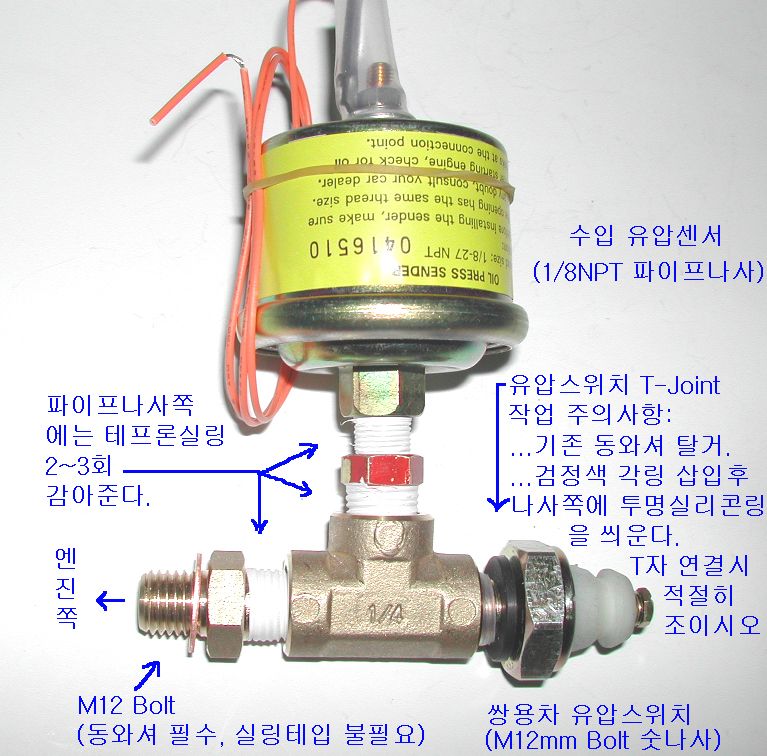

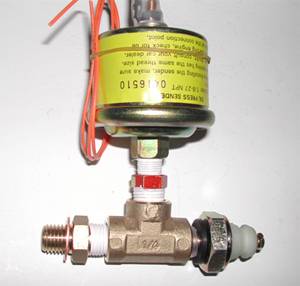

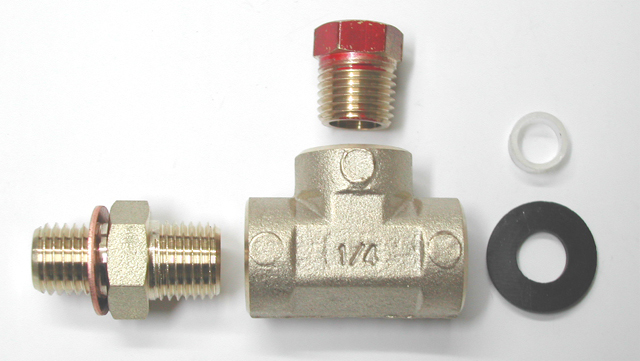

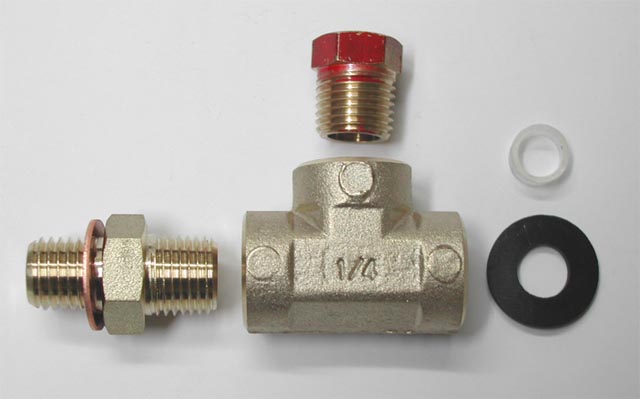

      < 쌍용디젤엔진 T-Joint 공급품내역 )          자료: 유압센서와 쌍용유압스위치 조립요령

 ... DIY난이도 : 고급수준

 ... 유의사항: 각 연결부 관용나사에는 누유방지 위한 실링처리 필수, 설치후에도 정기적으로 누유여부 점검요망 !

 ... 참고사항: 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.
