AutoGauge 와이어타입 유온센서 ( PM-100WV Model, 오일파이프 삽입형 )

 ... 센서선 1 meter : 녹백 2가닥 배선, 센서(+)/(-) 극성구분 없음.

 ... 차량 오일게이지 파이프 마게用 길이 조절가능 밸브 및 고무링 채택,

 ... 110암단자 부착, 110TAB 숫단자는 동봉.

 ... 참고사항: 위 적용부품의 일부분에 대하여는 회사의 사정에 따라 예고없이 변경될 수 있습니다.



 I. 제품 특성

  1. 차량 엔진오일 레벨게이지의 오일파이프 (Oil Ruler Pipe)에 삽입가능한 타입으로서,

     센서선 삽입부 길이조절이 가능한 고무마게 채택으로 온도센서 설치작업성이 대폭 개선됨.

  2. 온도센서소자가 오일펜 오일의 윗부분에 직접 배치되므로 오일온도변화가 빠르게 감지된다.

  3. 적용대상차종: 12volt 전차종 ( 일부 설치곤란차종 있을수 있음 ),

  4. 적용가능 게이지 : AutoGauge 유온/수온 특정모델( K60/K52, Other 60/52A**** )에 한함

  5. DIY난이도 : 초급.                     6. 공급원: AutoGauge ( Taiwan ) 및 파워상사,

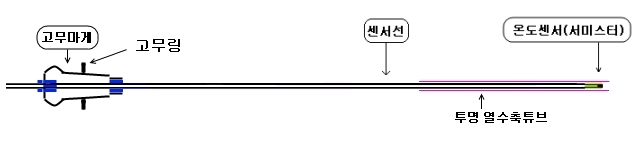

 II. PM-100WV 개요도



 III. PM-100WV 실차 적용관련 참고사항

  1) 최초설치시 센서선 길이가 오일게이지 보다 약간 길게 되도록 조절밸브를 이동시켜 센서선 길이를 정한 후,

      파이프에의 삽입이 원활하도록 배선을 편다.

  2) 삽입시,조절마게를 너무 세게 밀어넣으면 나중에 탈거시 잘 빼지지 않으므로, 설치시 살짝 밀어 넣으십시오

  3) PM-100WV 설치 후, 차량오일레벨게이지는 오일 교환시 필요하므로, 포장하여 차량내에 잘 보관하십시오.

  4) 기설치된 PM-100WV 탈거시에는 엔진열 충분히 식은 후에 조절마게를 잡아 당기어 빼어 내십시오. .

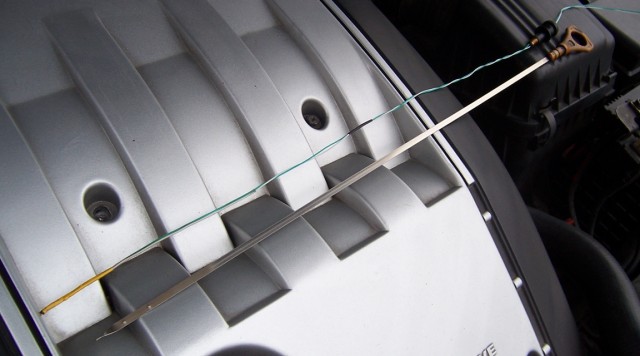

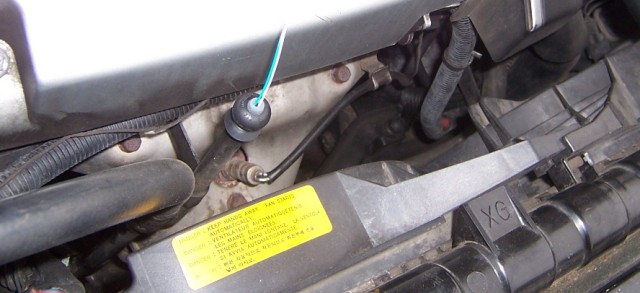

< 참고자료 1 :  PM-100WV 실차 적용사진 - 엔진오일쪽, 파이프 내경 약10mm 인 차량의 경우임 >

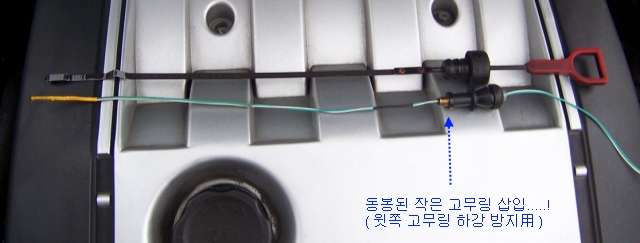

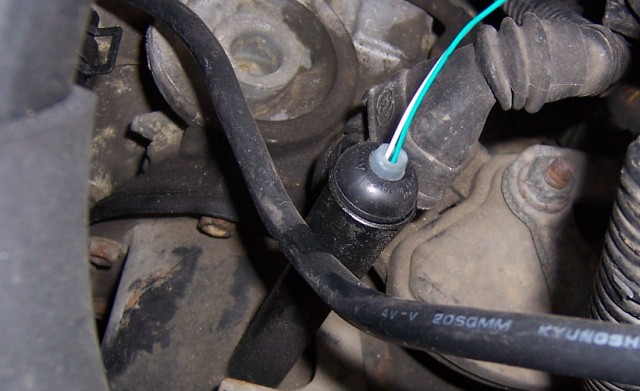

<참고자료 2 :  PM-100WV 적용사진 - 오토미션오일쪽, 파이프내경 16mm 정도인 쌍용차량 엔진오일쪽에도 준용함 ! >

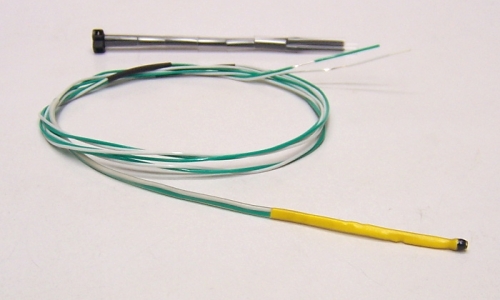

 AutoGauge 와이어타입 유온센서 ( PM-100W Model , 오일게이지 부착형 )

 ... 센서선 1 meter : 녹백 2가닥 배선, 센서(+)/(-) 극성구분 없음.

 ... 차량 오일레벨게이지(Oil Ruler) 부착用 자재: 투명 열수축튜브.

 ... 참고사항: 위 적용부품의 일부분에 대하여는 회사의 사정에 따라 예고없이 변경될 수 있음.



 I. 제품 특성

  1. 차량 엔진오일 레벨게이지(Oil Ruler)에 부착가능한 타입으로서, 각종의 차량에서 유온센서 설치

     작업을 상당한 수준으로 용이하게 해준다 ( 변속기 트랜스밋션오일쪽에도 적용가능 ).

  2. 온도센서소자가 오일펜 오일의 윗부분에 직접 배치되므로 오일온도변화가 빠르게 감지된다.

  3. 적용대상차종: 12volt 전차종 ( 일부 설치곤란차종 있을수 있음 ),

  4. 적용가능 게이지 : AutoGauge 유온/수온 특정모델( K60/K52, Other 60/52A**** )에 한함

  5. DIY난이도 : 중급.                     6. 공급원: AutoGauge ( Taiwan ) 및 파워상사,

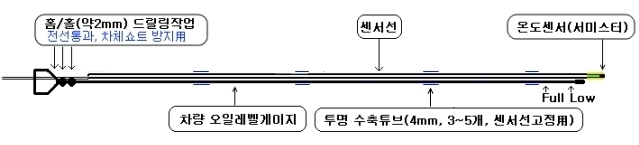

 II. 차량 오일게이지 부착작업 개요도 < 참고자료 >



 III. PM-100W 실차 적용관련 참고사항

  1) 전기쇼트 방지를 위하여, 오일게이지 마게쪽에 센서선 2가닥을 통과시킬 홈 및 홀 드릴링 작업이 필요합니다.

  2) 센서선 고정자재인 투명 수축튜브는 라이터불로 살짝 고루고루 가열하면 수축되면서 고정역할을 하게되며,

      투명색상이어서 눈에 잘 띄지 않을 수 있으므로, 센서조립작업시 분실되지 않도록 주의하십시오.

  3) 차종별로 차량의 오일레벨게이지나 게이지삽입파이프의 구조가 다양하여, 센서조립작업  또는 조립후 게이지탈착이

      원활하지 않은 차종이 있을 수 있는 바,  동 작업곤란차량에서는 무리한 작업은 진행하지 마시고, 다른 대체방안

      ( PM-100WV모델로의 변경,  나사타입 유온센서로의 변경 등 )을 검토하십시오.

자료 작성일자 : 2011. 5/2,
