*** 사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! ***  ( 취급기간 : 2007. 10. 2 ~ , 장착공임  별도)

Ø127mm S/L Tachometer ( K233911SCBL Model )

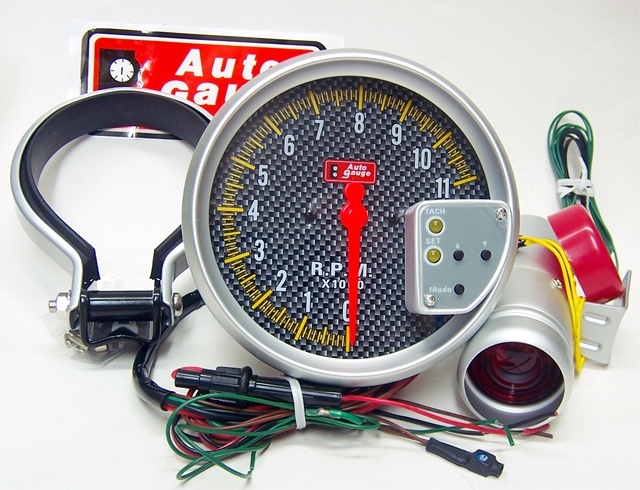

( 제품사진 - 주간, 조명 OFF , S/L OFF )

( 제품사진 - 주간, 조명 ON , S/L ON )

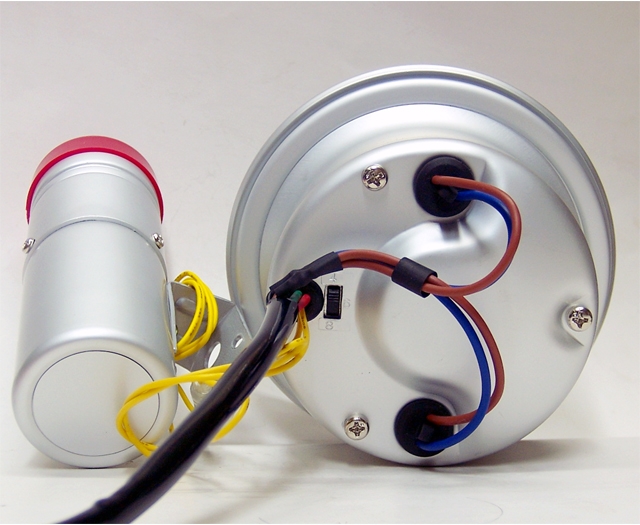

( 제품사진 - 본체, S/L 뒷면 )

                        제 품 특 성

적용차종 :  DC 12volt   점화엔진( 4/6/8기통 ) 및 CRDi 디젤엔진.

                 ... 무쏘/뉴코 등 타코센서 발전기내장형 등에는 DA-100 어뎁터 추가필요.

사용용도 : 엔진회전속도(rpm)  표시장치.

제품특징 :

 1. 127mm(5인치) 대형 쉬프트라잇 타코미터.

 2. 카본룩 패널과 White LED 조명의 깔끔한 디자인으로 주야간 시인성 양호.

 3. 게이지 지침작동성이 우수하며,  게이지 조명밝기를 조절할 수 있음.

 4. 게이지 전원휴즈, rpm신호검출선, 충분한 길이의 배선 등 각종 자재 기본제공.

DIY난이도: 중급,  제조원: Taiwan,  (옵션:  DA-100  W11000)



                        공급품 내역

 1. 게이지 본체 : 5” (Ø127㎜) 카본룩 패널, 알미늄 하우징제품.

 2. 쉬프트 라잇 : Bulb Type (10Watt), Red Cover 동봉.

 3. 본체쪽 전선 ( 각 1 Meter 이상 ) :

  ..빨강( Red ) : 작동(+) 전원선. 휴즈부착, IG(+)전원에 연결.

  ..검정( Black ) : 공통(-)접지선. 차체 금속부위에 연결.

  ..초록( Green ) : rpm신호 입력선. 1MΩ 저항 부착.

  ..갈색(Brown): 조명(+)전원선,미등라인에 연결. 밝기조절부품부착.

  ..짧은 두가닥 노랑색선은 쉬프트라잇 연결용, 단자부착상태.

 4. 신호검출선(Green): 1.8m, rpm신호검출선, 47KΩ 저항부착.

 5. 본체설치용 클램프홀더, 볼트너트, 수축튜브자재.

 6. 기타: 영문설명서, 제품 일련번호별 사후관리 시스템.

 7. 참고사항 : 위 적용부품의 일부분에 대하여는 제조원/수입업체의

                   사정에 따라 예고없이 변경될 수 있습니다.

차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )

1. 차량 점검 : RPM신호는 점화코일, 계기판/ECU쪽, 캠센서 등의 신호단자에서 검출되므로, 차량의 신호연결방법을 체크한다.

2. 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.   또한, 가위,라이터,절연테이프 등도 준비한다.

3. 기통수 선정 : 차량 엔진형식 및 검출신호 특성에 맞추어 본체 뒷면 슬라이드 스위치에서 엔진기통수를 선택한다.

4. 본체설치 :  클램프홀더를 활용하여 본체 및 쉬프트라잇을 적절히 조립하고,

                    차량 데쉬보드 상단 등 적절한 위치에 적절히 고정시킨 후, 전선들은 차체틈새로 밀어 넣어 둔다.

5. 게이지 (+)전원연결 ( Red Color ) : 빨강색선을 IG(+) 전원 ( 실내휴즈박스의 계기판/Meter 퓨즈 등 ) 에 연결한다.

    ☞  쉬프트라잇 점등시 내부Bulb(10와트) 소모전류수준을 감안하여, (+)전원선에는 유리관휴즈(3A)가 배치되어 있습니다.

6. 게이지 (-)접지연결 ( Black Color ) : 검정색선을 차체어스(페인트 벗겨진 차체금속부위)에 연결한다.

7. 조명 (+)전원연결 ( Brown Color ) : 갈색선을 미등라인에 적절히 연결한다.

     ☞  본체뒷면 갈색선라인에 부착된 밝기조절 가변저항부품은 소형드라이버를 이용하여 조절됩니다.

8. RPM신호선 연결 : 검출선의 저항Pin을 rpm신호단자에 적절히 연결하고, 실내인입후, 본체 녹색선에 연결한다.

    구체적인 연결작업은 공급업체 또는 차량정비자료를 참고하시고, 동봉된 영문 매뉴얼의 해당내용도 참고 하십시오.

9. 전선 정리 : 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

   신호검출선의 47KΩ저항은 차체쇼트 안전부품이며, 또한 Pin타입 터미날로서 연결작업을 용이케 합니다.

   엔진룸에서 실내로 전선을 인입할 경우,  옆휀더 틈새 우회접근방식도 활용하고,   무리한 라인 통과작업은 피하여 주십시오.

   게이지 사용안내

  1.  S/L 셋팅방법:  본체 조절판에서, ' M(Mode) ' 버튼을 누르면 S/L세팅수준으로 지침이

      이동하며, 상하 조절버튼을 적절히 눌러서 Shift Light 의 점등지점을 선택하시면 됩니다.



  2.  일반적 주의사항: 과다한 습기·진동·온도, 화학약품, 강한 자석의 사용환경은 가능한 한 피하십시오.

   제품의 규격 등

  1.  제품명/용도 :  Ø127mm S/L TACHOMETER ( K233911SCBL Model ) ,  엔진회전속도(rpm) 표시용 아나로그 타코미터.

  2.  적 용 차 종 :   DC 12volt  점화엔진( 4/6/8 기통) 및 CRDi 디젤엔진.

  3.  본 체 규 격 :   5”, 전자식 , 지침 동작각도 290°,   표시범위 0-11000rpm~, 조명방식 White LED 조명.

                             Carbon-Look Color Panel, White Color Scale.   W126Øx88ØxD110mm Size,  Silver Color Aluminum Housing.

  4.  작 동 전 원 :   DC 12volt 차량전원, 소모전류는 작동부(조명LED포함) 약 60~100 mA , S/L 800mA 소모 ( DC 14.0 volt 기준).

  5.  공 급 업 체 :   본체부분- Taiwan Company (AUTO GAUGE),  전선 등 자재추가 및 작동점검- 파워상사.

  6.  수입 및 AS :   워 상 사   Tel. 02-521-3213 ,  www.PowerBetter.com

자료 작성일자 : 2007.10/3,    2008.1/10(밝기조절 가변저항 본체뒷면에 배치),
