*** 사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! ***                    ( 취급기간 : 2006.8.25 ~      , 장착공임  별도)

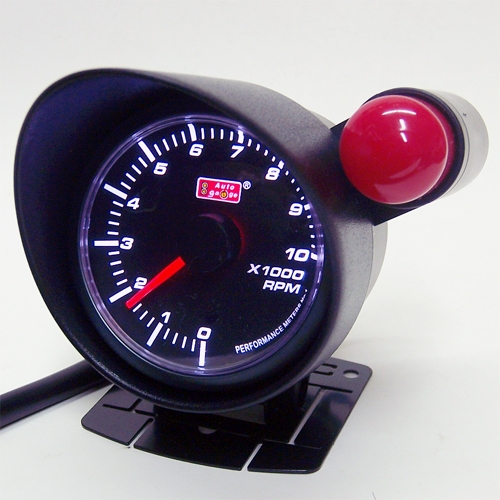

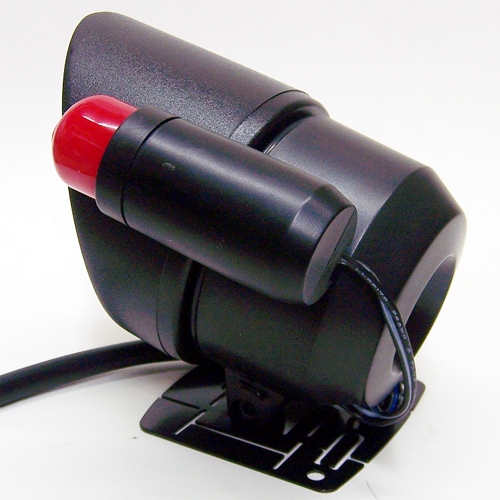

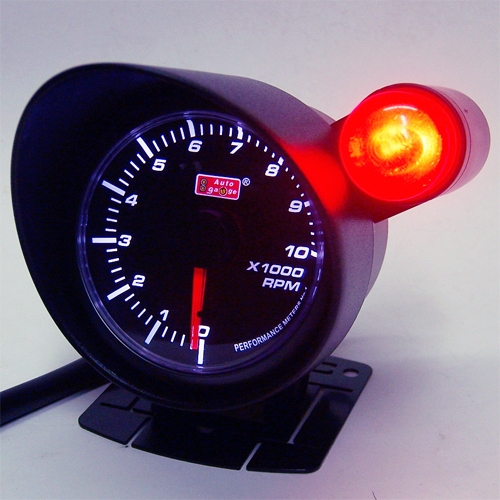

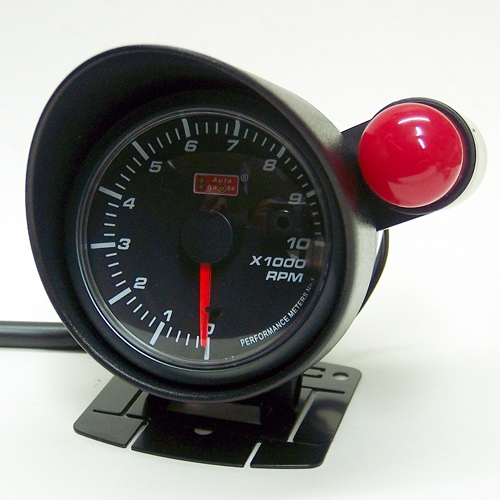

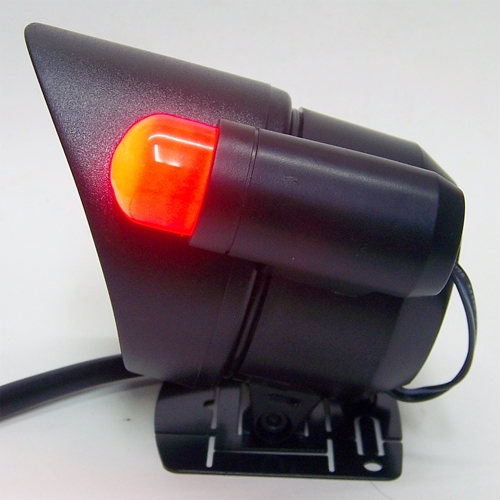

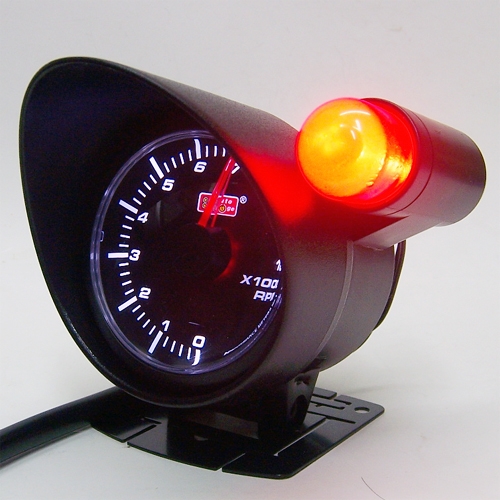

Ø60mm S/L Tachometer ( K60ATABW+ Model )

     제 품 특 성

 적용차량 :  DC 12volt   점화엔진( 4/6/8기통 ) 및 CRDi 디젤엔진.

                    ... 1~12 기통 멀티모델(Multi Model)은 별도 공급.

                    ... 쌍용디젤엔진(무쏘/뉴코 등 타코센서 발전기내장형 등)에는 DA-100 어뎁터 추가필요.

 사용용도 : 엔진회전속도(RPM) 표시

 작동방식 : 전자식, LED조명, 10000rpm~, 360° 지침동작.

 제품특징 :

   1. 60mm RPM Gauge에  숏컵, 바이저, 쉬프트라잇(RSL-100) 추가 모델.

   2. 블랙패널과 White LED 조명의 깔끔한 게이지 디자인으로 주야간 시인성 양호.

   3. 게이지 본연의 기능에 충실한 우수한 지침작동성과 오프닝 세레모니도 지원.

   4. 외장쉬프트라잇은 밝은 적색LED 타입,셋팅 조절기능과 엔진OFF 경고기능 내장.



  DIY 난이도: 초~중급,   제조원: Taiwan ,  수입공급원: 파워상사

  제품 무상A/S기간: 구입일 이후 1년 ( 정상적인 사용조건 )

  제품가격 : 114400원(4/6/8기통 기본모델), 119900원(1~12기통 멀티모델).

  옵션공급 : DA-100 Adaptor W11000.

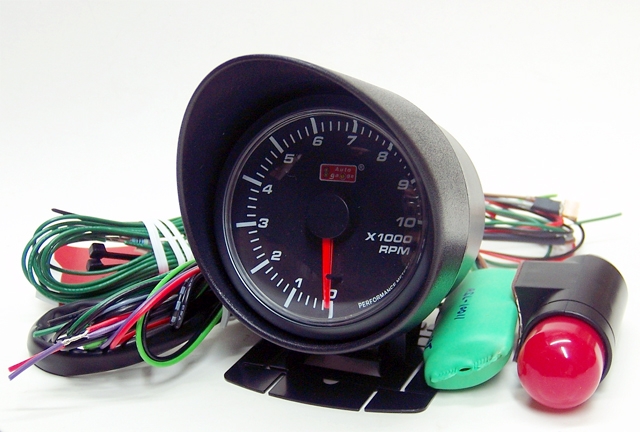

                 공급품 내역

             1. 게이지 본체 : φ60㎜ K60ATABW rpm게이지에 숏컵, 바이저, ShiftLight 조립상태

             2. 쉬프트라잇(RSL-100) : 외장 쉬프트라잇과 세팅조절용 구동회로로 구성, 고감도 신호감지회로 채택.

             3. 본체쪽 전선 ( 각 1 M 이상, 케이블튜브로 커버링 ) :

                         ..빨강색 ( Red ) : 작동(+) 전원선,  차량의 ACC(+) 또는 IG(+) 전원에 연결.

                         ..검정색 ( Black ) : 공통(-) 접지선. 양호한 접지상태인 차체 금속부위에 연결.

                         ..보라색 ( Purple ) : 조명(+) 전원선. LED밝기 조절저항 부착,   차량의 미등라인에 연결.

                         ..초록색 ( Green ) : rpm신호 입력선.  커넥터 부착된 2가닥 전선은 쉬프트라잇 연결용 배선임.

             4. 신호 검출선( Green ): 1.8 Meter, 47k옴 안전저항 부착.  점화코일/계기판/ECU/Sensor 등 차량부품 보호용.

             5. 기타 :  게이지 배선안내자료, 양면테입, S/L커버, 사후관리용 일련번호 기재, 등.

                6. 참고사항 : 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.

  차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )

  1. 차량 점검 : RPM신호는 점화코일(-)단자 , 계기판/ECU/Sensor쪽 신호단자 등에서 검출되므로, 차량의 신호연결방법을 체크한다.

  2. 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.

  3. 기통수 선정: 엔진형식에 맞추어, 본체뒷면에 있는 기통수 선택스위치 ( 슬라이드 스위치 또는 짧은 5가닥 배선 )를 선택한다.

  4. 본체 부착 : 데쉬보드위 등 적절한 위치에 접착표면을 잘 닦아 내고 본체를 부착한후, 전선들은 차체틈새로 밀어 넣어 둔다.

  5. RSL-100 배선 연결 : 적색,검정색, 짧은 녹색, 커넥터 등을 게이지쪽 동일색상의 전선들이나 커넥터에 각각 연결한다.

  6. 게이지 (+)전원연결 ( Red Color ) : 실내 IG(+)전원...... 실내휴즈박스內 계기판퓨즈 등...... 에 연결한다.

  7. 게이지 (-)접지연결 ( Black Color ) : 검정색선을 차체어스 ( 페인트 벗겨진 차체 금속부위 ) 에 연결한다.

  8. 조명 (+)전원연결 ( Purple Color ) : 보라색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.

                                ☞ 미등라인 연결작업이 용이하지 않을 경우에는 보라색선을 적색선에 함께 연결하여 사용하십시오.

  9. RPM신호선 연결 : 검출선의 저항Pin을 rpm신호단자에 적절히 연결하고, 실내인입후, RSL-100의 녹색선(Long)에 연결한다.

         구체적인 연결작업은 공급업체 또는 차량정비자료를 참고하시고, 동봉된 영문 매뉴얼의 해당내용도 참고 하십시오.

  10. 전선 정리 : 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

   신호검출선의 47KΩ저항은 차체쇼트 안전부품이며, 또한 Pin타입 터미날로서 연결작업을 용이케 합니다.

   엔진룸에서 실내로 전선을 인입할 경우,  옆휀더 틈새 우회접근방식도 활용하고,   무리한 라인 통과작업은 피하여 주십시오.

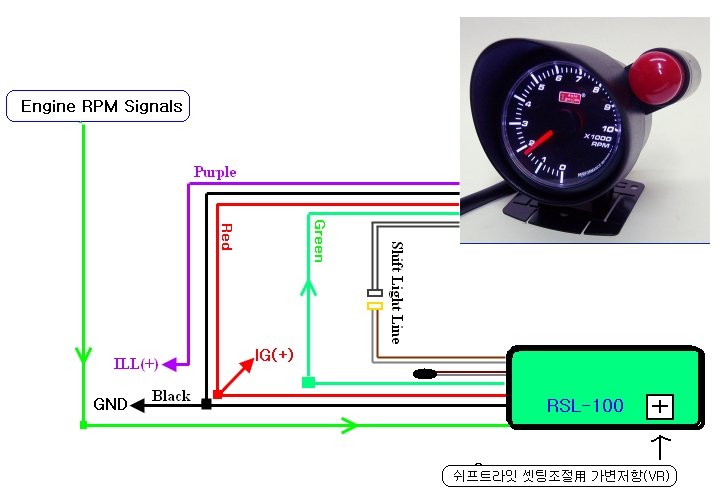

  게이지 배선연결 개요도

< 게이지 연결 개요도 >

  게이지 사용안내

 1. 기통수 셋팅방법 : 본체 뒷면에 있는 Slide Switch (4/6/8기통)에서 선택하면 된다.

                  옵션품인 멀티모델(Wire Model)에서는 동봉된 표에서와 같이 전선연결하면 된다.



( 4/6/8기통용 Slide Switch Model)                   ( 1~12기통용 Wire Model )

              변경된 기통수 모드(Mode)는 게이지 전원을 껐다가 다시 켜야 적용되기 시작합니다.

  2.  S / L 셋팅방법 :  엑셀링하면서 RSL-100의 가변저항을 몇차례 조절함으로써

                                 쉬프트라잇 점등점이 선택된다.

  3.  일반적 주의사항 : 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하십시오.

엔진기통수 선택기준 - 전선연결방식

구 분

 검정   빨강   갈색   청색    회색

1 CYL

 검정━빨강

2 CYL

 검정━━━━갈색

3 CYL

 검정━빨강━갈색

4 CYL

 검정━━━━━━━청색

6 CYL

 검정━━━━갈색━청색

8 CYL

 검정━━━━━━━━━━회색

10CYL

 검정━━━━갈색━━━━회색

12CYL

 검정━━━━━━━청색━회색

비 고

 공장출하 초기값은 3기통 모드임

  제품의 규격 등

  1.  제품명/용도 :  Ø60mm S/L Tachometer (K60ATABW+ Model ) ,  엔진회전속도(rpm) 표시용 아나로그 타코미터.

  2.  적 용 차 종 :   DC 12volt  4 cycle 점화엔진(4/6/8기통) 및 CRDi 디젤엔진. 1~12기통 모델은 선택사양.

  3.  본 체 규 격 :   60mm  In-Dash Size, rpm신호감지 전자식,  지침동작각도 360°, 표시범위 10000rpm이상,

                            LED 조명( White & Red LED ).

                            Black Color Panel, White Color Scale.      Dark Grey Color Aluminum Rim & Housing.

  4.  작 동 전 원 :   DC 12volt 차량전원, 소모전류는 작동부 약30mA, 조명LED 약25mA, 쉬프트라잇 약20mA 소모 ( DC 14.0 volt 기준).

  5.  공 급 업 체 :   본체부분- Taiwan Company (AUTO GAUGE),  전선등의 자재/쉬프트라잇 추가 및 작동점검- 파워상사.

자료 작성일자 : 2006. 8/25, 10/3(기통수확장),12/19 (RSL-100 회로보강),

2007.1/26(Dip Switch방식은 옵션으로 변경), 9/3(RSL-100 보완 등),

기술지원 및 A/S :   수입원   워 상 사  (  Tel.   02-521-3213 ,   011-9135-3213  )
