*** 사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! ***                    ( 취급기간 : 2007. 1. 10 ~      , 장착공임  별도)

Ø95mm S/L TACHOMETER ( K2302-7CM Model )

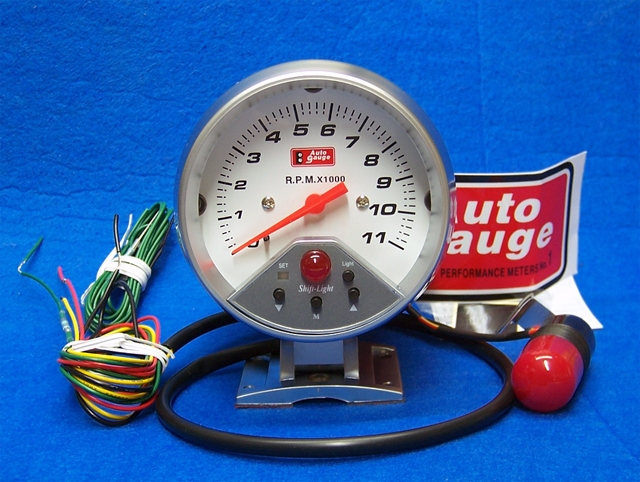

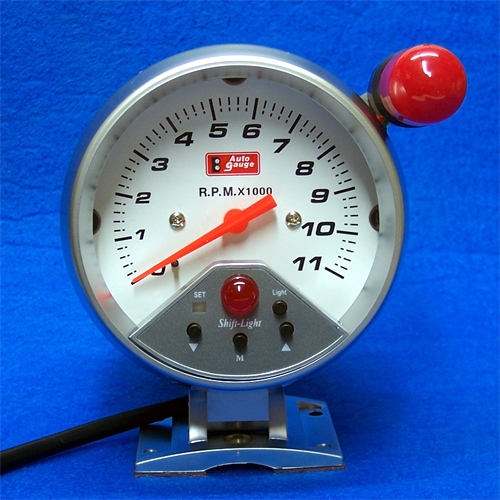

( 제품사진 - 앞면 )

( 제품사진 - 주간 조명 ON )

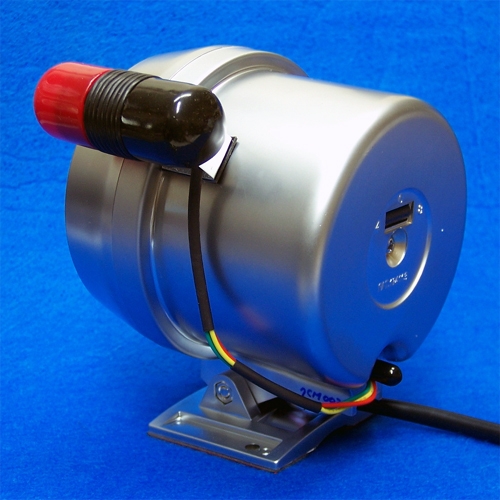

( 제품사진 - 측면 )

                             제 품 특 성

      적용차종 : 12v 점화엔진( 1/2/3/4/6/8/10/12기통 ) 및 CRDi디젤.

                       ... 쌍용디젤엔진에는 신호조절용 DA-100 어뎁터 추가필요.



      사용용도 : 엔진회전속도(rpm)  표시장치.

      제품특징 :

                   1. 11000rpm 넘어서까지도 안정적인 지침작동.

                   2. 다양한 기통수 모드, 고감도 감지회로로 적용엔진 확대.

                   3. 화이트패널과  고감도 7color LED 조명의 깔끔한 디자인.

                   4. 외장 쉬프트라잇 기본 적용 ( Bright External Shift Light ).

                   5. 배선, 양면테입 등 자재 기본제공으로 설치용이.

      DIY난이도: 초~중급, 제조원: Taiwan, 가격: W110000 (옵션:  DA-100  W11000)



                        공급품 내역

 1. 게이지 본체 : 3-3/4” (Ø95㎜) 실버칼라 플라스틱 조립제품.

 2. 쉬프트 라잇 : LED Type, Red Cover 포함, 양면테입 부착.

 3. 본체쪽 전선 ( 각 1 Meter 이상, 케이블튜브로 커버링 ) :

     ..빨강색( Red ) : 작동(+) 전원선. 차량의 IG(+)전원에 연결.

     ..검정색( Black ) : 공통(-)접지선. 차체 금속부위에 연결.

     ..초록색( Green ) : rpm신호 입력선. 1MΩ 저항 부착.

     ..노랑색( Yellow ) : 조명색 메모리(+) 전원선. B(+)에 연결.

 4. 신호검출선(Green): 1.8m, rpm신호검출선, 47KΩ 저항부착.

 5. 기타 : 양면테입, 피스, 엔진기통수 선택표 등.

 6. 참고사항 : 위 적용부품의 일부분에 대하여는 제조원/수입업체의

                   사정에 따라 예고없이 변경될 수 있습니다.

  차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )

  1. 차량 점검 : RPM신호는 점화코일, 계기판/ECU쪽, 캠센서 등의 신호단자에서 검출되므로, 차량의 신호연결방법을 체크한다.

  2. 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.   또한, 가위,라이터,절연테이프 등도 준비한다.

  3. 기통수 선정 : 차량 엔진형식 및 검출신호 특성에 맞추어 동봉된 기통수 셋팅방법에 따라 엔진기통수를 선택한다.

  4. 본체부착 :  데쉬보드 상단 등 적절한 위치에, 접착표면을 잘 닦아 내고 본체를 부착하며, 전선들은 차체틈새로 밀어 넣어 둔다.

  5. 게이지 (+)전원연결 ( Red Color ) : 빨강색선을 IG(+) 전원 ( 실내휴즈박스의 계기판/Meter 퓨즈 등 ) 에 연결한다.

  6. 게이지 (-)접지연결 ( Black Color ) : 검정색선을 차체어스(페인트 벗겨진 차체금속부위)에 연결한다.

  7. 조명색메모리 (+)전원연결 ( Yellow Color ) : 노랑색선을 B+ 전원 ( 실내등, 룸램프 퓨즈 등)에 적절히 연결한다.

  8. RPM신호선 연결 : 검출선의 저항Pin을 rpm신호단자에 적절히 연결하고, 실내인입후, 본체 녹색선에 연결한다.

         구체적인 연결작업은 공급업체 또는 차량정비자료를 참고하시고, 동봉된 영문 매뉴얼의 해당내용도 참고 하십시오.

  9. 전선 정리 : 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

   신호검출선의 47KΩ저항은 차체쇼트 안전부품이며, 또한 Pin타입 터미날로서 연결작업을 용이케 합니다.

   엔진룸에서 실내로 전선을 인입할 경우,  옆휀더 틈새 우회접근방식도 활용하고,   무리한 라인 통과작업은 피하여 주십시오.

   게이지 사용안내

  1. 기통수 셋팅방법:

      동봉된 엔진기통수 선택표에 따라, 본체뒷면 4가닥 전선...검정 고무캡 안쪽.... 중에서

      선택하여 연결하면 되며, 변경된 기통수모드는 게이지 전원OFF 이후부터 적용됩니다.



  2.  S/L 셋팅방법:  본체 하단부 ' M(Mode) ' 버튼을 누르면 S/L세팅수준으로 지침이

      이동하며, 좌우 조절버튼을 적절히 눌러서 S/L 점등지점을 선택하시면 됩니다.



  3.  조명색 선택방법 :  ' Light ' 버튼을 누를 때마다 7가지 색상이 순차적으로 선택되며,

      배선중 노랑색선이 B+ 전원에 연결된 경우, 선택된 색상은 차KEY를 빼어도 유지됩니다.



  4.  일반적 주의사항: 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하십시오.

엔진기통수 선택표 - 전선연결방식

( K2302-7CM Model )

구 분

 검정      빨강      갈색      청색

1 CYL

 OPEN ( Not Connected )

2 CYL

 검정━━빨강━━갈색

3 CYL

 검정━━빨강━━갈색━━청색

4 CYL

 검정━━빨강

6 CYL

 검정━━━━━━갈색

8 CYL

 검정━━━━━━━━━━청색

10CYL

 검정━━빨강━━━━━━청색

비 고

 공장출하 초기값은 4기통 모드임

   제품의 규격 등

  1.  제품명/용도 :  Ø95mm S/L TACHOMETER ( K2302-7CM Model ) ,  엔진회전속도(rpm) 표시용 아나로그 타코미터.

  2.  적 용 차 종 :   DC 12volt  점화엔진( 1/2/3/4/6/8/10/12 기통) 및 CRDi 디젤엔진.

  3.  본 체 규 격 :   3-3/4”, 전자식 , 지침 동작각도 290°,   표시범위 0-11000rpm~, 조명방식 7color LED 조명.

                             White Color Panel, Dark Blue Color Scale.   W96xH116xD90mm Size,  Silver Color Plastic Body.

  4.  작 동 전 원 :   DC 12volt 차량전원, 소모전류는 작동부(조명LED포함) 약 50~150mA , S/L 30m소모 ( DC 14.0 volt 기준).

  5.  공 급 업 체 :   본체부분- Taiwan Company (AUTO GAUGE),  ShiftLight/전선/단자 등 자재추가 및 작동점검- 파워상사.

  6.  수입 및 AS :   워 상 사   Tel. 02-521-3213 ,  www.PowerBetter.com

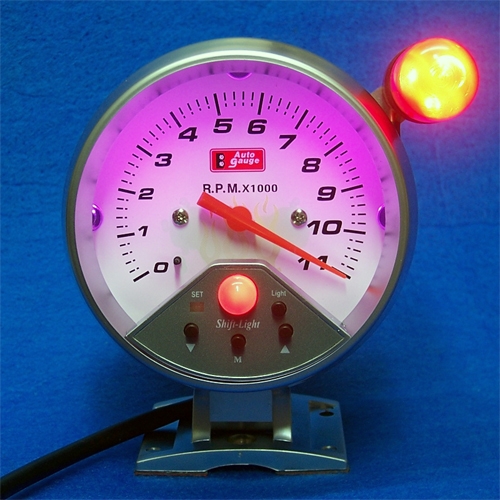

( 주간 조명 및 S/L ON )

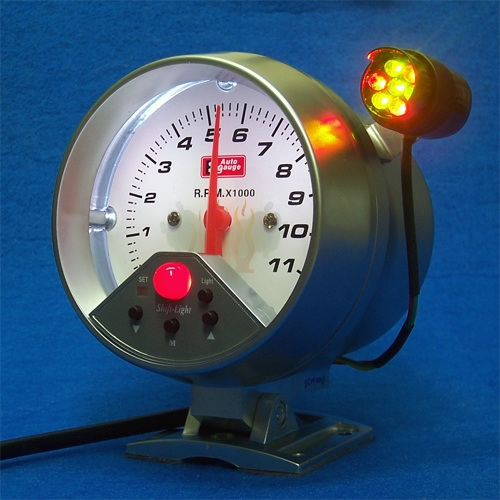

( 조명 및 S/L ON, W/O Cover )

( 엔진 기통수모드 배선선택사진 )

For your better car life !!   from POWER BETTER CO.

www.PowerBetter.com  02-521-3213 , 011-9135-3213

자료 작성일자 : 2007/1/14, 3/7, 4/1
