Ø95mm Diesel Tachometer ( K2302-DZ Model )

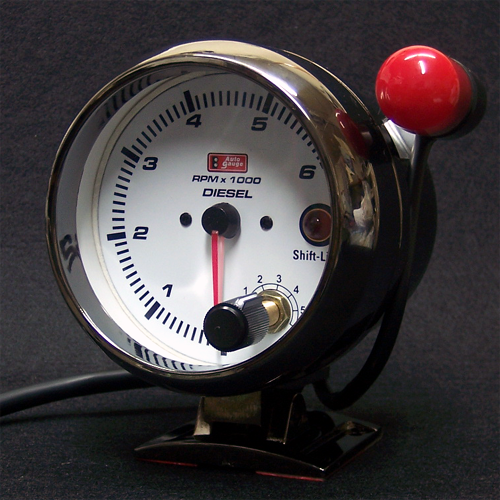

( 제품사진 - 앞면 )

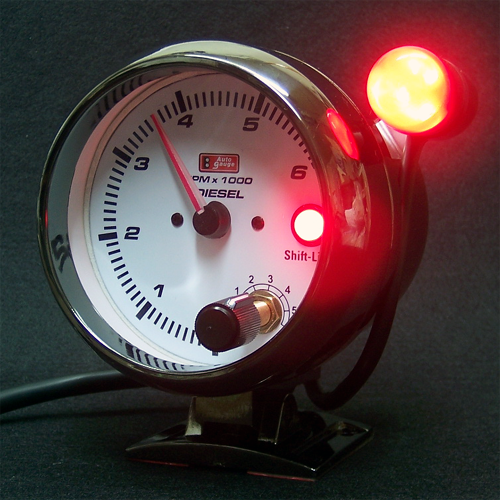

( 제품사진 - 주간 S/L ON )

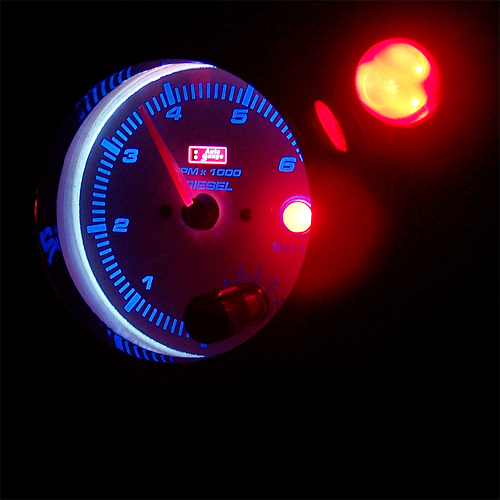

( 제품사진 - 야간 조명 및 S/L ON )

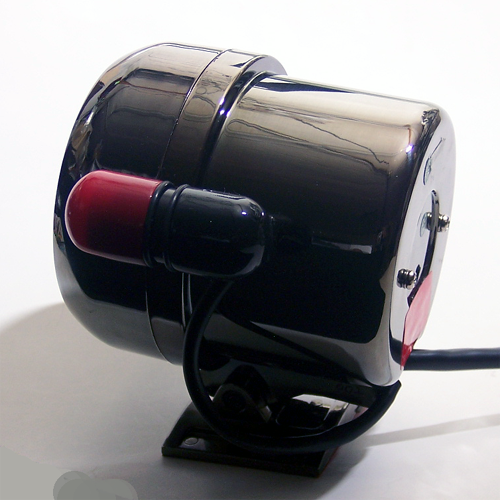

( 제품사진 - 측후면 )
적용차종 : 12volt 디젤엔진 및 점화엔진(4~12cyl).
사용용도 : 엔진회전속도(rpm) 표시장치.
제품특징 :
2. 화이트패널, LED조명( White & Red ).
4. 배선, 양면테입 등 자재 기본제공으로 설치용이.
5. 출고시 차량엔진에 맞추어 기통수 셋팅 해드립니다.
DIY난이도: 초~중급, 제조원: Taiwan, 가격: W99000

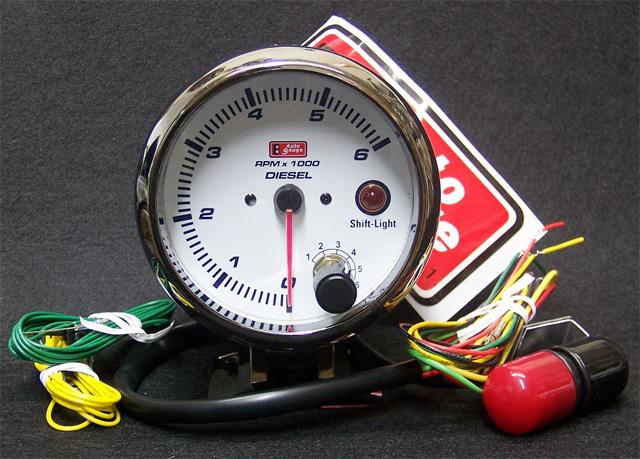

공급품 내역
1. 게이지 본체 : 3-3/4” (Ø95㎜) 블랙칼라 플라스틱 조립제품.
2. 쉬프트 라잇 : LED Type, Red Cover 포함, 양면테입 부착.
3. 본체쪽 전선 ( 각 1 Meter 이상, 케이블튜브로 커버링 ) :
..빨강색( Red ) : 작동(+) 전원선. 차량의 IG(+)전원에 연결.
..검정색( Black ) : 공통(-)접지선. 차체 금속부위에 연결.
..초록색( Green ) : rpm신호 입력선.
..노랑색( Yellow ) : 조명(+) 전원선. 미등라인에 연결.
4. 신호검출선(Green): 1.8m, rpm신호검출선, 47KΩ 저항부착.
5. 미등연장선(Yellow): 1.5m, 미등휴즈등 연결선, 휴즈저항부착.
6. 기타 : 양면테입, 피스 등.
7. 참고사항 : 위 적용부품의 일부분에 대하여는 제조원/수입업체의
사정에 따라 예고없이 변경될 수 있습니다.
제품의 규격 등
1. 제품명/용도 : Ø95mm Diesel Tachometer ( K2302-DZ Model ) , 엔진회전속도(rpm) 표시용 아나로그 타코미터.
2. 적 용 차 종 : DC 12volt 디젤엔진 및 점화엔진(4~12 기통).
3. 본 체 규 격 : 3-3/4”, 전자식 , 지침 동작각도 240°, 표시범위 0-6000rpm, LED조명 ( White & Red ).
White Color Panel, Dark Blue Color Scale. W96xH116xD90mm Size, Metalic Black Color Plastic Body.
4. 작 동 전 원 : DC 12volt 차량전원, 소모전류는 작동부(조명LED포함) 약 60mA , S/L부 약 50m소모 ( DC 14.0 volt 기준).
5. 공 급 업 체 : 본체부분- Taiwan Company (AUTO GAUGE), ShiftLight/전선등 자재추가, 기통수셋팅 및 작동점검- 파워상사.
6. 수입 및 AS : 파 워 상 사 Tel. 02-521-3213 , www.PowerBetter.com

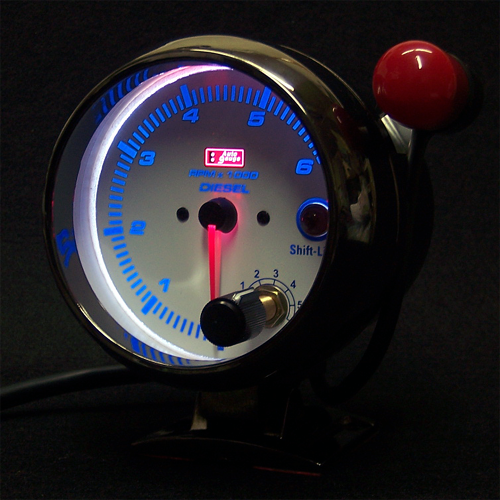

( 제품사진 - 주간 조명ON )

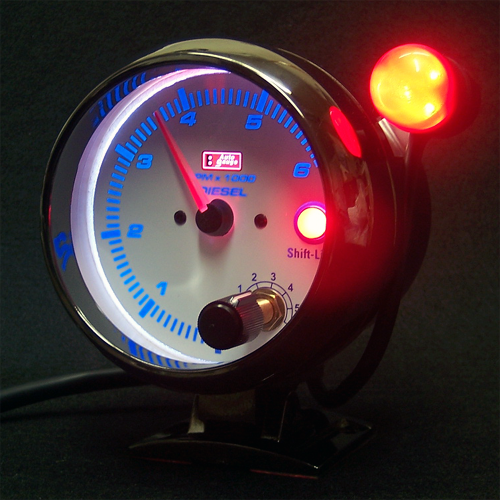

( 제품사진 - 주간 조명 및 S/L ON )

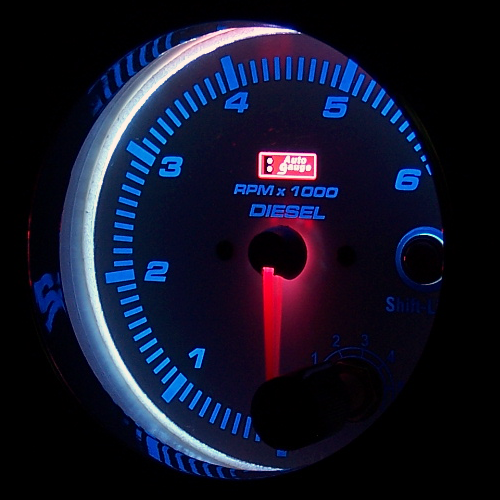

( 제품사진 - 야간 조명 ON )
자료 작성일자 : 2007. 4/1, 4/9(기통수셋팅,조명조절 등),
