Ø95mm S/L TACHOMETER ( K2302BM-1 Model , 95파이 화잇패널 타코미터 )
공급품 내역
1. 게이지 본체 : 3-3/4” (Ø95㎜) 실버칼라 플라스틱 조립제품.
2. 쉬프트 라잇 : Red LED Type, 내열양면테입 부착식.
3. 본체쪽 전선 ( 각 1 Meter 이상, 케이블튜브로 커버링 ) :
..빨강색( Red ) : 작동(+) 전원선. 차량의 ACC(+)전원에 연결.
..검정색( Black ) : 공통(-)접지선. 차체 금속부위에 연결.
..초록색( Green ) : rpm신호 입력선. 1MΩ 저항 부착.
..하양색( White ) : 조명(+) 전원선. 미등라인에 연결.
4. 연장선: 차량안전과 설치작업 편의를 위한 추가 자재임.
..초록색( Green ) : 1.8 M, rpm신호검출선, 47KΩ 저항부착.
5. 기타 : 접지용 악어클립,내열양면테입 제공, 일련번호 부여.
차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )
1. 차량 점검 : RPM신호는 점화코일(-)단자 , 계기판/ECU쪽 신호단자 등에서 검출되므로, 차량의 신호연결방법을 체크한다.
2. 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다. 또한, 가위,라이터,절연테이프 등도 준비한다.
3. 기통수 선정 및 본체부착 : 차량 엔진형식에 맞추어 본체 뒷면의 엔진기통수 세팅스위치를 선택한 후,
데쉬보드 상단 등 적절한 위치에, 접착표면을 잘 닦아 내고 본체를 부착하며, 전선들은 차체틈새로 밀어 넣어 둔다.
4. 게이지 (+)전원연결 ( Red Color ) : 실내 ACC(+) 전원 ( 시거퓨즈 등 ) 에 연결한다.
5. 게이지 (-)접지연결 ( Black Color ) : 악어클립을 차체어스 ( 페인트 벗겨진 차체 금속부위 ) 에 물린다.
6. 조명 (+)전원연결 ( White Color ) : 백색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.
☞ 미등라인 연결작업이 용이하지 않을 경우에는 백색선을 적색선에 함께 연결하여 사용하십시오.
7. RPM신호선 연결 : 검출선의 저항Pin을 rpm신호단자에 적절히 연결하고, 실내인입후, 본체 녹색선에 연결한다.
☞ 구체적인 연결작업은 공급업체 또는 차량정비자료를 참고하시고, 동봉된 영문 매뉴얼의 해당내용도 참고 하십시오.
8. 전선 정리 : 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.
☞ 신호검출선의 47KΩ저항은 차체쇼트 안전부품이며, 또한 Pin타입 터미날로서 연결작업을 용이케 합니다.
☞ 엔진룸에서 실내로 전선을 인입할 경우, 옆휀더 틈새 우회접근방식도 활용하고, 무리한 라인 통과작업은 피하여 주십시오.
게이지 사용안내

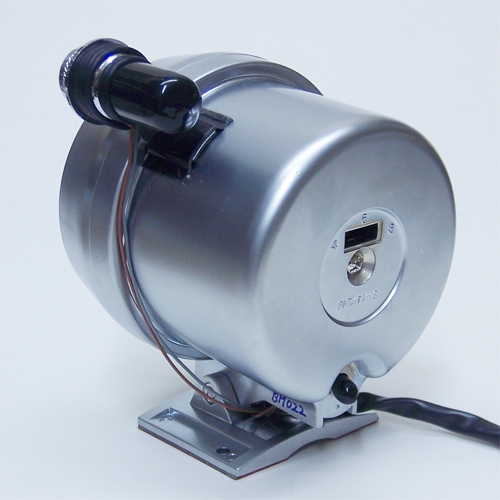

1. 기통수 셋팅방법 : 본체 뒷면 슬라이드 스위치 및 전선의 배합에 의하여 이루어집니다.
변경된 기통수 모드(Mode)는 게이지 전원을 껐다가 다시 켜야 적용되기 시작합니다.
2. S / L 셋팅방법 : 본체 하단부 M(Mode) 버튼 누르면 S/L세팅수준으로 지침이 이동하며, 좌우 조절버튼을 눌러서 조절한다.
3. 일반적 주의사항 : 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하여 주십시오.
제품의 규격 등

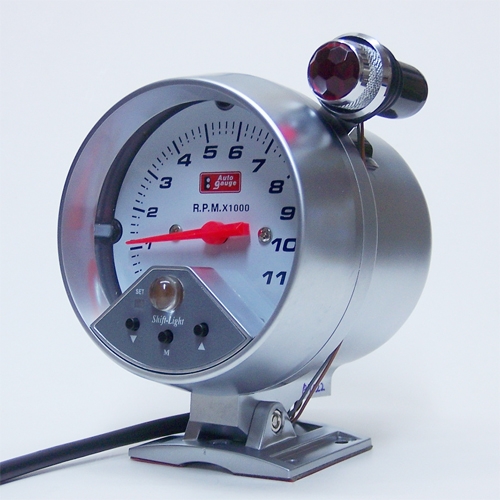

1. 제품명/용도 : 95mm S/L TACHOMETER ( K2302BM-1 Model ) , 엔진회전속도(rpm) 표시용 아나로그 타코미터.
2. 적 용 차 종 : DC 12volt 4 cycle 점화엔진( 2/3/4/6/8 기통), 2 cycle 점화엔진 및 CRDi 디젤엔진.
3. 본 체 규 격 : 3-3/4”, 전자식 , 지침 동작각도 290°, 표시범위 0-11000rpm~, 조명방식 Blue LED 조명.
White Color Panel, Dark Blue Color Scale. W96xH116xD90mm Size, Silver Color Plastic Body.
4. 작 동 전 원 : DC 12volt 차량전원, 소모전류는 작동부 약 40mA , S/L 30mA, 조명LED 약 35mA 소모 ( DC 14.0 volt 기준).
5. 공 급 업 체 : 본체부분- Taiwan Company (AUTO GAUGE), ShiftLight/전선/단자 등 자재추가 및 작동점검- 파워상사.
6. 수입 및 AS : 파 워 상 사 Tel. 02-521-3213 , www.PowerBetter.com
자료 작성일자 : 2006/08/15
