Ø95mm S/L TACHOMETER ( K2302BM Model , 95파이 화잇패널 타코미터 )

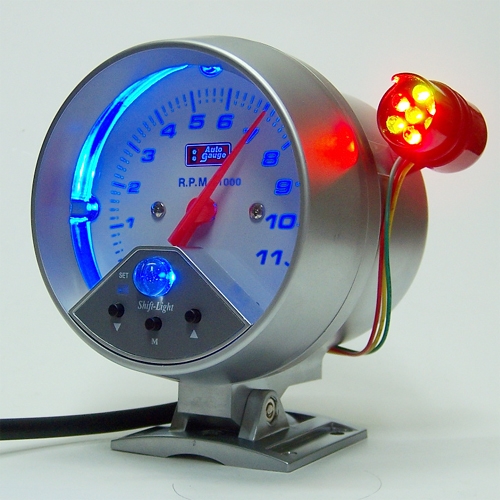

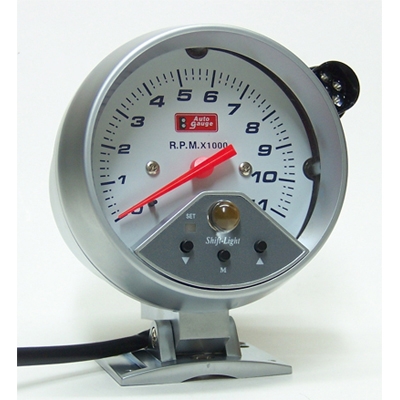

( 주간 앞면 제품사진 )

( 주간 조명 및 S/L ON )

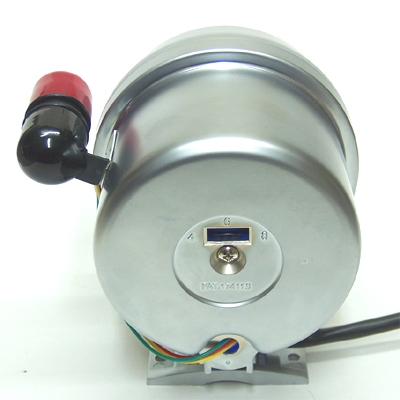

( 주간 뒷면 제품사진 )

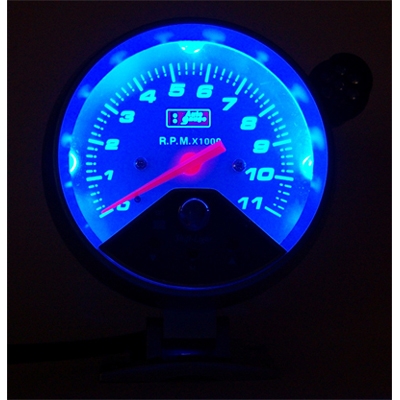

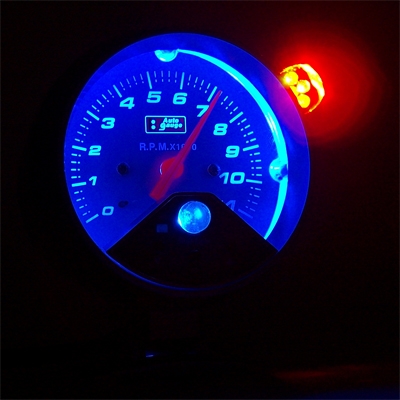

( 야간 조명 ON )

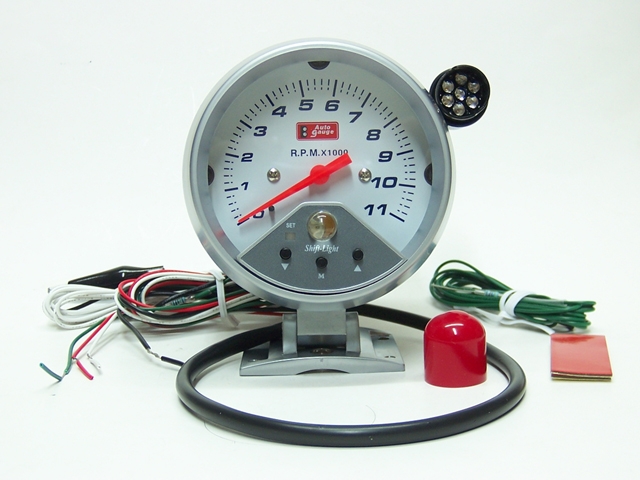

      공급품 내역

1. 게이지 본체 : 3-3/4” (Ø95㎜) 실버칼라 플라스틱 조립제품.

2. 쉬프트 라잇 : LED Pixel Type, 양면테입, Red Cover 제공.

3. 본체쪽 전선 ( 각 1 Meter 이상, 케이블튜브로 커버링 ) :

  ..빨강색( Red ) : 작동(+) 전원선. 차량의 ACC(+)전원에 연결.

  ..검정색( Black ) : 공통(-)접지선. 차체 금속부위에 연결.

  ..초록색( Green ) : rpm신호 입력선. 1MΩ 저항 부착.

  ..하양색( White ) : 조명(+) 전원선. 미등라인에 연결.

4. 연장선: 차량안전과 설치작업 편의를 위한 추가 자재임.

  ..초록색( Green ) : 1.8 M,  rpm신호검출선, 47KΩ 저항부착.

  ..하양색( White ) :  1.5 M,  미등연장선, 휴즈저항부착.

5. 기타 : 접지용 악어클립,내열양면테입 제공, 일련번호 부여.

  차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )

  1. 차량 점검 : RPM신호는 점화코일(-)단자 , 계기판/ECU쪽 신호단자 등에서 검출되므로, 차량의 신호연결방법을 체크한다.

  2. 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.   또한, 가위,라이터,절연테이프 등도 준비한다.

  3. 기통수 선정 및 본체부착 : 차량 엔진형식에 맞추어 본체 뒷면의 엔진기통수 세팅스위치( DIP SW 방식 )를 선택한 후,

             데쉬보드 상단 등 적절한 위치에, 접착표면을 잘 닦아 내고 본체를 부착하며, 전선들은 차체틈새로 밀어 넣어 둔다.

  4. 게이지 (+)전원연결 ( Red Color ) : 실내 ACC(+) 전원 ( 시거퓨즈 등 ) 에 연결한다.

  5. 게이지 (-)접지연결 ( Black Color ) : 악어클립을 차체어스 ( 페인트 벗겨진 차체 금속부위 ) 에 물린다.

  6. 조명 (+)전원연결 ( White Color ) : 백색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.

        ☞ 미등연장선도 적절히 활용하며, 미등라인 연결작업이 용이하지 않을 경우에는 백색선을 적색선에 함께 연결하여 사용하십시오.

  7. RPM신호선 연결 : 검출선의 저항Pin을 rpm신호단자에 적절히 연결하고, 실내인입후, 본체 녹색선에 연결한다.

         구체적인 연결작업은 공급업체 또는 차량정비자료를 참고하시고, 동봉된 영문 매뉴얼의 해당내용도 참고 하십시오.

  8. 전선 정리 : 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

   신호검출선의 47KΩ저항, 미등연장선의 휴즈저항은 차체쇼트 안전부품이며, 또한 Pin타입 터미날로서 연결작업을 용이케 합니다.

   엔진룸에서 실내로 전선을 인입할 경우,  옆휀더 틈새 우회접근방식도 활용하고,   무리한 라인 통과작업은 피하여 주십시오.

  전선연결시 공급된 투명 수축튜브를 씌운 채, 라이터불로 살짝 가열하면 절연처리 되며, 또한, 필요시 절연 테이프도 사용하시오.

   게이지 사용안내

  1. 기통수 셋팅방법 : 본체 뒷면 안쪽에 있는 3단 DIP 스위치의 배합에 의하여 이루어집니다.

                                   변경된 기통수 모드(Mode)는 게이지 전원을 껐다가 다시 켜야 적용되기 시작합니다.

  2.  S / L 셋팅방법 :  본체 하단부 M(Mode) 버튼 누르면 S/L세팅수준으로 지침이 이동하며, 좌우 조절버튼을 눌러서 조절한다.

  3.  일반적 주의사항 : 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하여 주십시오.

   제품의 규격 등

  1.  제품명/용도 :  95mm S/L TACHOMETER ( K2302BM Model ) ,  엔진회전속도(rpm) 표시용 아나로그 타코미터.

  2.  적 용 차 종 : DC 12volt  4 cycle 점화엔진(1/2/3/4/6/8/10/12 기통), 2 cycle 점화엔진 및 CRDi 디젤엔진.

  3.  본 체 규 격 :   3-3/4”, 전자식 , 지침 동작각도 290°,   표시범위 0-11000rpm~, 조명방식 Blue LED 조명.

                             White Color Panel, Dark Blue Color Scale.   W96xH116xD90mm Size,  Silver Color Plastic Body.

  4.  작 동 전 원 :   DC 12volt 차량전원, 소모전류는 작동부 약 30mA , S/L 40mA, 조명LED 약 30mA 소모 ( DC 14.0 volt 기준).

  5.  공 급 업 체 :   본체부분- Taiwan Company (AUTO GAUGE),  ShiftLight/전선/단자 등 자재추가 및 작동점검- 파워상사.

  6.  수입 및 AS :   워 상 사   Tel. 02-521-3213 ,  www.PowerBetter.com

For your better car life !!   from POWER BETTER CO.

www.PowerBetter.com  02-521-3213 , 011-9135-3213

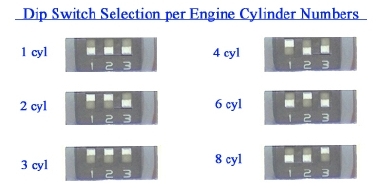

  엔진 기통수別 딥스위치 선택모드

( 야간 조명 및 S/L ON )



1기통 :  OFF-OFF-OFF

2기통 :  ON -ON -OFF

3기통 :  ON -ON - ON

4기통 :  ON -OFF-OFF

6기통 : OFF-ON -OFF

8기통 : OFF-OFF-ON



자료 작성일자 : 2006/02/20
