60mm S/L Tachometer ( K60RPMSL ) ...제품이미지는 실제와 다소 차이날 수 있습니다 !

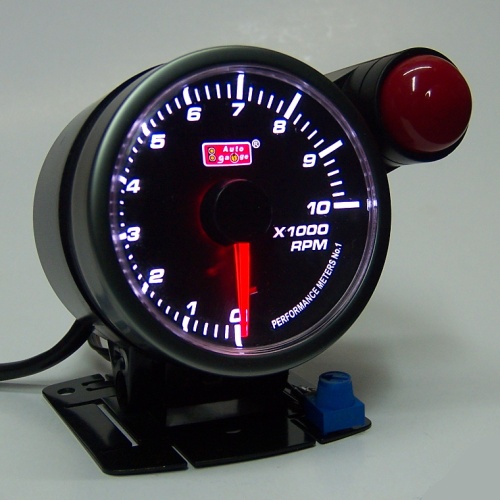

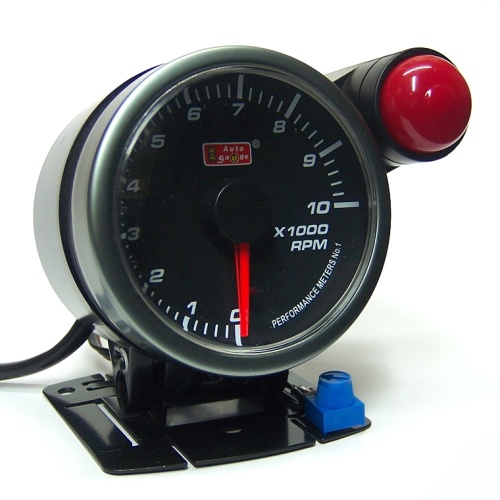

                제품사진(조명OFF)                                    제품사진(조명ON)

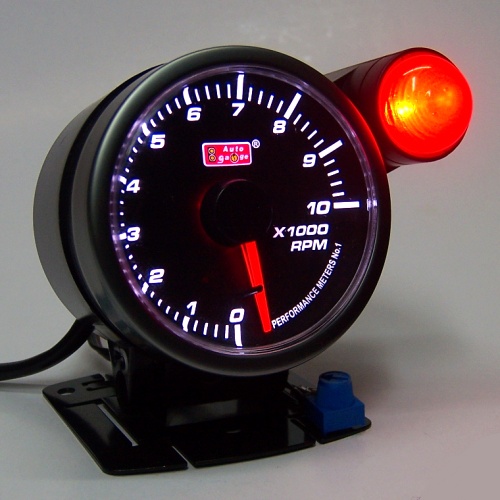

         제품사진( 엑셀링 S/L 점등 )                         제품사진( 게이지 지침 MAX )



........... 엔진회전속도(rpm) 표시용 Analog Tachometer,........... 일반(4/6/8cyl) !

적용차량 :  DC 12volt 점화엔진(4/6/8기통) 또는 CRDi디젤엔진.

                2/3 기통은 신호 2체배용 RA-100 어뎁터, 분사펌프식 디젤엔진은 DA-100 어뎁터 추가 필요.

작동방식 : 전자식, LED조명, 10000rpm, 360° 지침동작.

제품특징 :

   60mm RPM게이지 (K60ATABWJ)에 쉬프트라이트(GWL100-RP) 추가된 세트상품으로서,

   플라스틱컵 및 배선자재 기본으로 제공됩니다.

DIY난이도: 초~중급,  무상A/S기간: 구입일 이후 1년 ( 정상적인 사용조건 ),  제품공급원: AutoGauge(Taiwan)

 공급품 내역

1. 게이지 본체 : φ60㎜ In-Dash Size, 뒷면 커넥터 배치. 숏컵 조립상태.

2. 본체쪽 전선 :

 ...빨강색 (Red): 작동(+) 60cm, IG(+)에 연결.

 ...검정색 (Black): (-)접지선 60cm, 차체금속부위에 연결.

 ...보라색 (Purple): 조명(+) 40cm.

 ...초록색 ( Green ) : rpm신호 입력선, 60cm.

3. 쉬프트라이트 :  밑면 양면테입 부착상태,

 ...갈색 (Brown): 작동(+), 본체 빨강색선과 합쳐 연결.

 ...검정색 (Black): (-)접지선 , 본체 검정색선과 합쳐 연결.

 ...회색 (Grey): rpm신호 입력선, 본체 녹색선과 합쳐 연결.

4. 연장선 및 기타자재 :

 ...연장선: 빨강색,검정색 각 60cm, 녹색 검출선 2meter. 보라색선 1.2m (밝기조절저항 부착).

 ...기   타: 투명수축튜브, 접지연결용 링터미널. 등.

5. 참고사항: 업체사정에 따라 일부부품은 변경될 수 있음.

 차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )

1. 차량점검 : RPM신호는 점화코일(-)단자,계기판/ECU 단자 등에서 검출되므로, 해당차량의 신호검출방법을 체크하고,

            엔진형식에 맞추어 게이지의 엔진기통수를 선택한다. ( 본체뒷면 슬라이드 스위치 선택방식 ).

2. 준비사항 : 설치작업에 필요한 공구,자재등을 준비한 후, 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.

                   게이지 배선을 확인하고, 필요시 연장용 전선을 연결해둔다.

3. 본체부착 : 부착전선길이데쉬보드위등 적절한 위치에 양면테잎/나사(Screw)를 이용하여

                   부착, 전선들은 차체틈새로 밀어 넣는다.

4. 작동(+) 전원연결(Red): 빨강색선을 실내 IG(+)전원 (계기판퓨즈 등)에 연결한다.

5. (-)접지연결(Black Color): 검정색선을 링터미널에 압착연결한 후, 차체(페인트 벗겨진 금속부위)에 고정한다.

6. 조명(+) 전원연결(Purple Color): 보라색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.

     ☞ 미등라인 연결작업이 용이하지 않을 경우에는 보라색선을 적색선에 함께 연결하여 사용하십시오.

     ☞ 조명LED 밝기조절은 소형 드라이버를 이용하여 가변저항을 돌려 조절함 ( 우측으로 돌릴수록 밝아진다 ).

7. RPM신호선 연결 : 검출선(47k저항쪽)을 rpm신호단자에 적절히 연결하고, 실내인입후, 본체 녹색선에 연결한다.

      구체적인 연결작업은 공급업체/차량정비자료를 참고하시고, 동봉된 영문 매뉴얼의 해당내용도 참고 하십시오.

8. 전선정리: 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

   엔진룸과 실내 사이 자재통과작업에서, 옆휀더 틈새 우회방식도 활용하고, 무리한 라인 통과작업은 피하십시오.

자료 작성일자 : 2009. 3/24,

                      2009. 6/12 ( 조명밝기조절VR부품선 별봉, 쉬프트라잇 엔진OFF時 점등기능 제거 ),
