AutoGauge 80mm S/L Tachometer ( K80ATASM ) ...제품이미지는 실제와 다소 차이날 수 있습니다 !

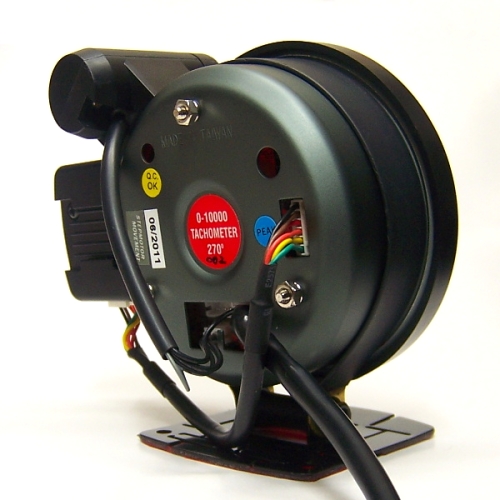

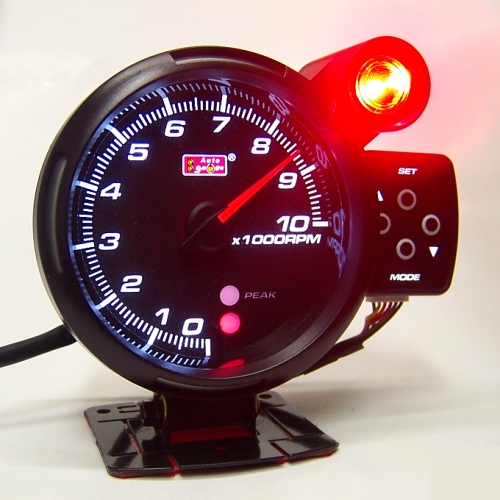

          제품사진( White, S/L ON )                               제품사진( Rear View )

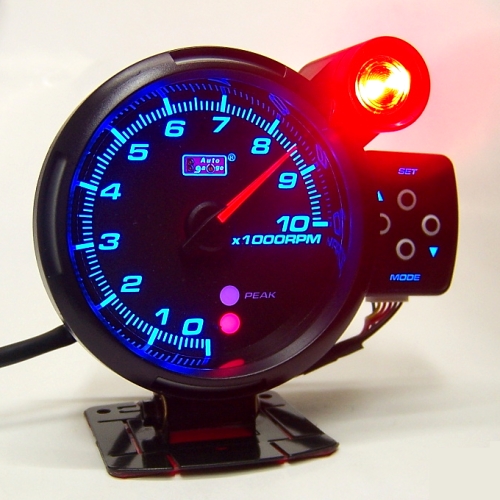

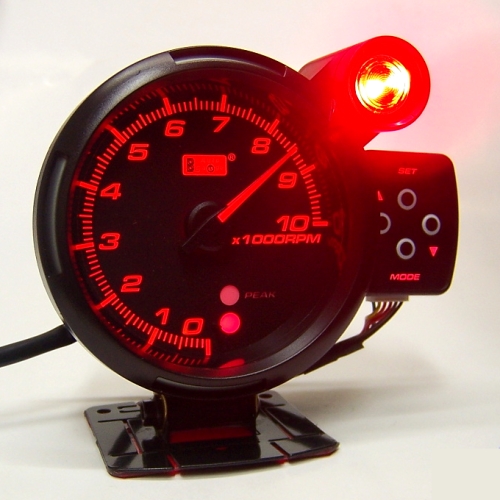

         제품사진( Blue, S/L ON )                           제품사진( Red, S/L ON )



적용차량 :  DC 12volt  점화엔진(1/2/3/4/5/6/7/8/9/10기통) 및 전자제어 디젤엔진.

                분사펌프식 디젤엔진은 DA-100 어뎁터 추가 필요.



작동방식 :  펄스감지 전자식, StepMotor구동방식, LED조명, 10000rpm, 270° 지침동작.

제품특징 :

   전문 드라이빙 환경에 맞도록 개발된 적당한 크기의 80mm 쉬프트라잇 타코미터로서,

   고감도회로가 내장되어 있어 다양한 엔진들에서 rpm신호연결작업을 가능케 해준다.

   ( 실린더당 점화코일 한 개씩 배치된 독립점화방식 엔진에서 점화코일 연결작업 가능 !

     계기판/OBD등에 rpm신호 감지되잖는 캔통신차량, 각종 외산차량 적용 가능 !)

   3칼라 LED조명, 2단계 워닝세팅, Buzzer 내장, 피크홀드, 오프닝&클로징, 외부출력기능 채택.

   전면창이 투명하여 시인성이 좋으며, KEY ON時 게이지조명도 함께 켜지는 타입이다.

   외장 컨트롤러에서 조명색상 선택, 밝기조절, 쉬프트 수준 조절, Buzzer ON/OFF 선택 가능.

   편리한 클램프 타입의 전용홀더 및 충분한 배선 자재로 차량설치작업이 용이함.

DIY난이도: 중급,  무상A/S기간: 구입일 이후 1년 ( 정상적인 사용조건 ),  제품공급원: AutoGauge(Taiwan)

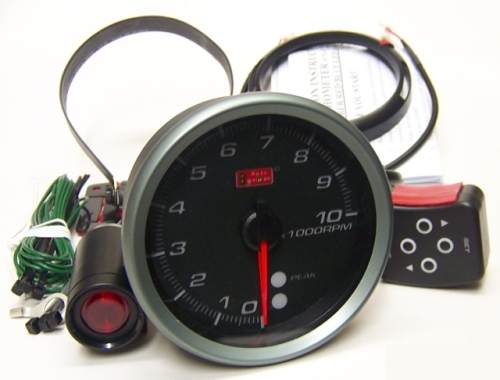

 공급품 내역

1. 게이지 본체 : φ80㎜ In-Dash Size, 뒷면 커넥터 조립상태.

2. 본체쪽 전선 ( 각 1.4meter , 검정색 케이블튜브 커버링 ) :

 ...빨강색 (Red): 메모리(+) 전원선, B+ 전원 ( 룸램프휴즈 등)에 연결.

 ...하양색 (White): 작동(+) 전원선, IG(+) 전원 ( 계기판휴즈 등 )에 연결.

 ...검정색 (Black): (-)접지선, 차체금속부위에 연결 ( 링터미널 동봉 ).

 ...보라색 (Purple): 조명 딤머(Dimmer)선, 미등라인에 연결, 조명밝기 약화시키는 기능임.

 ...초록색 ( Green ) : rpm신호 입력선,

3. 쉬프트라이트:  양면테입 부착, 커넥터 체결상태, 회색선은 외부출력선, 검정색선은 (-)접지선.

    ( 외부제어기는 릴레이/솔레노이드 (-)제어用 파워TR부품이며 별도 옵션품으로 공급 ! )

4. 컨트롤러(조절기) :  옆면 양면테입 부착, 커넥터 체결 상태.

5. rpm신호검출선 ( Green ) : 2meter, 47k옴 안전저항 부착. 엔진룸 연결작업시 필수자재임.

6. 게이지홀더, 워닝림커버, 배선연결자재( 투명수축튜브, 링터미널 등 ), 사용설명서.

7. 참고사항: 업체사정에 따라 일부부품은 변경될 수 있음.

 차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )

1. 차량점검 : K80ATASM제품의 우수한 RPM신호 감지기능과 47KΩ 쇼트안전검출선 적용으로,

                  점화코일(-),계기판/OBD/ECU, 크랭크각/캠각센서/인젝터 등 다양한 접근이 가능하다.

                  해당차량에서 적절한 신호검출방법을 체크하고,

                  엔진형식 및 검출신호 형태에 맞추어 게이지의 엔진기통수를 선택한다.

2. 준비사항 : 설치작업에 필요한 공구,자재등을 준비한 후, 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.

                  게이지 배선을 확인하고, 필요시 연장용 전선을 연결해둔다.

3. 본체부착 : 게이지홀더에 본체를 삽입하고, 데쉬보드위 적절한 위치에 양면테잎 또는 나사(Screw)를 이용하여

                   부착, 워닝림커버 삽입, 쉬프트라잇,컨트롤러 부착하고, 전선들은 차체틈새로 밀어 넣는다.

4. 본체 각 배선 연결작업: (+)쪽은 실내퓨즈박스에서 찾아 연결하고, (-)접지는 차체에 연결한다.

5. RPM신호선 연결 : 검출선(47kΩ저항쪽)을 rpm신호단자에 적절히 연결하고, 실내인입후, 본체 녹색선에 연결한다.

    구체적인 검출선 연결작업은 전문정비사,장착업체 또는 파워상사에 문의하여 확인하시기 바랍니다 !

6. 전선정리: 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

 게이지 컨트롤박스 사용안내 ( 영어 매뉴얼 번역 내용임 )

   ☞ 컨트롤박스 배선커넥터 탈부착은 손상위험 있어,게이지 전원OFF상태(車KEY OFF상태)에서 행하여야 한다 !

1. 조명변경모드 :

       ... LED색상변경: UP버튼(위쪽방향마크,왼쪽버튼) 또는 DOWN버튼(아래쪽방향마크,우측버튼) 누르면 됨.

       ... 조명밝기조절: 일반모드에서는 MODE버튼을 3회연속 누름, 사운드모드에서는 MODE를 한번 누름.

2. 피크(Peak) 모드 :

       ...SET버튼(위쪽버튼) 누르면 피크모드로 되며, 지침이 직전피크값을 가리키면서 PEAK LED가 점등된다.

       ...직전PEAK값 지우려면 MODE버튼(아래쪽 버튼)을 누르시오.

       ...SET버튼을 한번더 누르면 rpm표시모드(일반모드)로 복귀한다. 또는 10초간 버튼누름이 없어도 자동복귀한다.

3. 워닝(Warning) 모드 :

       ...2단계로 구분되어 있는데, 1단계 워닝모드는 워닝램프&부저 점멸, 2단계 워닝모드에서는 계속 점등&ON방식임.

  1) 1단계 워닝모드:

       ...일반모드에서 MODE버튼을 누르면 1단계 워닝모드로 되며,지침과 워닝LED가 점멸한다.

          이 상태에서SET버튼을 누르면 2단계 워닝모드로 가고, MODE버튼을 누르면 사운드모드가 됨.

       ...1단계 2단계 각각에서의 조절은 UP/DOWN버튼을 눌러 지침표시 조절하면 됨.

       ...일반모드로 복귀하려면, MODE버튼을 3회누르거나, 또는 10초간 버튼누름이 없으면 자동복귀한다.

       ...1단계 워닝값이 2단계 워닝수준 보다 높은 값이면 2단계 워닝값은 작동 않게된다.

  2) 2단계 워닝모드:

       ...2단계 워닝모드에서는 지침이 점멸하고 워닝LED가 점등되어 있다.

          이 상태에서 MODE버튼을 누르면 사운드모드로 가고, SET버튼을 누르면 1단계 워닝모드로 복귀한다.

       ...1단계 2단계 각각에서의 조절은 UP/DOWN버튼을 눌러 지침표시 조절하면 됨.

       ...일반모드로 복귀하려면, MODE버튼을 3회누르거나, 또는 10초간 버튼누름이 없으면 자동복귀한다.

       ...2단계 워닝값이 1단계 워닝수준 보다 낮은 값이면 1단계 워닝값은 작동 않게된다.

4. 사운드(Sound)모드 :

       ...4가지 사운드 조절모드 ( 전원Opening음, 버튼누름음, 1단계 워닝음, 2단계 워닝음)로 구분됨.

       ...일반모드에서는 MODE버튼을 2회 연속누르고, 워닝모드에서는 MODE버튼 1회만 누르면 사운드모드로 됨.

       ...최초 사운드모드는 전원오프닝음 조절모드이고, SET버튼 누르면 다음 단계 사운드 조절로 순차적으로 들어간다.

  1) 오프닝음(Opening Sound) 조절모드:  게이지 전원ON時 부저 2회작동(삑삑)하게 하거나 부저음 끄는 기능임.

       ...게이지 바탕조명이 점멸되면 오프닝음 조절가능모드이며,

          UP버튼 누르면 부저ON ( PEAK Blue LED ON ), DOWN버튼 누르면 부저OFF( PEAK Blue LED OFF )임.

       ...이 상태에서 SET버튼을 누르면 다음단계(버튼음 조절모드)로 가고, MODE버튼을 누르면 조명밝기조절모드로 간다.

       ...일반모드로 복귀하려면, MODE버튼을 2회 누르거나, 또는 10초간 버튼누름이 없으면 자동복귀한다.

  2) 버튼누름음(Key Sound)조절모드:  컨트롤박스의 버튼을 누를 때마다 부저소리가 나게 하거나 끄는 기능임.

       ...컨트롤박스 LED가 점멸하면 버튼음 조절모드이며, UP/DOWN버튼 눌러서 부저ON/OFF 조절함.

       ...이 상태에서 SET버튼을 누르면 다음단계(1단계 워닝음 조절모드)로 가고, MODE버튼을 누르면 조명밝기조절모드로 간다.

       ...일반모드로 복귀하려면, MODE버튼을 2회 누르거나, 또는 10초간 버튼누름이 없으면 자동복귀한다.

  3) 1단계 워닝음 조절모드: 1단계 워닝rpm 구간에서 워닝램프 작동과 동조하여 부저 점멸작동함.

       ...워닝램프가 점멸하면 1단계 워닝음 조절모드이며, UP/DOWN버튼 눌러서 부저ON/OFF 조절함.

       ...이 상태에서 SET버튼을 누르면 다음단계(2단계 워닝음 조절모드)로 가고, MODE버튼을 누르면 조명밝기조절모드로 간다.

       ...일반모드로 복귀하려면, MODE버튼을 2회 누르거나, 또는 10초간 버튼누름이 없으면 자동복귀한다.

  4) 2단계 워닝음 조절모드: 2단계 워닝rpm 구간에서 워닝램프 작동과 동조하여 부저 작동함.

       ...워닝램프가 점등해 있으면 2단계 워닝음 조절모드이며, UP/DOWN버튼 눌러서 부저ON/OFF 조절함.

       ...이 상태에서 SET버튼을 누르면 처음단계( 오프닝음 조절모드)로 가고, MODE버튼을 누르면 조명밝기조절모드로 간다.

       ...일반모드로 복귀하려면, MODE버튼을 2회 누르거나, 또는 10초간 버튼누름이 없으면 자동복귀한다.



 *** 제품 작동 동영상 ( 실내촬영 , AVI file, 2.4Mb ) ***

자료 작성일자 : 2011. 7/7, 7/11( S/L 광량증대,외부출력선,실차테스트 )

                      2012. 9/24 ( 영어 매뉴얼 일부분...컨트롤박스 사용부분...번역 ), ,
