AutoGauge Pro Shift Light ( K5340-2 Model )

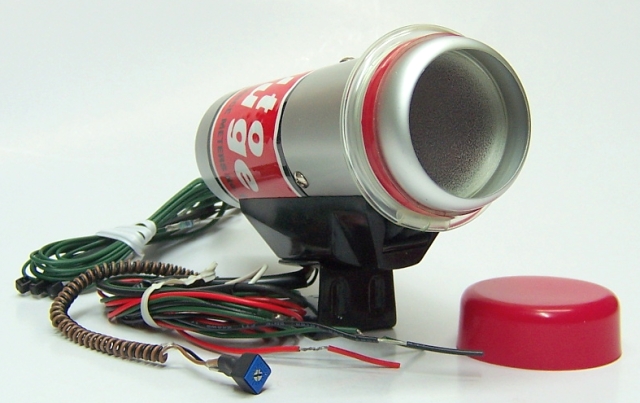

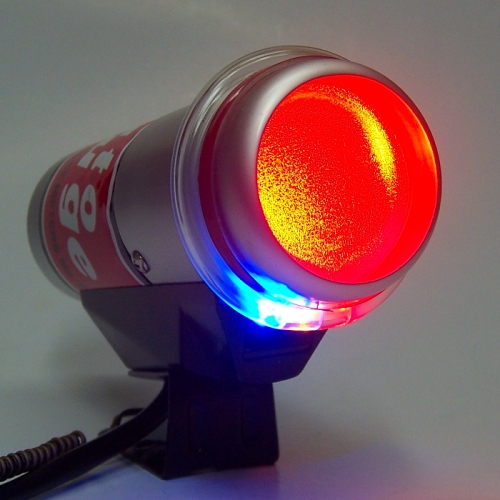

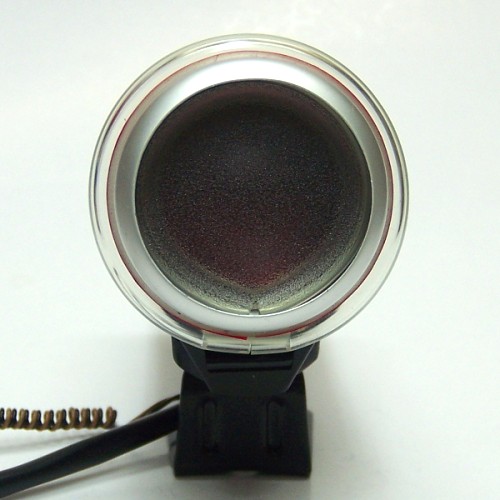

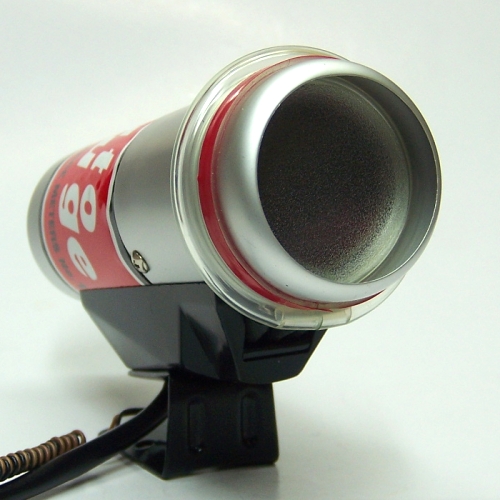

     ( 제품사진 - Shift Light OFF )              ( 제품사진 - Shift Light ON )               ( 제품사진 - Front View )

                         제 품 특 성

적용차종 : 12volt 점화엔진(2/3/4/6/8기통) 및 디젤엔진(CRDi 등).

                 ... 발전기펄스식 디젤엔진(뉴코,무쏘 등)에도 적용가능하며 별도주문사양임.



사용용도엔진rpm 쉬프트라잇 전문제품.

제품특징 :

  1. 고감도 rpm회로가 내장되어 적용차종이 다양한 쉬프트라잇(Shift Light) 전문제품으로서,

  2. Main Shift Light 에는 고광도 Red LED가 적용, 3단계의 Sub LED 추가배치로 쉬프트타이밍의 효과를 높여준다.

  3. 쉬프트라잇rpm 셋팅은 엑셀링하면서 본체 전선에 부착된 가변저항을 돌려 조정하게된다.

  4. Key-ON 時 1회 점등하는 오프닝 기능이 지원되며, 외부 솔레노이드밸브나 릴레이 연결용 신호라인도 제공된다.

DIY난이도: 초~중급,  무상A/S기간: 구입일 이후 1년 ( 정상적인 사용조건 ),  제품공급원: AutoGauge(Taiwan)

                        공급품 내역

1. 제품 본체 : 금속재질, Ø43.5x127Lx80H㎜, rpm회로 내장.

2. 쉬프트 라잇 : 밝은 Red LED ( 9 Chips ), Filter 부착.

3. Sub LED : Blue , Yellow, Red.

4. 본체쪽 전선 :

    ..빨강색( Red ) : 1 meter, 작동(+) 전원선. IG(+)전원에 연결.

    ..검정색( Black ) : 1 meter, (-)접지선. 차체 금속부위에 연결.

    ..초록색( Green ) : 1 meter, rpm신호 입력선.

    ..기타 : 가변저항선 60cm, 외부기기 신호출력선 (짧은 하양색).

5. 신호검출선(Green): 2m, rpm신호검출선, 47KΩ 저항부착.

    (본체고정용 피스 및 가변Kit 조절용 드라이버는 불포함)

6. 참고사항 : 업체사정에 따라 일부부품은 변경될 수 있음.

 차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )

1. 차량 점검 : RPM신호는 점화코일, 계기판/ECU쪽 등의 신호단자에서 검출되므로, 차량의 신호연결방법을 체크한다.

2. 준비 사항 : 고정용 피스, 소형 드라이버, 절연테입 등을 준비한 후, 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.

3. 기통수 선정 : 차량 엔진형식 및 검출신호 특성에 맞추어 본체뒷면의 엔진기통수(4/6/8 기통)를 선택한다.

4. 본체부착 :  데쉬보드 상단 등 적절한 위치에, 피스 등을 이용하여 본체를 부착/고정하며, 전선들은 차체틈새로 밀어 넣어 둔 후,

5. (+)전원연결 ( Red Color ) : 빨강색선을 IG(+) 전원 ( 실내휴즈박스의 계기판/Meter 퓨즈 등 ) 에 연결한다.

6. (-)접지연결 ( Black Color ) : 검정색선을 차체어스(페인트 벗겨진 차체금속부위)에 연결한다.

7. RPM신호선 연결 : 검출선의 저항Pin을 rpm신호단자에 적절히 연결하고, 실내인입후, 본체 녹색선에 연결한다.

     구체적인 연결작업은 공급업체 또는 차량정비자료를 참고하시고, 동봉된 영문 매뉴얼의 해당내용도 참고 하십시오.

8. 전선 정리 : 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

   신호검출선의 47KΩ저항은 차체쇼트 안전부품이며, 또한 Pin타입 터미날로서 연결작업을 용이케 합니다.

   엔진룸에서 실내로 전선을 인입할 경우,  옆휀더 틈새 우회접근방식도 활용하고,   무리한 라인 통과작업은 피하여 주십시오.

 제품사용안내

1. 쉬프트라잇( Shift Light ) RPM셋팅방법:

    ... Main 쉬프트라잇 rpm셋팅은 엑셀링하면서 가변저항을 소형드라이버로 돌려 설정하며, 조절범위는 0~7500rpm 정도임.

    ... 공장출하 초기셋팅값 :  Main 3000rpm ( Sub RED2700-YEL2500-BLU2300 ), 단, 2/3기통은 이 수치의 각 2배값.

    ... 가변저항 최소조절지점 (세팅값 Zero 지점)에서는 엔진OFF에서도 쉬프트라잇이 점등된다.

    ... Sub LED 작동점은 Main Light 설정에 따르며, 각각 Main Level의 75%(Blue),83%(Yellow),92%(Red) 정도임.

        例示: Main 6500rpm 셋팅時 RED6000-YEL5400-BLU4900rpm.  Main 2500rpm時 RED2300-YEL-2100-BLU1900rpm.

2. 외부기기 작동신호 관련:

    ... 외부기기 작동을 위하여 사용될 솔레노이드밸브나 릴레이 작동을 제어하기 위한 부품 별도 공급.

3.  일반적 주의사항: 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하십시오.

 제품의 규격 등

1.  제품명/용도 :  AutoGauge Pro Shift Light ( K5340-2 Model ) ,  엔진회전속도(rpm) 쉬프트라이트 전용제품.

2.  적 용 차 종 :   DC 12volt  점화엔진( 2/3/4/6/8 기통) 및 CRDi 디젤엔진.

3.  본 체 규 격 :   전자식 , rpm셋팅범위 0-7500rpm, 밝은 LED Shift Light 적용. Silver Color Metal, Ø43.5x127Lx80H㎜ Size.

4.  작 동 전 원 :   DC 12volt 차량전원, 소모전류(Shift Light포함) 약 100mA소모 ( DC 14.0 volt 기준).

5.  공 급 업 체 :   Taiwan Company (AUTO GAUGE).

6.  수입 및 AS :   워 상 사   Tel. 02-521-3213 ,  www.PowerBetter.com

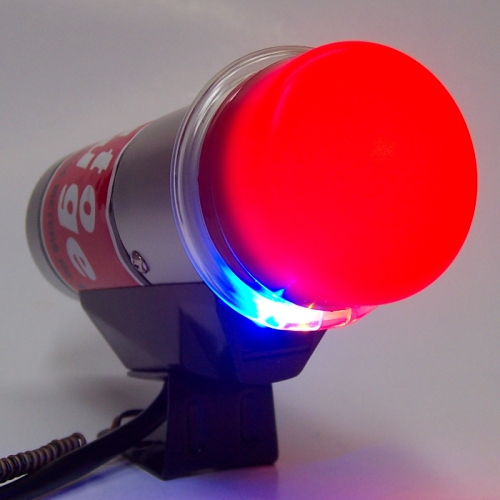

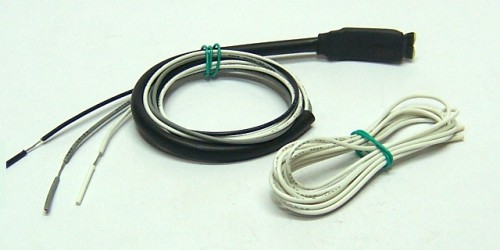

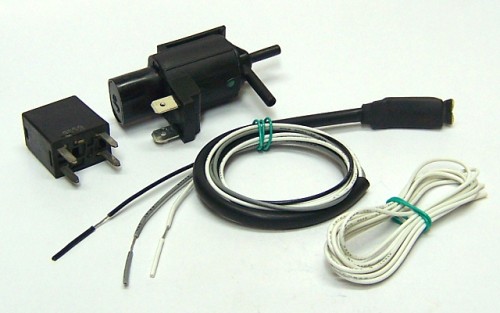

     (제품사진- Red Cover추가)           ( 솔레노이드밸브 제어용 부품:  (-)제어 회색선, 검정색 (-)접지, 하양색 신호선)



< 참고자료 :  거래처 쇼핑몰用 동영상 자료 300p gif, 98p gif >



자료 작성일자 : 2007. 8/3,  9/4, 12/2,   2009. 4/18 ( 모델변경 ),
