*** 사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! ***  ( 취급기간 : 2007. 12. 2 ~ , 장착공임  별도)

AutoGauge Pro Shift Light ( K5340-1 MODEL )

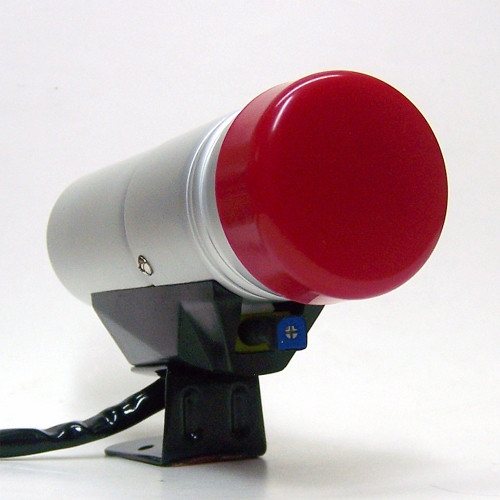

( 제품사진 - 쉬프트라잇 OFF )

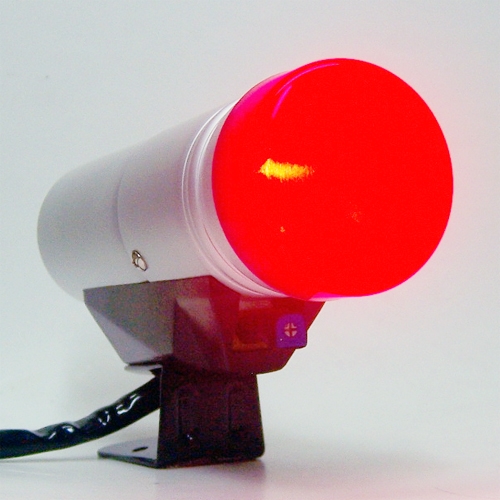

( 제품사진 - 쉬프트라잇 ON )

( 제품사진 - 쉬프트OFF, 스티커부착 )

                         제 품 특 성

적용차종 : 12volt 점화엔진(2/3/4/6/8기통) 및 디젤엔진(CRDi 등).

                 ...기타 다양한 차종에 적용가능, 별도문의 요망.

사용용도엔진rpm 쉬프트라잇 표시用.

제품특징 :

  1. rpm신호 전자회로 내장 쉬프트라잇 전용제품.

  2. 밝은 전구(Bulb) 타입 쉬프트라잇 적용( 눈부심 보호용 Red Cover 기본제공).

  3. rpm셋팅用 Kit 제공( 0~7500rpm用 가변Kit  및 5천rpm 고정Kit).

  4. Key-ON 時 오프닝 세레모니 지원(1회 점등방식).

DIY난이도: 초~중급, 제조원: Taiwan.

옵션 :  쌍용디젤엔진(무쏘,뉴코란도 등)에는 고객주문에 의거 전용 가변Kit (녹색)이 기본 공급됨.

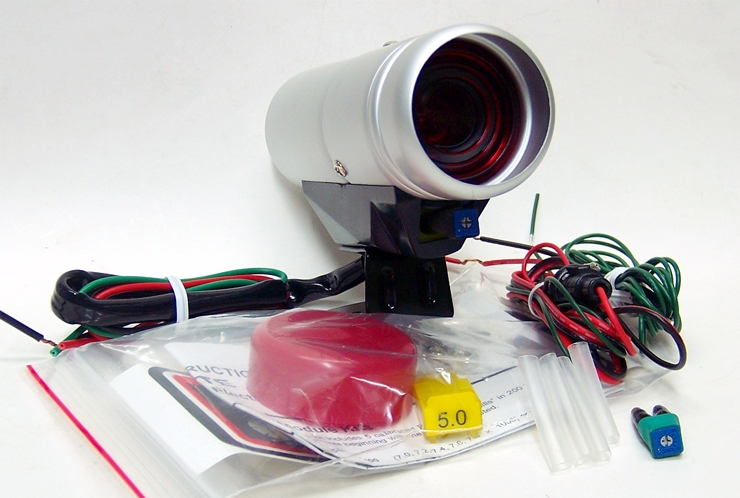

                        공급품 내역

1. 제품 본체 : 금속재질, Ø43.5x127Lx80H㎜, rpm회로 내장.

2. 쉬프트 라잇 : 밝은 전구(10Watt) 타입, Red Cover 동봉,

3. 본체쪽 전선 ( 각 40cm, 케이블튜브로 커버링, 연장용 전선 각 60cm 동봉) :

    ..빨강색( Red ) : 작동(+) 전원선. 휴즈부착, IG(+)전원에 연결.

    ..검정색( Black ) : (-)접지선. 차체 금속부위에 연결.

    ..초록색( Green ) : rpm신호 입력선.

4. 신호검출선(Green): 1.8m, rpm신호검출선, 47KΩ 저항부착.

5. 기타 : rpm셋팅Kit 2종류, 볼트, 스티커, 설명서 등. (본체고정용 피스 및 가변Kit 조절용 드라이버는 불포함)

6. 참고사항 : 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.

 차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )

1. 차량 점검 : RPM신호는 점화코일, 계기판/ECU쪽 등의 신호단자에서 검출되므로, 차량의 신호연결방법을 체크한다.

2. 준비 사항 : 고정용 피스, 소형 드라이버, 절연테입 등을 준비한 후, 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.

3. 기통수 선정 : 차량 엔진형식 및 검출신호 특성에 맞추어 본체뒷면의 엔진기통수(4/6/8 기통)를 선택한다.

4. 본체부착 :  데쉬보드 상단 등 적절한 위치에, 피스 등을 이용하여 본체를 부착/고정하며, 전선들은 차체틈새로 밀어 넣어 둔 후,

                    본체연장용 전선을 동봉된 투명수축튜브를 활용하여 연결한다.

5. (+)전원연결 ( Red Color ) : 빨강색선을 IG(+) 전원 ( 실내휴즈박스의 계기판/Meter 퓨즈 등 ) 에 연결한다.

    ☞  쉬프트라잇 점등시 내부Bulb(10와트) 소모전류수준을 감안, (+)전원선에는 유리관휴즈(3A)가 배치되어 있습니다.

6. (-)접지연결 ( Black Color ) : 검정색선을 차체어스(페인트 벗겨진 차체금속부위)에 연결한다.

7. RPM신호선 연결 : 검출선의 저항Pin을 rpm신호단자에 적절히 연결하고, 실내인입후, 본체 녹색선에 연결한다.

     구체적인 연결작업은 공급업체 또는 차량정비자료를 참고하시고, 동봉된 영문 매뉴얼의 해당내용도 참고 하십시오.

8. 전선 정리 : 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

   신호검출선의 47KΩ저항은 차체쇼트 안전부품이며, 또한 Pin타입 터미날로서 연결작업을 용이케 합니다.

   엔진룸에서 실내로 전선을 인입할 경우,  옆휀더 틈새 우회접근방식도 활용하고,   무리한 라인 통과작업은 피하여 주십시오.

 제품사용안내

1. 쉬프트라잇( Shift Light ) RPM셋팅방법:

    ..... 본체 하단부 소켓에 가변Kit (0~7500rpm) 또는 고정Kit (5000rpm)을 삽입하여 셋팅하게 되며,

    ..... 공장출고시 본체소켓에는 가변Kit 이 약 4000rpm에 셋팅되어 삽입되어 있고, 소형 드라이버로 사후 조절가능함.

    ..... 가변Kit 조절방법은, 엔진가동하여 rpm게이지 지침을 보면서 쉬프트라잇이 점등되는 지점에 맞추면 되며,

    ..... 동봉된 5000rpm 고정Kit을 사용하려면, 가변Kit을 뽑은 후, 그 소켓에 고정Kit을 끼우면 됩니다.

2.  일반적 주의사항: 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하십시오.

 제품의 규격 등

1.  제품명/용도 :  AutoGauge Pro Shift Light ( K5340-1 MODEL ) ,  엔진회전속도(rpm) 쉬프트라이트 표시용.

2.  적 용 차 종 :   DC 12volt  점화엔진( 2/3/4/6/8 기통) 및 CRDi 디젤엔진.

3.  본 체 규 격 :   전자식 , rpm셋팅범위 0-10000rpm, 밝은 전구(Bulb) Shift Light 적용. Silver Color Metal, Ø43.5x127Lx80H㎜ Size.

4.  작 동 전 원 :   DC 12volt 차량전원, 소모전류(Shift Light포함) 약 800mA소모 ( DC 14.0 volt 기준).

5.  공 급 업 체 :   Taiwan Company (AUTO GAUGE).

6.  수입 및 AS :   워 상 사   Tel. 02-521-3213 ,  www.PowerBetter.com

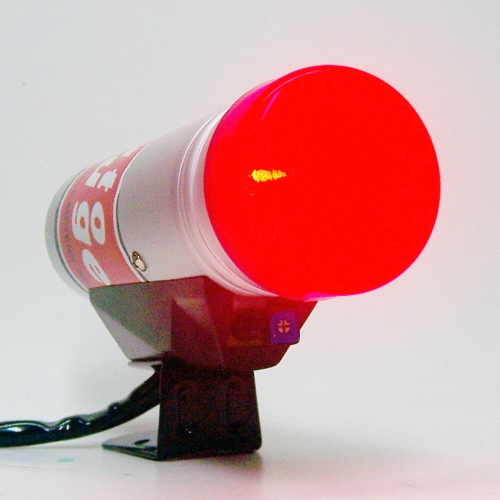

( 제품사진 - 쉬프트ON, 스티커부착 )

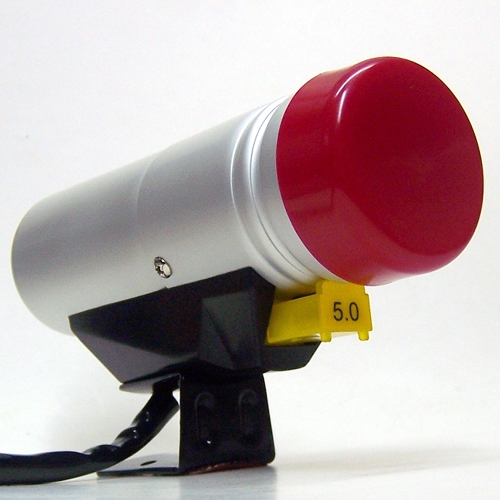

( 제품사진 - 쉬프트OFF, 고정Kit )

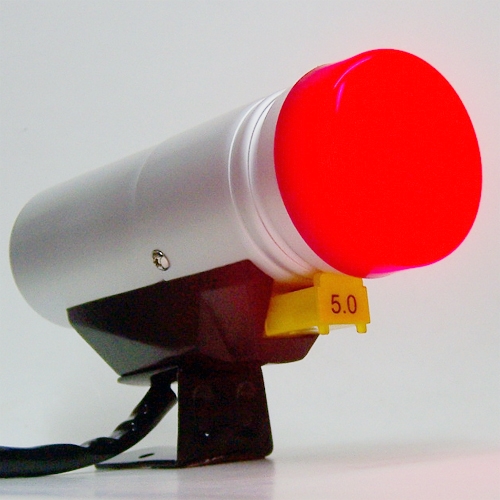

( 제품사진 - 쉬프트ON, 고정Kit )

자료 작성일자 : 2007. 8/3,  9/4(무쏘/코란도 DA-100 불필요), 12/2, 2009.6/19,
