*** 사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! ***  ( 취급기간 : 2007. 12. 2 ~ , 장착공임  별도)

AutoGauge Pro Shift Light ( K5340-3 MODEL )

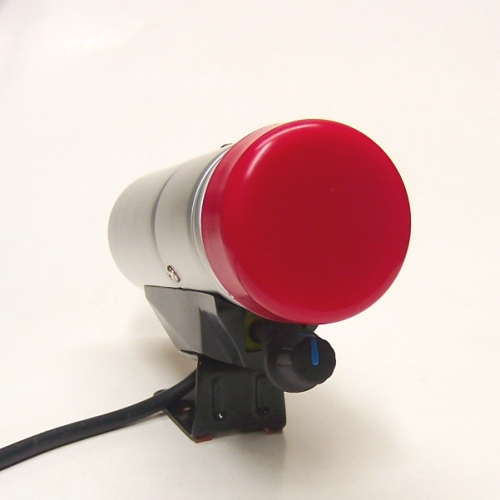

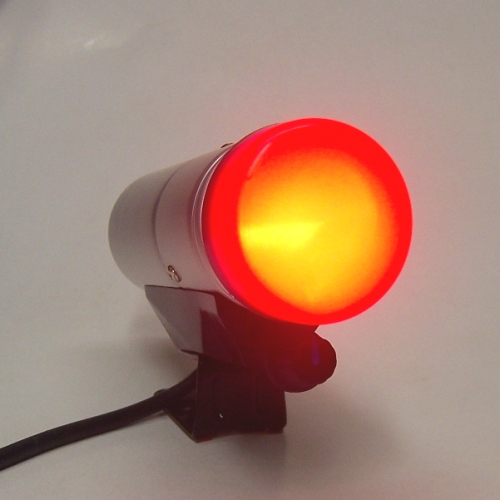

                 ( 제품사진 - 쉬프트라잇 OFF )                                       ( 제품사진 - 쉬프트라잇 ON )

                         제 품 특 성

적용차종 : 12volt 점화엔진(4/6/8기통) 및 디젤엔진(CRDi 등).

사용용도엔진rpm 쉬프트라잇 표시 및 외부제어用.

제품특징 :

  1. 펄스신호( rpm / speed ) 감지 전자회로 내장 쉬프트라잇 전용제품.

  2. 밝은 red LED 타입 쉬프트라잇 적용( 눈부심 보호용 red Cover 채택).

  3. 외부 릴레이/솔레노이드/부저 작동제어用 (-)출력라인 배치.

  4. 셋팅用 Kit 제공( 0~7000rpm用 가변Kit 배치, 5천rpm 고정Kit 동봉).

  5. Key-ON 時 오프닝 세레모니 지원(1회 점등방식).

DIY난이도: 초~중급, 제조원: Taiwan.

옵션 :  쌍용디젤rpm(무쏘,뉴코란도 등)에는 고객주문에 의거 전용 가변Kit (녹색)이 공급.

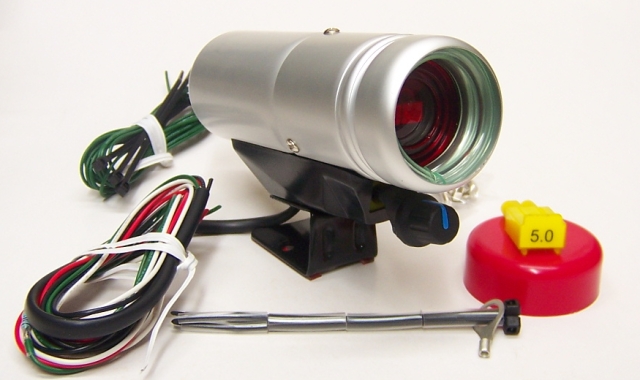

                        공급품 내역

1. 제품 본체 : 금속재질, Ø43.5x127Lx80H㎜,

2. 쉬프트라잇 : 밝은 red LED 타입, red Cover 동봉,

3. 본체쪽 전선 ( 각 1.2m, ) :

    ..빨강색( Red ) : 작동(+) 전원선. IG(+)전원에 연결.

    ..검정색( Black ) : (-)접지선. 차체 금속부위에 연결.

    ..초록색( Green ) : rpm신호 입력선 ( 안전저항 부착 ).

    ..하양색( White ) : 외부출력선 ( (-)제어 라인 ).

4. 신호검출선(Green): 2m, rpm신호검출선, 47KΩ 저항부착.

5. 기타 : 설명서,케이블타이,링터미널,수축튜브,볼트,스티커 등.

6. 참고사항 : 위 적용부품의 일부분에 대하여는

제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.

 차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )

1. 차량 점검 : RPM/Speed 신호는 계기판/ECU쪽 등의 신호단자에서 검출되므로, 차량의 신호연결방법을 체크한다.

2. 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.

3. 기통수 선정 : 차량 엔진형식 및 검출신호 특성에 맞추어 본체뒷면의 엔진기통수(4/6/8 기통)를 선택한다.

4. 본체부착 :  데쉬보드위 등 적절한 위치에, 피스 등을 이용하여 본체를 부착하며,

     전선들은 차체틈새로 밀어 넣어 둔 후, 아래 전선연결 작업후 작동실험 마친 후 본체를 고정한다.

5. (+)전원연결 ( Red Color ) : 빨강색선을 IG(+) 전원 ( 실내휴즈박스의 계기판/Meter 퓨즈 등 ) 에 연결한다.

6. (-)접지연결 ( Black Color ) : 검정색선을 차체어스(페인트 벗겨진 차체금속부위)에 연결한다.

7. 신호선 연결 : 검출선의 저항Pin을 rpm/speed신호단자에 적절히 연결하고, 본체 녹색선에 연결한다.

     구체적인 연결작업은 공급업체 또는 차량정비자료를 참고하시고, 동봉된 영문 매뉴얼의 해당내용도 참고 하십시오.

8. 전선 정리 : 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

   신호검출선의 47KΩ저항은 차체쇼트 안전부품이며, 또한 Pin타입 터미날로서 연결작업을 용이케 합니다.

   엔진룸에서 실내로 전선을 인입할 경우,  옆휀더 틈새 우회접근방식도 활용하고,   무리한 라인 통과작업은 피하여 주십시오.

 제품사용안내

1. 쉬프트라잇( Shift Light ) RPM/SPEED 셋팅방법:

    ..... 본체 하단부 소켓에 가변Kit (0~7000rpm) 또는 고정Kit (5000rpm)을 삽입하여 셋팅하게 됨.

    ..... 가변Kit은 엔진가동후 계기판rpm/speed 지침을 보면서 쉬프트라잇 점등지점에 맞추면 된다.

    ..... 동봉된 5000rpm 고정Kit을 사용하려면, 가변Kit을 뽑은 후, 그 소켓에 고정Kit을 끼우면 됩니다.

2. 외부제어기능 사용방법:

    ..... DC12volt用 릴레이/솔레노이드 및 부저를 쉬프트라잇과 연계하여 작동시키는 기능임.

    ..... 본체 하양색전선이 출력선으로서, 출력은 동 외부부품의 (-)라인 제어방식임.

    ..... 연결은 릴레이/솔레노이드/부저의 (-)단자를  외부제어선에 연결하고, (+)단자는 (+)12volt전원에 연결하면 됨.

3.  일반적 주의사항: 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하십시오.

 제품의 규격 등

1.  제품명/용도 :  AutoGauge Pro Shift Light ( K5340-3 MODEL ) ,  엔진rpm/speed 쉬프트라이트 표시용.

2.  적 용 차 종 :   DC 12volt  점화엔진( 4/6/8 기통) 및 CRDi 디젤엔진.

3.  본 체 규 격 :   펄스감지식 , rpm셋팅범위 0-7000rpm, 밝은 redLED Shift Light 적용. Silver Color Metal, Ø43.5x127Lx80H㎜ Size.

4.  작 동 전 원 :   DC 12volt 차량전원, 소모전류(Shift Light포함) 약 70mA소모 ( 외부제어라인 0.5A 소통可).

5.  공 급 업 체 :   Taiwan Company (AUTO GAUGE).

6.  수입 및 AS :   워 상 사   Tel. 02-521-3213 ,  www.powerbetter.com

자료 작성일자 : 2007. 8/3,  9/4(무쏘/코란도 DA-100 불필요), 12/2, 2009.6/19,

                      2011.8/20 ( 모델변경, LED타입, 외부제어기능 ),
