( 제품사진 - 쉬프트라잇 OFF )
( 제품사진 - 쉬프트라잇 ON )
( 제품사진 - 쉬프트OFF, 스티커부착 )
적용차종 : 12volt 점화엔진(4/6/8기통) 및 디젤엔진(CRDi 등).
...기타 다양한 차종에 적용가능, 별도문의 요망.
사용용도 : 엔진rpm 쉬프트라잇 표시用.
제품특징 :
1. rpm신호 전자회로 내장 쉬프트라잇 전용제품.
2. 밝은 적색 LED라잇 적용( 눈부심 보호용 Red Cover 기본제공).
3. rpm셋팅用 Kit 제공( 0~7500rpm用 가변Kit 및 5천rpm 고정Kit).
4. Key-ON 時 오프닝 세레모니 지원(1회 점등방식).
DIY난이도: 초~중급, 제조원: Taiwan, 가격: W66000
옵션 : 쌍용디젤엔진(무쏘,뉴코란도 등)에도 DA-100 어뎁터 불필요, 전용 가변Kit 서어비스 공급해드립니다.
공급품 내역
1. 제품 본체 : 금속재질, Ø43.5x127Lx80H㎜, rpm회로 내장.
2. 쉬프트 라잇 : 고광도 적색LED Type, Red Cover 동봉,
3. 본체쪽 전선 ( 각 1 Meter, 케이블튜브로 커버링 ) :
..빨강색( Red ) : 작동(+) 전원선. 차량의 IG(+)전원에 연결.
..검정색( Black ) : 공통(-)접지선. 차체 금속부위에 연결.
..초록색( Green ) : rpm신호 입력선.
4. 신호검출선(Green): 1.8m, rpm신호검출선, 47KΩ 저항부착.
5. 기타 : rpm셋팅Kit 2종류, 양면테입, 볼트, 스티커, 설명서 등.
(본체고정용 피스 및 가변Kit 조절용 드라이버는 불포함)
6. 참고사항 : 위 적용부품의 일부분에 대하여는 제조원/수입업체의
사정에 따라 예고없이 변경될 수 있습니다.
차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )
1. 차량 점검 : RPM신호는 점화코일, 계기판/ECU쪽 등의 신호단자에서 검출되므로, 차량의 신호연결방법을 체크한다.
2. 준비 사항 : 고정용 피스, 소형 드라이버, 절연테입 등을 준비한 후, 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.
3. 기통수 선정 : 차량 엔진형식 및 검출신호 특성에 맞추어 본체뒷면의 엔진기통수를 선택한다.
4. 본체부착 : 데쉬보드 상단 등 적절한 위치에, 피스 등을 이용하여 본체를 부착/고정하며, 전선들은 차체틈새로 밀어 넣어 둔다.
5. (+)전원연결 ( Red Color ) : 빨강색선을 IG(+) 전원 ( 실내휴즈박스의 계기판/Meter 퓨즈 등 ) 에 연결한다.
6. (-)접지연결 ( Black Color ) : 검정색선을 차체어스(페인트 벗겨진 차체금속부위)에 연결한다.
7. RPM신호선 연결 : 검출선의 저항Pin을 rpm신호단자에 적절히 연결하고, 실내인입후, 본체 녹색선에 연결한다.
☞ 구체적인 연결작업은 공급업체 또는 차량정비자료를 참고하시고, 동봉된 영문 매뉴얼의 해당내용도 참고 하십시오.
8. 전선 정리 : 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.
☞ 신호검출선의 47KΩ저항은 차체쇼트 안전부품이며, 또한 Pin타입 터미날로서 연결작업을 용이케 합니다.
☞ 엔진룸에서 실내로 전선을 인입할 경우, 옆휀더 틈새 우회접근방식도 활용하고, 무리한 라인 통과작업은 피하여 주십시오.
제품사용안내
1. 쉬프트라잇( Shift Light ) RPM셋팅방법:
..... 본체 하단부 소켓에 가변Kit (0~7500rpm) 또는 고정Kit (5000rpm)을 삽입하여 셋팅하게 되며,
..... 공장출고시 본체소켓에는 가변Kit 이 약 4000rpm에 셋팅되어 삽입되어 있고, 소형 드라이버로 사후 조절가능함.
..... 가변Kit 조절방법은, 엔진가동하여 rpm게이지 지침을 보면서 쉬프트라잇이 점등되는 지점에 맞추면 되며,
..... 동봉된 5000rpm 고정Kit을 사용하려면, 가변Kit을 뽑은 후, 그 소켓에 고정Kit을 끼우면 됩니다.
2. 일반적 주의사항: 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하십시오.
제품의 규격 등

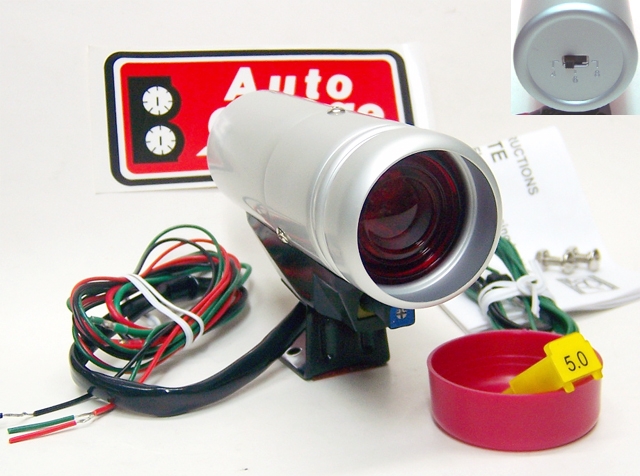

1. 제품명/용도 : AutoGauge SHIFT LIGHT ( K5340 MODEL ) , 엔진회전속도(rpm) 쉬프트라이트 표시용.
2. 적 용 차 종 : DC 12volt 점화엔진( 4/6/8 기통) 및 CRDi 디젤엔진.
3. 본 체 규 격 : 전자식 , rpm셋팅범위 0-15000rpm, 고광도 red LED Shift Light 적용. Silver Color Metal, Ø43.5x127Lx80H㎜ Size.
4. 작 동 전 원 : DC 12volt 차량전원, 소모전류(Shift Light포함) 약 50m소모 ( DC 14.0 volt 기준).
5. 공 급 업 체 : Taiwan Company (AUTO GAUGE).
6. 수입 및 AS : 파 워 상 사 Tel. 02-521-3213 , www.PowerBetter.com
( 제품사진 - 쉬프트ON, 스티커부착 )
( 제품사진 - 쉬프트OFF, 고정Kit )
( 제품사진 - 쉬프트ON, 고정Kit )
자료 작성일자 : 2007. 8/3, 9/4(무쏘/코란도 DA-100 불필요),
