I. 오일필터쪽 OPOT브라켓 활용 유압센서 및 유온센서 설치방안

1. 적용차종: 승용차량

  ... 현대/기아/삼성차

  ... 대우차량

2. 적용불가 차량 :

 1) 승합차량, 쌍용차,

     아카디아 등.

 2) 오일쿨러 어뎁터

     기설치 차량.

오일필터 유온압센서 브라켓 ( OPOT )

Taiwan제 ,  \39600

1. 센서홀 4개(1/8 NPT). 오링, 매꿈나사 4개 포함.

2. 대만 1/8 NPT 센서, 일본계열 1/8 PT 센서 공용.

3. 브라켓 사이즈 : 두께 28mm, 외경 80mm

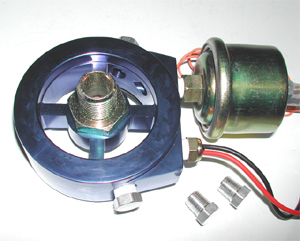

유온압센서 및 매꿈나사 체결도

영문 사용설명서(Manual) 자료

  II. 유압스위치쪽  T-Joint 활용 유압센서 설치방안

나사규격 1/8 PT 유압스위치 차량 (현대/기아/삼성 승용승합 전차종) 유압센서 T-Joint 방안

현대기아삼성 제1안

1. 작업공간 협소 차량

2. 엔진열기 노출 차량

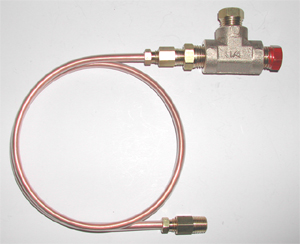

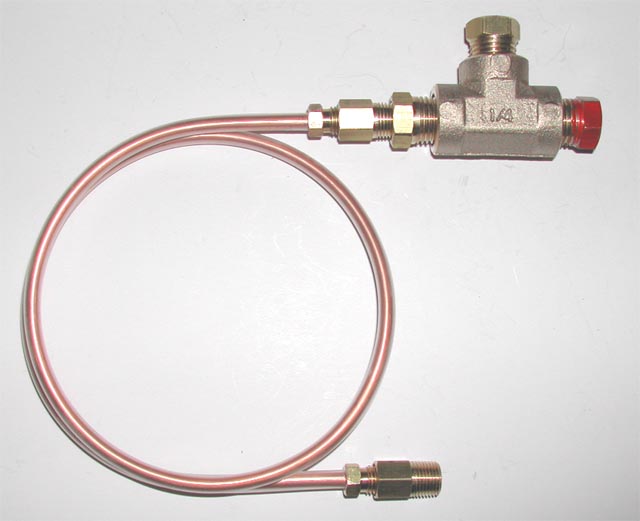

현대기아삼성차用 동연장관 및 T조인트 W16500

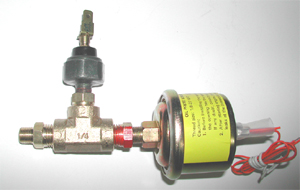

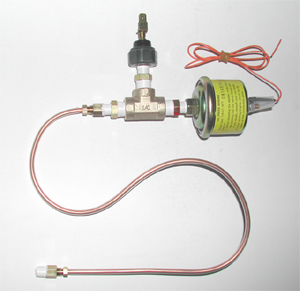

유압스위치와 유압센서 조립도 예시

현대 기아 삼성 제2안

1. 작업공간 양호 차량

2. 엔진열 비노출 차량

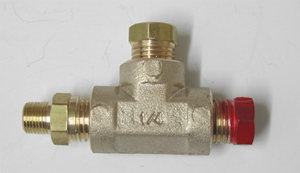

현대기아삼성차用 T조인트 자재 W9900

 나사규격 M12 Bolt 유압스위치 차량 (쌍용/벤츠 등) 유압센서 T-Joint 방안

쌍용차 T조인트 방안

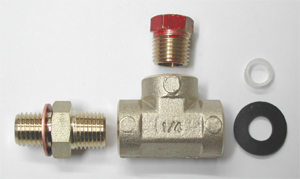

쌍용차用 유압 T조인트 자재 W11000

 (동파이프는 불필요하나, 추가시엔 W6600 추가)

유압센서와 쌍용유압스위치 조립도 예시

나사규격 M14 Bolt 유압스위치 차량 ( 대우차 등) 유압센서 T-Joint 방안

대우차 T조인트 방안

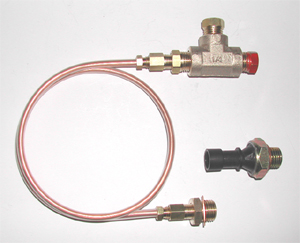

오일팬부싱 활용 유압 T조인트 자재 예시

( 현대用 동연장관,T조인트에 오일팬부싱 추가 )

 ( 1단자형 유압스위치는 현대부품으로 교체적용 )

기존 유압스위치 나사用 T자재 개발前 응용모델임

 ( 3단자형 유압스위치 차량인 에스페로등은 적용불가)

유압스위치와 유압센서 조립도 예시

타업체 수입분

사용자 유의사항

AutoGauge 유온 동봉자재 '+'字조인트 자재

 암나사 1/8 PT인 현대/기아 엔진에는 적용불가 !

 엔진 암나사 손상 및 체결불량으로 파손위험 있음 !

....당사는 4년전 수입초기부터 적용하지 않았음....

....엔진쪽 암나사 1/8 NPT 인 외국 차량用 자재임....

....'+'자/'T'자 방식은 액체온도 측정에는 부적절함.
