제품사용설명서(User Manual)                                              POWER e MONITOR ( DVA-200 Model )

 1. 제품의 특징



  ……  DVM-200 (Digital Volt Meter)에  Ampere Sensor를 추가하여,  DC 전압/전류계로서 작동함.

  ……  작은 사이즈, 편리한 탈부착성, 측정 안정성 등 차량에서 사용하기에 적합한 DIY 상품이다.

차량 전원부(배터리/발전기) 전압수준 체크와, 전원부 및 각종 전장품에 흐르는 전류를 계속하여 모니터할 수 있다.

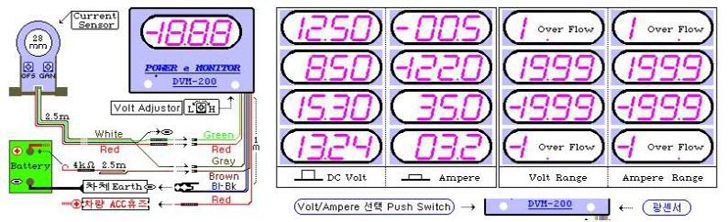

 2. 차량에의 설치방법



 1) 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.  또한, 스페너, 절연테이프 등도 준비한다.

2) 본체 부착 :  계기판 주위 그늘진 곳에 내열 양면테이프 등으로 부착하며,  전선들은 차체틈새로 밀어 넣는다.

3) 플러스(+) 전원연결(적색,Red) : 실내휴즈박스의 ACC휴즈(시거휴즈등)를 뽑은 후,  Pin(10옴,¼W휴즈저항)

        휴즈발에  감거나, 휴즈홀더에 삽인한 채,휴즈를 다시 끼운다.(주의: 배터리 상시전원에의 연결은 취급점에 문의!)

4) 마이너스(-) 전원연결 : 흑색 악어클립을 차체어스 ( 페인트 벗겨진 차체 금속부위 ) 에 물린다.

5) 전압검출선 연결 : 2.5m 갈색선의 Pin을 배터리 (+)단자에 연결, 실내인입후, 본체의 전압입력선(갈색)에 연결한다.



6) 전류센서 설치 : 배터리 마이너스 (-)단자 탈거한 후, 측정대상 케이블을 전류센서의 Hall에 끼우고, 적절히 고정한다.

    (참조: 전류의 흐름이 센서의 화살표 방향이면 측정값은 Plus, 반대방향이면 Minus값이 표시되므로, 센서설치시 방향 검토 !)

7) 케이블의 연결 : 전선색깔에 맞추어 본체 전선과 연결( 적색-적색, 녹색-녹색, 백색-백색, 흑색-흑색, 투명수축튜브활용)

8) 전선 정리 : 제품장착후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

3. 전류센서의 사용안내



1) 낮은 전류 측정시, 표시되는 Ampere 값에서 센서의  영점오차(Zero Offset,±0.6이내)를 차감하여 읽는다.

2) 센서 케이블의 차체 쇼트 주의: 쇼트 발생시 본체를 보호하기 위하여 휴즈(저항타입)가 설치되어 있다.

3) 휴즈 교체, VR재조정(OFS 및 GAIN)은 취급처에 확인요.



 4. 제품의 사후관리



1) 매1,000시간(약1년) 사용후, 표준 전압계와 비교하여 차이 있으면 밑면 우측VR (Volt Adjustor) 0점 재조정요.

2) 과다한 습기·진동·온도, 화학약품은 피하여 주십시오.

 5. 제품의 규격



1) 제품명/용도 :  POWER e MONITOR (DVA-200 model) ,   DC Volt / DC Ampere 의 측정 표시용.

2) 본 체 규 격 :  3½ red LED Digital Volt Meter , 케이스는 ABS , Metalic Silver Color , 64x47x18mm Size.

3) 작 동 전 원 :  DC 10.5 - 19 volt,  14volt 에서 66mA (dark) - 76mA (bright) 소모.

4) 표 시 범 위 :  DC +/- 19.99v(오차 +/- 0.02v, 입력저항 10M옴), DC +/- 199.9A(오차 Zofs & +/- 1%의 직선도)

5)  제 조 업  체 :  워 상 사   Tel. 02-521-3213 ,  www.PowerBetter.com

    2003/11/01                                          A/S 및 기술지원: 파워상사( Tel. 02-521-3213,  www.powerbetter.com )

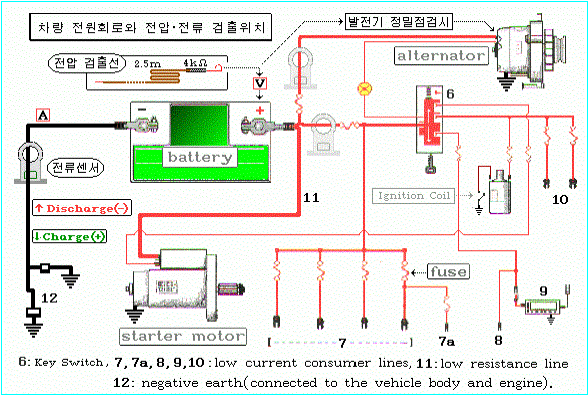

1.전압 검출점 : 배터리  단자의 측정이 안정적임

 1) 실내 배선은 전기장치 가동시 전압강하(Voltage Drop)가 발생되는 경향이 있어 측정전압이 다소 낮게 표시됨.

 2) 발전기 정밀점검시 발전기 출력단자에서 직접 측정함. ( 전압검출선의 여유부분은 배터리 주변에 감아 놓으면 편리함)

2.전류 검출점 : ‘전류센서의 설치위치에 따라....’

1) 배터리 마이너스(-) 어스 케이블:  ....엔진OFF에서는 각종 전장품의 사용전류량, 시동시엔 크랭킹 소모전류,

엔진가동상태에선 발전기출력전류에서 전장품소모량을 차감한 전류값( + 는 배터리 충전량, - 는 방전량) 측정됨

 2) 발전기 충전 케이블   : 발전기 출력전류량이 측정됨.

 3) 전장품 플러스 케이블 : 해당 전장품의 소모전류량이 측정됨.
