제품사용설명서(User Manual)                                        POWER e MONITOR ( DVM-200 VOLTs Model )

 1. 제품의 특징

 1) 측정Range가 일반모드(±19.99 volt) 및 미세모드(±1.999 volt)  두 가지인  'Two Mode'  LED Digital Voltmeter로서,

 2) 일반모드는 12volt 차량 전원부...배터리/발전기... (+)전압 체크에 사용되며. 안정적인 배터리(+)단자 직접계측이 가능함.

 3) 미세전압모드는 차량 (-)접지회로의 접지전위체크,  산소센서 등의 센서류 출력전압체크 등에 활용될 수 있음.

 4) 배선등 설치자재 기본제공으로 차량설치가 용이하며, 작은 사이즈, 편리한 탈부착성 등 차량사용에 적합한 DIY상품이다.

 2. 차량에의 설치방법

 1) 준비사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.  또한, 스페너, 절연테이프 등도 준비한다.

 2) 본체부착 : 동봉된 내열 양면테이프를 제품뒷면이나 밑면에 접착하여 계기판 주위에 부착하거나,

                      별매품인 흡착판을 활용하여 앞유리창에 부착하고, 본체부착후 전선들은 차체틈새로 밀어 넣는다.

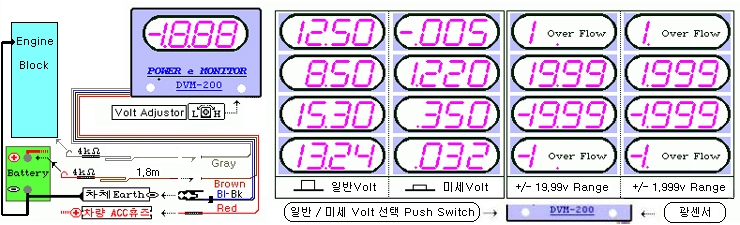

 3) (+)전원연결: 빨강색선(Red)을 실내휴즈박스의 전원휴즈( ACC+인 시거휴즈, IG+인 계기판휴즈 등)에 연결한다.

 4) (-)접지연결: 흑청색선(Black-Blue)을 차체어스(페인트 벗겨진 차체 금속부위)에 연결 (필요시 악어클립 활용).

 5) 일반전압검출선 연결: 1.8m 갈색선의 Pin (4kΩ저항)을 배터리 (+)단자에 연결, 실내인입후, 본체갈색선에 연결한다.

 6) 미세전압검출선 연결: 1.8m 회색선의 Pin (4kΩ저항)을 엔진블럭(-)단자 등에 연결, 실내인입후, 본체회색선에 연결.

 7) 전선 정리 : 제품장착후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

 8) 전압모드구분: 본체 앞면 좌하귀쪽 하양색 푸쉬락 스위치를 누를 때마다 일반/미세 전압모드로 각각 변경 선택된다.

     ..... 실제 장착작업시, 일반전압검출선/미세전압검출선은 편의에 따라 이를 생략하거나 다른 방법도 적용가능합니다.

3. 12volt차량 전원전압 체크 활용방법

 1) 차량전기 공급원: 엔진시동시까지는 배터리, 시동이후에는 발전기가 주공급원이고 부족전류는 배터리로부터 공급된다.

   ☞ 볼트미터 표시전압은, 엔진OFF에서는 배터리 전기저장정도를, 엔진가동상태에선 발전기 출력 전압수준을 나타낸다.

 2) 배터리 충전상태 체크 : 엔진OFF 수시간 경과후(표면전기 사라진 후), 경부하(브레이크) 작동상태에서 수분간 체크.

   ☞ 12.5v 이상이면 만충전, 12.2v(75% 충전) 이상이면 양호, 11.7v 이상이면 재충전 필요, 11.5v 정도는 시동 하한선.

 3) 발전기 전압수준 체크 :

   ☞ 발전기의 전압수준은 배터리(12v) 보다 1~2 volt 높은 13.2v ~ 15.2v 범위로서, 온도 및 전류요구량에 따라 변한다.

       정상 보다 낮은 저전압 수준이면 배터리 충전부족으로, 과전압 수준이면 과충전 때문에 배터리가 손상될 수 있슴.

   ☞ 부하 전장품의 소모전류 과다時, 발전/공급전류 부족時, 배터리 연결커넥션 불량時에도 전압수준이 낮아 지며,

       엔진이 뜨거운 상태에서 15volt 수준을 계속하여 초과하면 과충전 위험상태임 !

4. 12volt차량 미세전압 체크 활용방법

 1) 차량 각 접지부.... 배터리 (-)단자, 엔진블럭접지부, 차체새시 접지부.....사이에는 전선/단자/볼트 등으로 상호연결되어

     있는 바, 차령 경과에 따라 또는 전류소모 정도의 차이에 따라, 배선자체나 연결부 접촉저항이 증가되어 대전류소통에

     애로가 초래되어 해당 전장품의 가동에 지장이 초래될 수 있어 이를 점검하기위하여 미세전압모드가 활용될 수 있음.

 2) 접지부間 전위차이는 가능한 많은 전장품들을 단계적으로 추가 가동하면서...부하전류점증방식... 관찰될 수 있는데,

     전통적인 기준은 0.2volt를 상한선으로 봅니다마는 그 차이는 작을수록 좋을 것입니다.

 3) 센서출력전압 체크 등의 전문분야 활용방법에 대하여는 전문 정비사와 상의해주시기 바랍니다.

 5. 제품의 사후관리

1) 매1,000시간(약1년) 사용후, 표준 전압계와 비교하여 차이 있으면 밑면 우측VR (Volt Adjustor) 0점 재조정요.

2) 과다한 습기·진동·온도, 화학약품은 피하여 주십시오.

 6. 제품의 규격 등

1) 제품명/용도 :  POWER e MONITOR (DVM-200 VOLTs model),  DC 12volt 차량용 디지탈 볼트미터.

2) 본 체 규 격 :  3½ red LED Digital Volt Meter , 케이스는 ABS , Metalic Silver Color , 64x47x18mm Size.

3) 작 동 전 원 :  DC 7 - 19 volt,  14volt 에서 30mA (dark) - 40mA (bright) 소모.

4) 표 시 범 위 :  일반전압Mode  DC ±19.99 volt (허용오차 +/-.02v). 미세전압Mode ±1.999 volt (오차 +/-.002v).

5) 제 조 업 체 :  파 워 상 사   Tel. 02-521-3213 ,  www.PowerBetter.com

    2007/02/04                                     A/S 및 기술지원: 파워상사( Tel. 02-521-3213,  www.powerbetter.com )
