Digital Ampere/Volt Meter ( DVM200AV ) ...제품이미지는 실제와 다소 차이날 수 있습니다!

..... DC 500암페어의 대용량 Ampere Meter 에 정밀 Volt Meter 기능까지  !

적용차량 : DC 12volt 전차종 ( 대용량 전장품 및 발전기 전류 체크에 유용함 )

제품특징 :

  1. LED Digital Ampere Meter로서, 12volt 차량 전류흐름상황을 모니터링할 수 있슴.

  2. Digital Voltmeter 기능겸비로, 12volt 차량 전원부 (+)전압상황을 모니터링할 수 있슴..

  3. 전류센서, 배선,단자,양면테잎 등 설치자재 기본제공으로 차량설치가 용이함.

  4. Metalic Siver Color,  Compact Size, 주변밝기에 대응하는 광센서 채택.

DIY난이도: 초~중급,(과다한 습기·진동·온도·자석, 화학약품의 사용환경은 가능한 한 피하십시오.)

무상A/S기간: 구입일이후 본체1년 센서6개월(정상적인 사용조건),

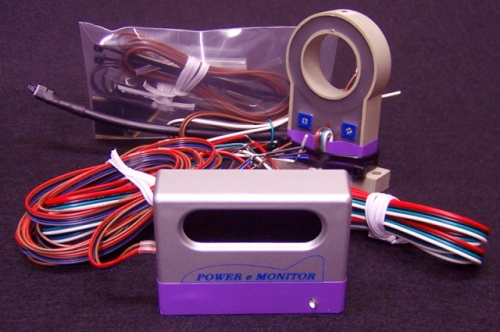

                                         DVM200AV 모델 공급품 내역

1. 본체 : red LED Digital Ampere/Volt Meter, Plastic Housing, 64x47x18mm Size.

2. 본체쪽 전선 : 6선 ( Color Flat Cable 5선 포함 ), 각 1 meter 이상.

    ...빨강색 (Red): 작동(+), 저항형휴즈 배치,  차량의 ACC(+) / IG(+) 전원에 연결.

    ...검정색 파랑색 (Black, Blue ): (-)접지선. 차체 금속부위에 연결. 링터미널선 동봉.

    ...갈색선 (Brown): 본체 신호입력선 ( 가느다란 갈색선임 ),

    ...전류센서 연결선 :  4선 각 1.5meter ( Red, Black,Green,센서출력 White ).

3. 전류센서 : 전선통과 홀사이즈 Ø28mm, DC +/- 500 Ampere 용량, 정밀도 +/- 1%.

                   4선 각 1.5meter ( Red, Black,Green,센서출력 White ).

4. 기능선택 스위치: 3선 각 60cm (가느다란 갈색선 본체입력, 백색은 Ampere센서연결, 굵은갈색은 Volt연결).

5. 연장선 : Volt검출선 2m ( Brown, 굵은 배선, 안전저항부착 ). 정밀계측 위한 배터리(+)단자 연결用.

6. 기타:  (-)접지 연결용 검정색 2가닥 배선 60cm, 투명수축튜브, 양면테입 등.

7. 참고사항 : 업체사정에 따라 일부부품은 변경될 수 있음.

전류(Current, Ampere) 기능 사용안내

1. 전류 표시범위는 DC -500 ~ 0 ~ +500 Ampere , 1Ampere 단위로 표시.

2. 사용방안에 대하여는 첨부된 그림자료 참조.

볼트(VOLT) 기능 사용안내

1. 볼트 표시범위는 DC ±19.99 Volt. 다만, Ampere 표시위주로 Volt쪽 소숫점은 생략되어 있음.

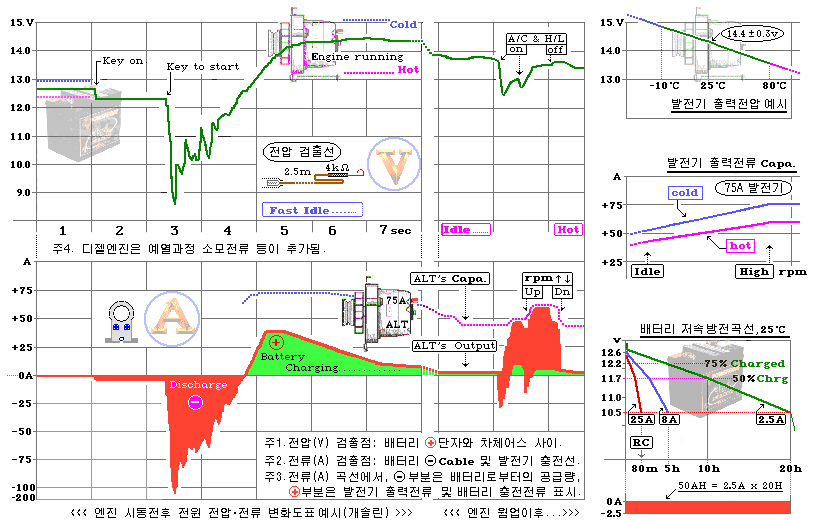

1. 표시전압은 엔진OFF에서는 배터리 전기저장정도를, 엔진가동상태에선 발전기 출력전압 수준을 나타낸다.

2. 차량전원 전압수준: DC 12volt 차량에서 배터리 전압수준은 12volt(11.7-12.8v), 발전기는 14volt(13.2-15.2) 정도임.

3.  비정상 전압수준: 주행중 저전압(12v 하회)나 과전압(15v상회)상태가 지속되면, 차량 전원부 점검을 의뢰하십시오!

제품의 규격 등

1. 제품명/용도: Digital Ampere/Volt Meter ( DVM200AV Model ),  DC 12volt 차량용 Digital Meter.

2. 본 체 규 격:  3½ red LED Digital Meter , 케이스는 ABS , Metalic Silver Color , 64x47x18mm Size.

3. 작 동 전 원:  DC 10.5 - 19 volt,  14volt 에서 70mA (dark) - 80mA (bright) 소모.

4. 표 시 범 위:  Ampere Mode DC ±500 ampere ( +/- 1% ),  Volt Mode DC ±19.99 volt (+/- 0.02v ).

5. 공 급 업 체: 파워상사 (T.02-521-3213, powerbetter.com),

자료 작성일자 : 2009. 9/23,

< 경고 >  본사이트의 상품이미지 및 저작물과 상표는 파워상사의 동의없이는 사용될 수 없습니다 !

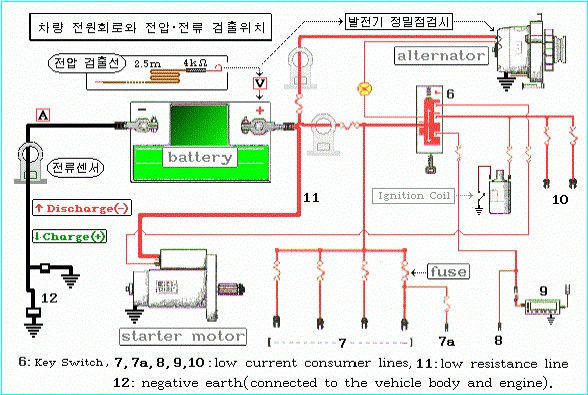

1.전압 검출점 : 배터리 +단자에서의 측정이 안정적입니다만, 편의상 Meter전원선(Red)에 연결할 수도 있음.

 1) 실내 배선은 전기장치 가동시 전압강하(Voltage Drop)가 발생되는 경향이 있어 측정전압이 다소 낮게 표시됨.

 2) 발전기 정밀점검시 발전기 출력단자에서 직접 측정함. ( 전압검출선의 여유부분은 배터리 주변에 감아 놓으면 편리함)

2.전류 검출점 : ‘전류센서의 설치위치에 따라....’

1) 배터리 마이너스(-) 어스 케이블:  ....엔진OFF에서는 각종 전장품의 사용전류량, 시동시엔 크랭킹 소모전류,

엔진가동상태에선 발전기출력전류에서 전장품소모량을 차감한 전류값( + 는 배터리 충전량, - 는 방전량) 측정됨

 2) 발전기 충전 케이블   : 발전기 출력전류량이 측정됨.

 3) 전장품 플러스 케이블 : 해당 전장품의 소모전류량이 측정됨.
