  Volt & RPM LevelMeter ( LVR-100B Model )

1.제품의 특징

  ...차량 전원Volt 및 엔진rpm 표시용 2기능 LED 레벨미터로서,

  ...저전압,과전압 경고기능, rpm Shift Light 기능이 내장되어 있어,

  ...rpm meter 없는 차량에서는 실차사용에 유용한 상품이다.

 적용차량: 12volt 점화엔진 및 디젤엔진.

           (기본 rpm세팅은 3기통,4000rpm. 타차종은 별도 주문사양임)

 세부 내용:

  1. 전원전압 체크와  엔진rpm 표시의  2기능 LED 레벨미터로서,

  2. Volt Level Meter :

     ....10.5~15.0volt, 0.5v간격(左5개 배터리, 右5개는 발전기 구간)

     ....저전압(~12.0v)/과전압(15.5v~)시 左上 적색LED 점멸 경고.

  3. Rpm Level Meter :

     .... 5000rpm 까지, 500rpm간격으로 연녹색 LED배치

     .... Shift Light LED(우측 적색)는 0~20000rpm 광범위 조정가능.

 DIY 난이도: 초~중급 수준,  참고자료: 차량전원 전압 관련자료

*********  LVR-100B 공급품 내역  ********

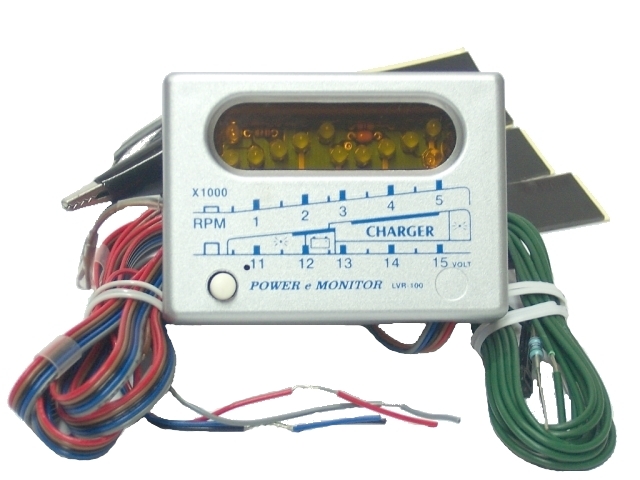

 1. 레벨미터 본체 : 뒷면/밑면에 양면테입 부착 가능.
 2. 본체쪽 전선 (각각 1.1 meter, 5종류)
  1) 적색선(red): 미터 (+)전원선.

  2) 접지선(black & blue):  (-)접지선, 차체어스에 연결.

  3) 갈색선(brown): Volt 입력라인 (적색선에 연결되어 있음).

  4) 회색선(grey): rpm입력선.

 3. 본체쪽 디지털 체크단자

     좌측 회색선 및 갈색선. Volt값 출력.

     회색은 측정값, 갈색은 rpm Shift 셋팅값 표시,

 4. 검출선쪽 전선

      rpm 검출선(green): 1.8m, 47㏀ 안전저항 부착.

 5. 기타 : 내열 양면테입,악어클립, 투명 수축튜브,

 6. 참고사항 : 위 적용부품의 일부분에 대하여는 제조업체의 사정에

                    따라 예고없이 변경될 수 있습니다.

Volt : 12.5v, Before Starting

Volt : 14.4v, After Starting

Volt : Under 12.0v, Warning

Volt : Over 15.5v, Warning

RPM : 1000rpm

RPM : 2500rpm

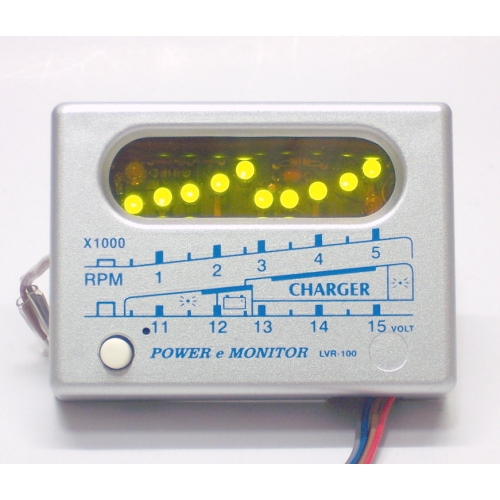

RPM : 4000, S/L ON

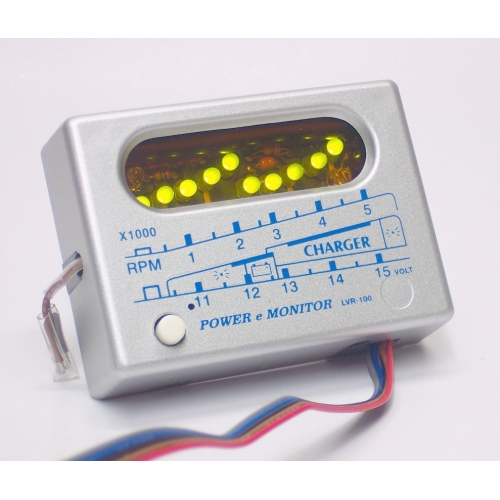

RPM : Full LED ON

 2. 차량에의 설치방법

  1) 차량 점검 : 일반적으로 RPM신호는 계기판,점화코일 등에서 검출되므로 차량 rpm신호 위치/연결방법을 체크.

  2) 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아둔다.

  3) 본체 부착 : 부착위치와 부착방법을 결정한 후, 접착표면을 청소하고, 부착 후 전선들은 차체틈새로 밀어 넣어 둔다.

  4) 플러스 전원연결(적색선) : 실내휴즈 (계기판/시거휴즈 등)를 뽑은 후, 휴즈발에 감은 채, 휴즈를 재삽입한다.

       Volt 측정지점 선택과 관련, 편의상 갈색선이 빨강색선에 연결되어 있어, 빨강색 (+)전원선이 이용되고 있는데,

          다른 측정지점 ( 배터리(+)단자 등 )으로 변경하려면, 빨강색선으로부터 갈색선을 분리하여 활용하면 됩니다.

  5) 접지 연결 (흑색 및 청색선) : 차체어스(페인트 벗겨진 차체 금속부위)에 연결하되, 필요시 악어클립도 활용한다.

  6) RPM신호 검출선 연결 : 검출선 안전저항Pin을 점화코일/계기판 등에 연결, 실내인입후, 회색 입력선에 연결.

  7) 전선 정리 : 제품장착후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

  ☆ 검출선의 고정저항은 케이블의 차체쇼트 안전부품이며, 그 Pin은 연결작업을 용이케 한다.

  ☆ 전선간 상호 연결시에는, 공급된 투명 수축튜브를 씌운 채, 라이터불로 살짝 가열하면 절연 처리 되므로 편리하다.

 3. LVR-100B 제품 사용안내

  1) 차량 배터리 체크 : 시동직전(차KEY ON) 12.0volt 이상 유지 필요. 미달시 左上 적색LED 계속 점멸하여  알려 준다.

  2) 차량 발전기 체크 : 12volt 차량에서는, 엔진시동이후 13 ~ 15 volt 슈준에서 안정적인 전압 유지필요.

         발전/충전 불량시에는 저전압, 전압조정기 불량시엔 과전압이 표시되므로 인근 정비업체에 점검/정비 의뢰필요함.

  3) RPM Shift Light 설정안내 :

      Shift Light 세팅은, 본체 좌측면 구멍속의 가변저항을 작은 드라이버로 돌려 0~20000 rpm 범위에서 재설정가능.

  4) 디지탈rpm 표시 : 좌측 체크단자의 회색선에, DVM( 2volt )의 적색리드선을 물리고, 검정리드는 차체에 연결,

                     표시되는 값에 10000을 곱한 값이 엔진 rpm 이며, 체크단자의 갈색선은 Shift 세팅값 출력단자이다.

 4. 제품규격 및 사후관리

  1) 품명 용도 : POWER e MONITOR (LVR-100B Model), 차량 전원전압(volt) 및 엔진rpm 표시용 LED Level Meter.

  2) 적용 차종 : DC 12volt  차량 ( 점화엔진 및 디젤엔진 ). 다만, rpm쪽 엔진기통수는 공장출고시 특정값으로 세팅된다.

  3) 재질 색상 : 본체 케이스 사이즈는 W64xH47xD18mm , 메탈릭 실버(앞면) 및 회색상(뒷면)의 ABS 플라스틱.

  4) 작동 전원 : DC 10-20volt, 13v에서 약 30mA 소모.

  5) 레벨 세팅 : Volt쪽은 10.5~15.0v ,0.5volt 간격 연녹색LED 배치, 12.0v 미만 또는 15.5v 초과시 적색LED 점멸경고.

                      rpm쪽은 5000rpm 까지 500rpm 간격으로 배치, 右下귀 적색 Shift LED는 0~20000 rpm 可變 레벨임.

  6) 주의 사항 : 제품사용시 과다한 습기 진동 온도, 화학약품은 피하여 주십시오.

  7)  A/S 및 기술지원 :  제조원 워 상 사 ( http://www.PowerBetter.com    Tel. 02-521-3213 )

자료 작성일자 : 2008. 6/30, 7/2(전원휴즈저항 및 volt검출선 생략),
