Gauge Warning Kit ( GWA-100 Model )                                                                 2006/01/31  파워상사

 1. Gauge Warning Kit 의 기능

  1) 워닝Kit(GWA-100)은 4개까지의 오토게이지(전자식, 아나로그)에 경고등(Warning LED)을 추가,작동시키는 제품임.

  2) 게이지의 센서라인(수온/유온/유압센서)에 검출선을 연결하고 경고등을 부착하면 되는 등 그 설치방법이 간편하며,

  3) 경고등 작동 설정값도 사용자가 변경/조절할 수 있음 ( 볼트게이지 경우는 초기설정값 사용 권장 ! )

  4) 초기 설정값 :  95℃ 이상의 수온에서 高수온 경고LED ON,   110℃ 이상의 유온에서 高유온 경고LED ON,

                          12.0v 이하의 전압에서 低전압 경고LED ON,    1 bar 이하의 유압에서 低유압 경고LED ON.

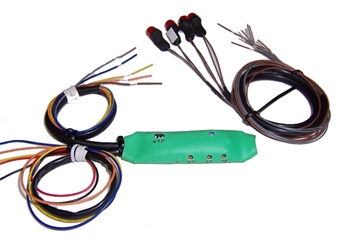

 2. 제품 외형도 및 구성부품 내역

 1) 본체 : 녹색 수축튜브에 내장.

               경고등 세팅 조절用 가변저항 4개.

               게이지 작동用 가변저항 및 3단 딥스위치 각 1개.

 2) 입력부 전선 : 5가닥( 50~60cm 길이, 색상별 구분)

   ...전원선 2가닥 ( 빨강색은  ACC(+), 검정색은  (-)접지선 ).

   ...센서라인 연결선 3가닥( 파랑-수온, 노랑-유온, 주황-유압).

 3) 출력부 경고등 연결선 : 5가닥( 60cm 길이, 색상별 구분)

   ...파랑-수온, 노랑-유온, 주황-유압, 갈색-볼트LED

   ...회색선- 각 경고등LED의 공통 (-)접지선.

 4) 경고등 및 전선 :

   ...LED 4개 ( Red Color, 저항 및 내열양면테잎 포함 )

   ...각각의 LED 전선은 2가닥 1.2m , 갈색은 (+), 회색은 (-).

 5) 기타 : 전선 연결 수축튜브, 케이블 튜브 및 사용설명서.

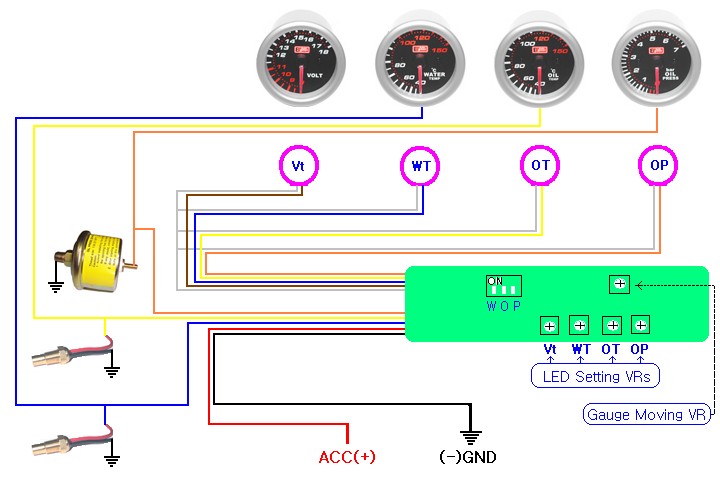

 3. 워닝Kit 제품과 게이지의 연결개요도

 4. 워닝Kit 제품의 설치방법

   1) 워닝Kit +/- 전원연결, 게이지 센서라인에 워닝Kit의 검출선 연결, 게이지에 경고등LED 부착 및 워닝Kit 출력단 연결.

   2) 엔진시동시 車KEY ACC에서 수온/유온/유압 경고등 모두 켜지게 하려면, 게이지 작동(+)를 IG(+)에 연결하면 됨

 5. 워닝Kit 설정값 변경방법 ( 전압 Volt 는 예외 ) :

   車KEY ON 상태에서, 워닝Kit 해당DIP스위치를 ON위치로 옮긴 후, Gauge Moving VR 조절로 게이지 지침 이동시킨 후,

   해당 설정VR을 조절하여 경고등 켜지는 경계점 위치에 도달하면 세팅 변경된 것임. 변경후에는 DIP스위치를 OFF시킨다.

  2006/01/31                           A/S 및 기술지원: 파워상사( Tel. 02-521-3213,  www.powerbetter.com )
