  Boost Warning Lamp ( 부스트 워닝램프, GWL100-BT Model )

...사용 용도 : 부스트압센서에 연결, 부스트압 센서값을 감지하여, 설정압 초과상태를 경고함.

...적용 대상 : AutoGauge 전자식 부스트압게이지 ( K60ABOBW 등 ) 에 연결하여 사용됨.

...기본 세팅 : 전원인가시 1회작동, 설정압 초과시 계속하여 빠르게 점멸함.

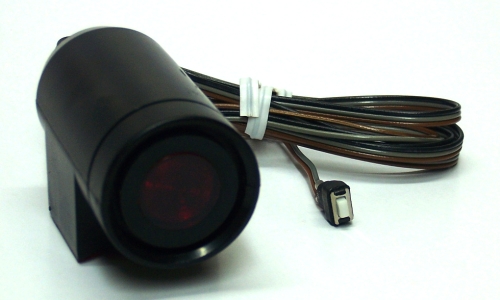

                   < 부스트 워닝램프 ( GWL100-BT ) 공급품 내역 >

 ... 본체 : 밝은 적색LED 점멸 작동회로 내장, 플라스틱재, 밑면 내열 양면테입 부착,

           ....Boost워닝램프에는 차량사용상황을 고려하여 부저연결 커넥터는 없음.( 부저필요시 별도주문).

 ... 배선 : 3가닥 전선( 각 1m, 갈색(+), 검정 (-)접지, 회색 신호입력선 ), 셋팅스위치. 짧은 백색선은 외부연결선.

     ☞ 게이지 배선과의 관계: 갈색선은 작동(+)인 빨강색선에, 회색선은 센서신호선인 하양색선에 각각 연결.

 ... 참고사항: 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.

    DIY난이도: 초~중급,  무상A/S기간: 구입일 이후 1년 ( 정상적인 사용조건 ),  제조원: 파워상사

 제품사용안내

1. 워닝램프 작동점 셋팅방법:

    1) 엔진OFF상태에서, 부스트압 센서의 출력선(하양색선)을 탈거(절단) 해둔다,

    2) 게이지에 전원을 인가하고, 워닝램프 앞쪽에서 적색창을 당기어 열고,

        세팅용스위치를 누른 상태에서, 내부 VR부품을 조절하여 게이지 지침을 원하는 지점에 위치시키면 된다.

         .... 공장출하 초기세팅값은 약 1.5 bar 이다.( 설정값 조절범위: 0 ~ 3 bar )

    3) 세팅작업 이후에는 적색창을 밀어넣어 다시 닫고, 센서선을 재연결한다.

2. 외부기기 작동신호 관련:

    ... 외부기기 작동을 위하여 사용될 솔레노이드밸브나 릴레이 작동을 제어하기 위한 부품 별도 공급.

솔레노이드밸브 제어용 부품:  회색선 (-)제어 , 검정색 (-)접지, 하양색 신호선.

3.  일반적 주의사항: 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하십시오.

< BOOST게이지에 부착된 워닝램프 사진 >      < 동영상 :  부스트게이지는 K60ABOBW 모델임 >
