*** 사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! ***    ( 취급기간 : 2008. 6 ~ ,  장착공임  별도)

 .... 워닝램프 상품자료에 있는 각종 게이지 상품들은 참고용이며 워닝램프와는 별도의 상품입니다! ....

  EGT Warning Lamp ( 배기온 워닝램프, GWL100-ET Model )

...사용 용도 : 배기온게이지에 부착, 배기온 센서값을 감지하여, 엔진 과열상태를 경고함,

...적용 대상 : 각종의 배기온게이지 ( K60AEGBW 등등 )에 부착하여 사용됨.

...기본 세팅 : 전원인가시 1회작동, 설정값 초과시 계속하여 빠르게 점멸함.

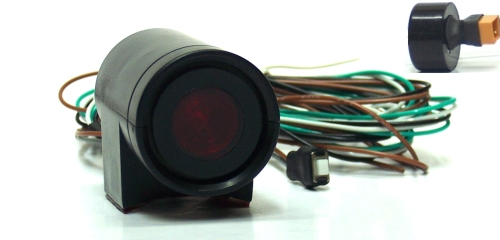

      < 배기온 워닝램프 ( GWL100-ET ) 공급품 내역, 부저는 옵션공급품임 >

 ... 본체 : 밝은 적색LED 점멸 작동회로 내장, 플라스틱재, 밑면 내열 양면테입 부착,

 ... 배선 : 4가닥 전선(1M~, 갈색 작동(+), 검정 (-)접지, 녹색 센서(+), 하양색 센서(-) ), 부저用 커넥터,세팅용스위치.

     ☞ 게이지 배선과의 관계: 갈색선은 작동(+)인 빨강색선에, 녹색선은 센서(+)선, 하양색선은 센서(-)선에 각각 연결.

 ... 세팅방법 :

      1. 엔진OFF상태에서, 배기온센서의 센서(+)선을 탈거해둔다,

      2. 게이지에 전원을 인가하고, 워닝램프 앞쪽에서 적색창을 당기어 열고,

          세팅용스위치를 누른 상태에서, 내부 VR부품을 조절하여 게이지 지침을 원하는 지점에 위치시키면 된다.

          .... 공장출하 초기세팅값은 약 850℃ 이다.

      3. 세팅작업 이후에는 적색창을 밀어넣어 다시 닫고, 센서(+)선을 재연결한다.

 ... 참고사항: 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.



< 배기온게이지에 부착된 워닝램프 사진 >         < 동영상 :  배기온게이지는 K60AEGBW 모델임 >
