*** 사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! ***    ( 취급기간 : 2008. 6 ~ ,  장착공임  별도)

 .... 워닝램프 상품자료에 있는 각종 게이지 상품들은 참고용이며 워닝램프와는 별도의 상품입니다! ....

  OilPress Warning Lamp ( 유압 워닝램프, GWL100-OP Model )

...사용 용도 : 유압게이지에 부착, 유압 센서값을 감지하여, 압력저하 이상상태를 경고함.

...적용 대상 : AutoGauge 전자식 유압게이지 ( K60AOPBW, K52AOPBW )에 부착하여 사용됨.

...기본 세팅 : 전원인가시 1회작동, 설정값 하회시 계속하여 빠르게 점멸함.

               .... 엔진OFF에서도 워닝램프가 작동되는데, 이는 그 유압센서 압력값이 제로이기 때문임.

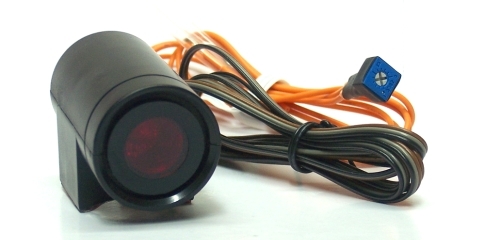

                  < 유압 워닝램프 ( GWL100-OP ) 공급품 내역 >

 ... 본체 : 밝은 적색LED 점멸 작동회로 내장, 플라스틱재, 밑면 내열 양면테입 부착,

           ....유압워닝램프에는 차량사용상황을 고려하여 부저연결 커넥터는 없음. ( 부저필요시 별도주문 ).

 ... 배선 : 3가닥 전선(1M~, 갈색(+), 검정 (-)접지, 회색 입력선 ), 부저用 커넥터, 지침작동용 VR선.

     ☞ 게이지 배선과의 관계: 갈색선은 작동(+)인 빨강색선에, 회색선은 센서(+)선인 주황색선에 각각 연결.

 ... 세팅방법 :

      1. 엔진OFF상태에서, 유압센서선(+/-)을 탈거한 후, 게이지쪽 센서선(+/-) 사이에 지침작동용 VR선을 배치한다.

      2. 게이지에 전원을 인가하고, 지침작동용 VR부품을 조절하여 게이지 지침을 원하는 위치로 이동시킨 후,

          워닝램프 앞쪽에서 적색창을 당기어 열고, 내부 VR부품을 조절하여 램프작동점을 선택한다.

          .... 공장출하 초기세팅값은 약 1.0 bar 이다.( 설정값 예시: 오일압 1 bar, 연료압 3 bar, 콤프레셔 에어압 6 bar 등)

      3. 세팅작업 이후에는 적색창을 밀어넣어 다시 닫고, 지침작동용 VR선을 탈거하고 센서선을 재연결한다.

 ... 참고사항: 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.

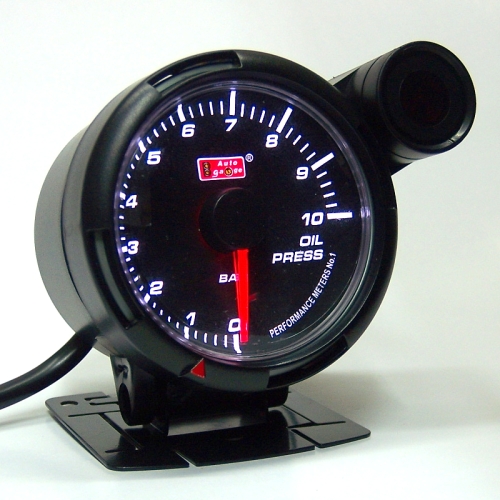

  < 유압게이지에 부착된 워닝램프 사진 >          < 동영상 :  유압게이지는 K60AOPBW 모델임 >
