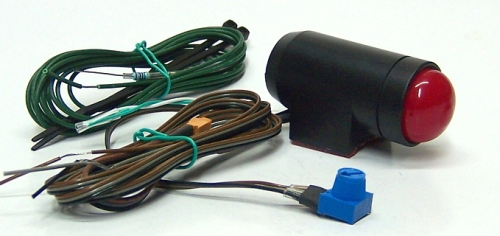

  RPM Shift Light ( GWL100-RP Model )

...사용 용도 : 엔진rpm 신호를 감지, 설정값 초과시 LED램프가 점등되는 쉬프트라이트로서,

                     RPM게이지에 부착하거나. 차량의 RPM계기판에 연결하여 사용된다.

...적용 차종 : 2~8기통 점화엔진 및 디젤엔진 ( 기타 다양한 차종에도 적용될 수 있음 ).



...점등 조건 : 설정값 초과시 계속하여 LED점등 및 부저작동 ( 점멸방식 )..

             < RPM Shift Light ( GWL100-RP ) 공급품 내역 >

본체 : 밝은 적색LED 작동회로 내장, 플라스틱재, 세팅조절VR부품 및 부저 외장,

          밑면 내열양면테입부착 상태.

배선 : 3가닥 전선(1M~, 빨강(+), 검정(-)접지, 녹색 rpm신호입력선, 커넥터 배치. ),

          rpm신호 검출선 ( 녹색2meter, 47k옴 안전저항 부착 ).

     ☞ 게이지 배선과의 관계: 빨강색선은 작동(+)인 빨강색선에, 녹색선은 RPM신호선에 연결.

     ☞ 짧은전선 2가닥: 백색선은 외부기기 연결用, 녹색선은 他게이지 작동용 rpm펄스出力.

세팅방법 : 엔진가동상태에서 엑셀링하면서 세팅조절 VR부품을 조절하여 램프작동점을 선택한다.

참고사항:

     1. 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.

     2. 제품주문시 설치하실 차량의 내용 ( 차종,엔진형식 등 )도 통보해 주십시오.

     3. 주문조립물품이므로 출고에 1~3일 더 소요될 수도 있습니다.



< 경고 >  본사이트의 상품이미지 및 저작물과 상표는 파워상사의 동의없이는 사용될 수 없습니다 !

자료 작성일자 : 2008. 6,  2009. 3/10(스펙일부변경- LED점멸로부터 점등방식으로 변경, 고광도LED 및 redCover 기본적용 ),

                      2009. 3/21( 오프닝기능 대신에 신호미입력 점등기능으로 변경, 배선에 커넥터배치, 기타 신호입력감도 개선),

                      2009. 6/12( 신호無점등기능 제거, 배선커넥터 생략 ),   2013. 7/9 ( 실출고내용 업데이트 ),







2013.7/8 이전의 제품내용

  RPM Shift Light ( GWL100-RP Model )

...사용 용도 : 엔진rpm 신호를 감지, 설정값 초과시 LED램프가 점등되는 쉬프트라이트로서,

                     RPM게이지에 부착하거나. 차량의 RPM계기판에 연결하여 사용된다.

...적용 차종 : 3~8기통 점화엔진 및 CRDi디젤엔진. 기타 다양한 차종에도 적용될 수 있음.



...점등 조건 : 설정값 초과시 계속하여 점등.

             < RPM Shift Light ( GWL100-RP ) 공급품 내역 >

본체 : 밝은 적색LED 작동회로 내장, 플라스틱재, 내열양면테입부착, 세팅조절VR부품 외장.

           ....차량사용상황을 고려하여 부저연결 커넥터는 없음. ( 부저필요시 별도주문 ).

배선 : 3가닥 전선(1M~, 갈색(+), 검정(-)접지, 회색 입력선, 커넥터는 없음 ), 검출선(47k옴).

     ☞ 게이지 배선과의 관계: 갈색선은 작동(+)인 빨강색선에, 회색선은 RPM신호선에 연결.

     ☞ 짧은전선 2가닥: 백색선은 외부기기 연결用, 녹색선은 他게이지 작동용 rpm펄스出力.

세팅방법 : 엔진가동상태에서 엑셀링하면서 세팅조절 VR부품을 조절하여 램프작동점을 선택한다.

참고사항: 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.
