*** 사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! ***    ( 취급기간 : 2008. 6 ~ ,  장착공임  별도)

 .... 워닝램프 상품자료에 있는 각종 게이지 상품들은 참고용이며 워닝램프와는 별도의 상품입니다! ....

  Volt Warning Lamp ( 볼트 워닝램프, GWL100-VT Model )

...사용 용도 : 12volt 차량 전원부 저전압/과전압 경고용 (배터리 방전 및 과충전 경고 ),

...적용 대상 : 워닝램프만 설치하여 사용하거나, 또는 각종의 볼트게이지에 부착하여 사용.

...기본 세팅 : 전원인가시 1회작동, 저전압(방전) 12.0volt 이하, 과전압(과충전)15.0volt 이상.

                    경고등 작동은 저전압에서는 느리게 점멸하고, 과전압에서는 빠르게 점멸함.

...오디오/TV 감상시 엔진은 끄십시오. 저전압경고가 울리면 시동하여 운행하시면 됩니다 !

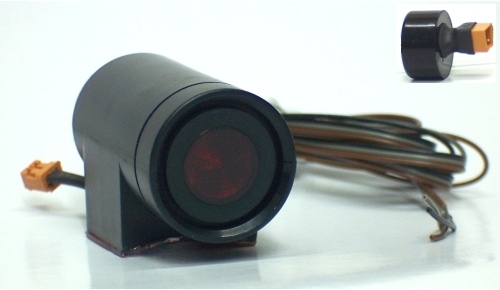

       < 볼트워닝램프 ( GWL100-VT ) 공급품 내역, 부저는 옵션공급품임 >

 ...본체 : 밝은 적색LED 점멸 작동회로 내장, 플라스틱재, 밑면 내열 양면테입 부착,

 ...배선 : 3가닥 전선(1M~, 갈색 작동(+), 검정 (-)접지, 회색 입력선 ), 부저用 커넥터.

     ☞ 게이지 배선과의 관계: 갈색선은 작동(+)인 빨강색선에, 회색선은 Volt측정하려는 부위에 각각 연결.

 ...참고사항: 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.

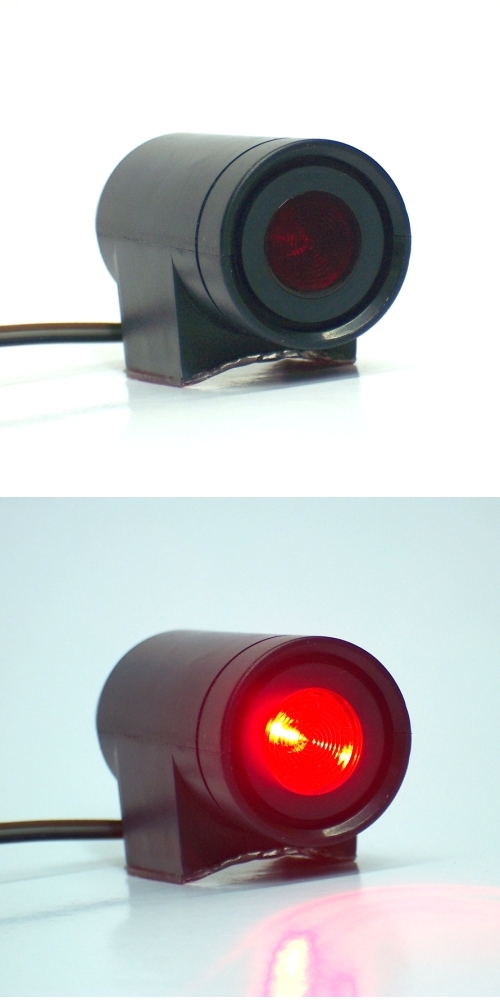

            < 워닝램프 작동사진>                     < 워닝램프 동영상 :  볼트게이지는 K60AVOBW 모델임 >

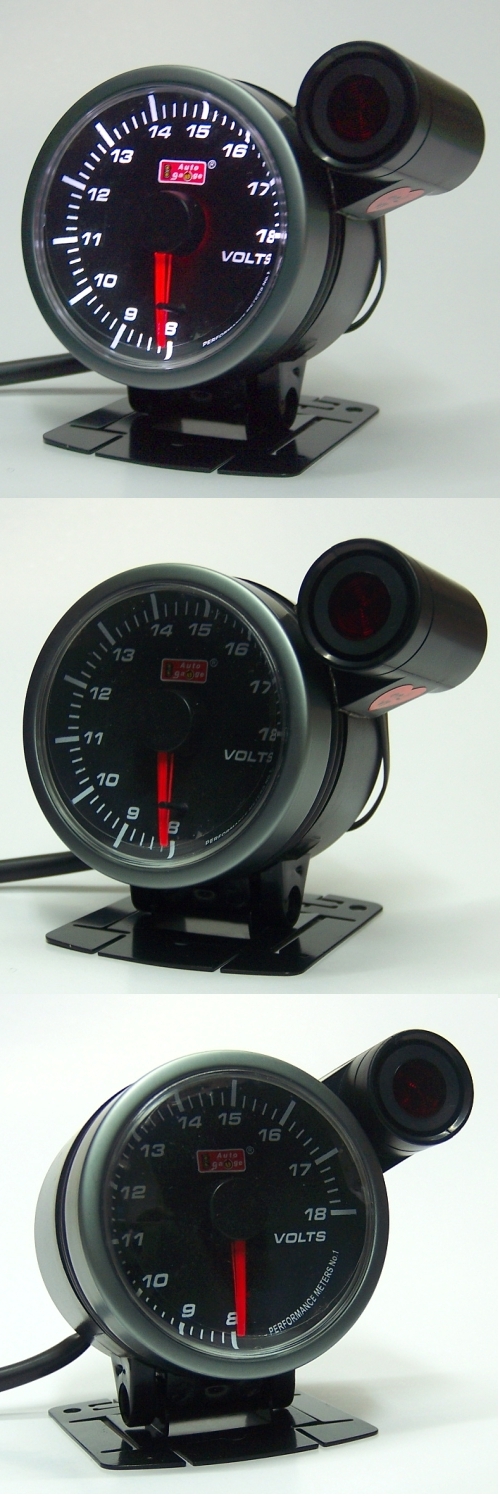

참고자료:  K60AVOBW부착사진   차량전원 전압/전류/RPM/TEMP 관계도표
