*** 사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! ***    ( 취급기간 : 2008. 6 ~ ,  장착공임  별도)

 .... 워닝램프 상품자료에 있는 각종 게이지 상품들은 참고용이며 워닝램프와는 별도의 상품입니다! ....

  WOT Warning Lamp ( 수유온 워닝램프, GWL100-WOT Model )

...사용 용도 : 수온게이지 또는 유온게이지에 부착, 온도 센서값을 감지하여, 엔진 과열상태를 경고함,

...적용 대상 : AutoGauge 전자식 수온/유온 게이지 ( K60 / K52 시리즈 등 )에 부착하여 사용됨.

...기본 세팅 : 전원인가시 1회작동, 설정값 초과시 계속하여 빠르게 점멸함,

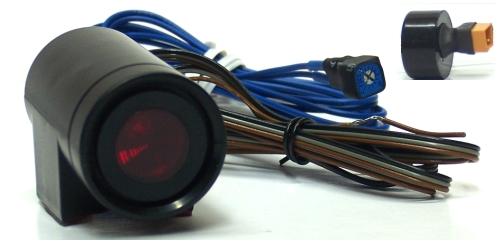

       < 수유온 워닝램프 ( GWL100-WOT ) 공급품 내역, 부저는 옵션공급품임 >

 ... 본체 : 밝은 적색LED 점멸 작동회로 내장, 플라스틱재, 밑면 내열 양면테입 부착,

 ... 배선 : 3가닥 전선(1M~, 갈색(+), 검정 (-)접지, 회색 신호입력선), 부저用 커넥터. 지침작동용 VR선.

     ☞ 게이지 배선과의 관계: 갈색선은 작동(+)인 빨강색선에, 회색선은 센서신호선인 파랑색선에 각각 연결.

 ... 세팅방법 :

      1. 엔진OFF상태에서, 센서선(+/-)을 탈거한 후, 게이지쪽 센서선(+/-) 사이에 지침작동용 VR선을 배치한다.

      2. 게이지에 전원을 인가하고, 지침작동용 VR부품을 조절하여 게이지 지침을 원하는 위치로 이동시킨 후,

          워닝램프 앞쪽에서 적색창을 당기어 열고, 내부 VR부품을 조절하여 램프작동점을 선택한다.

          .... 공장출하 초기세팅값은 수온은 약 105℃ 유온은 약 115℃ 이다.

      3. 세팅작업 이후에는 적색창을 밀어넣어 다시 닫고, 지침작동용 VR선을 탈거하고 센서선을 재연결한다.

 ... 기타 : 본제품의 다른 활용방안 ( 외부 릴레이 연결기능 등 )에 대하여는 별도문의 요망.

 ... 참고사항: 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.

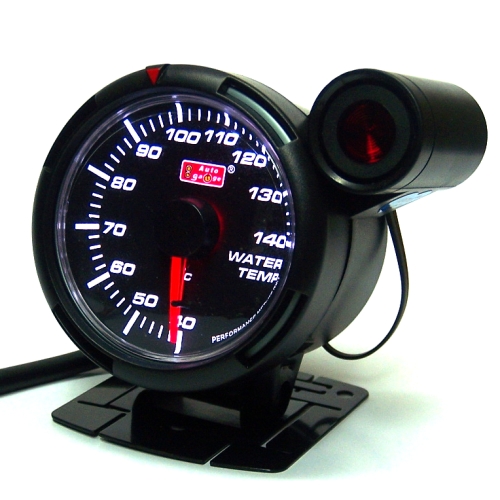

  < 수온게이지에 부착된 워닝램프 사진 >             < 동영상 :  수온게이지는 K60AWTBW 모델임 >
