Gauge Brightness Adjustor (GBA-100 Model) ............................................................................

   1. 제품의 특징

    ..... 조명(+)라인이 분리된 AutoGauge ( K60J K52J 시리즈 등의 LED조명모델 )用 밝기 조절장치로서,

    ..... 외부의 빛(Light) 밝기에 비례하여 게이지 밝기가 자동조절되어 게이지 사용효과를 높여 주며,

    ..... 조절기 하나에 연결될 수 있는 게이지 숫자는 3개 까지로 제한된다 ( K60J 게이지의 경우 ).

 2.  GBA-100 제품 구성부품 내역

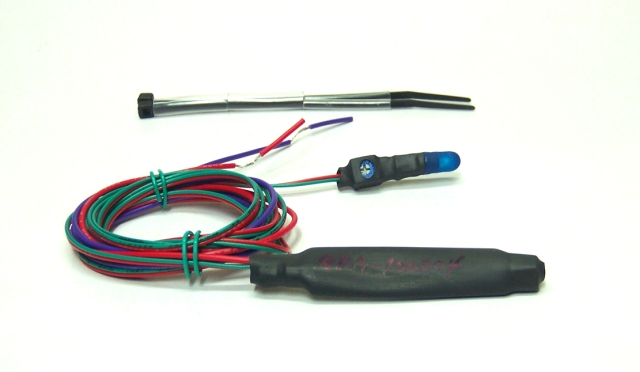

 1) 본체 :  검정색 수축튜브에 내장.

 2) 센서선 : 2가닥( 1.1 M,  끝단에 VR 및 광센서 배치 )

 3) 전원선 ( 2가닥, 각 60cm ) :

  ...보라색(Purple): 출력선, 게이지 조명(+)라인에 연결.

  ...빨강색(Red): 조절기 (+)전원선,

       게이지 작동용 IG(+)배선에 연결하거나,

       차량 ACC(+) 또는 차량 미등(+) 전원에 연결.

 4) 참고사항 : 업체사정에 따라 일부부품은 변경될 수 있음.

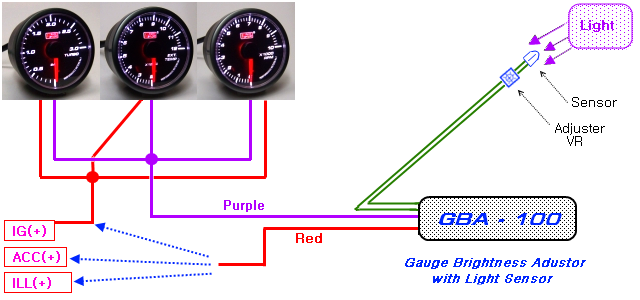

  3. 제품 연결개요도



   4. 제품 설치요령

  1) 보라색선(Purple)을 게이지 조명라인에 연결한다. ( Cf. 배선연결시 공급된 투명수축튜브를 활용한다 ).

     ☞ 기설치된 K60J K52J 시리즈 게이지에 GBA-100 조절기를 추가로 설치할 경우에는,

        ① 게이지 마다 1개씩 배치되어 있는 VR부품은 제거곤란하므로 그 최대 밝기상태로 조절해 둔다.

        ② 게이지 외부에 연결되어 있는 밝기조절 VR부품은 제거한다. ( GBA-100으로 교체되는 것임. )

  2) 조절기 (+)전원선인 빨강색선(Red)을 IG(+)라인이나 ACC(+) 또는 ILL(+) 라인에 연결한다.

  3) 광센서를 적절한 곳.... 데쉬보드 운전석 코너 등....에 배치한 후, 게이지 조명밝기 조절상태를 확인한 후,

      깜깜한 밤에 눈부시지 않도록, 센서쪽 빛을 가로막은 후 게이지 최소밝기수준을 세팅한다. ( VR부품 조절 )

     ☞ 게이지 사용에 있어 조명밝기 문제는..............,

         밝은 낮에는 조명이 밝을수록 게이지 시인성이 좋아지며 눈부시지도 않은데,

         어두운 밤에는 조명이 밝으면 눈에 부시므로, 게이지 사용상의 이러한 조명문제를 해결하기 위하여,

         외부빛이 밝아지면 게이지가 밝아지고, 어두워지면 어두워지도록 GBA-100 이 자동 조절한다.

     ☞ GBA-100의 센서감도조절은, 씌워진 고무캡을 벗기거나 센서방향수정 등의 방법으로 조절될 수 있다.

   5. 제품 규격 등

  1) 제품명 및 용도 : Gauge Brightness Adjustor (GBA-100 Model), AutoGauge용 조명밝기 자동조절장치.

  2) 적용처 및 용량 : DC 12volt 차량용, 1 Watt 급 ( K60J 게이지 1~3개 연결가능한 용량임 ),

          ☞ 게이지 6개까지의 연결에는 1Watt 조절기 2개를 사용하거나, 2 Watt 모델 1개를 적용할 수 있음.

  3)  A/S 및 기술지원 :  제조원 파워상사 ( Tel. 02-521-3213 , www.powerbetter.com  www.autogauge.co.kr )

  2010. 6/23                                             파 워 상 사 ( POWER BETTER Co.)
