제품사용설명서(User Manual) ....3rd ed.                          POWER e SENSOR (LRD-100 Model)

   1. 제품의 특징

    ..... 차량에 설치되는 아나로그 게이지의 전원 ( 조명전원 및 작동전원 ) 공급장치로서,

    ..... 다수의 게이지를 하나에 일괄 연결가능하여, 게이지 설치작업의 간소화, 광센서에 의한 자동조명 기능을 갖는다.

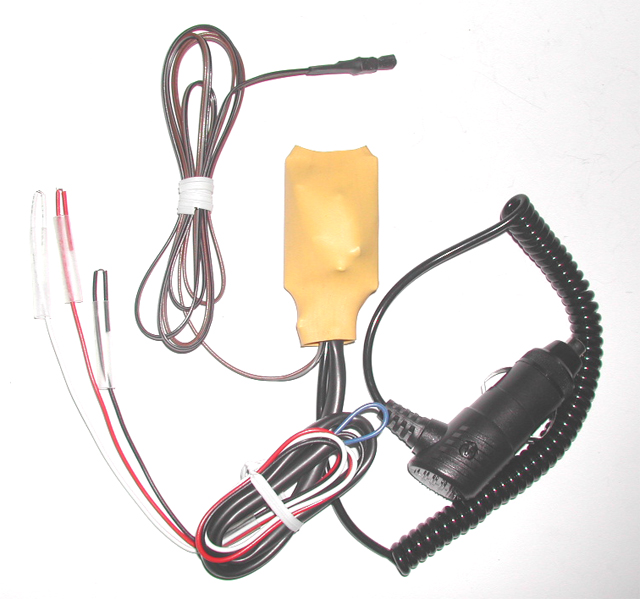

  2.  LRD-100 제품 외형도 및 구성부품 내역

  1) 본체 :  노랑색 수축튜브에 내장.

  2) 광센서선 : 3가닥( 1.1 M,  끝단에 광센서 배치 )

  3) 출력전선 ( 4가닥, 각각 60cm ) :

    .... 빨강색 : 게이지 작동(+) 전원 출력선.

    .... 검정색 : (-)접지선.

    .... 하양색 : 게이지 조명(+) 전원 출력선.

    .... 파랑색 : (-)제어 릴레이선.  보통은 사용않음.

  4) 시거잭 전원코드 :  3 Ampere Fuse 내장.

  5) 전선 연결용 투명 수축튜브, 사용설명서.

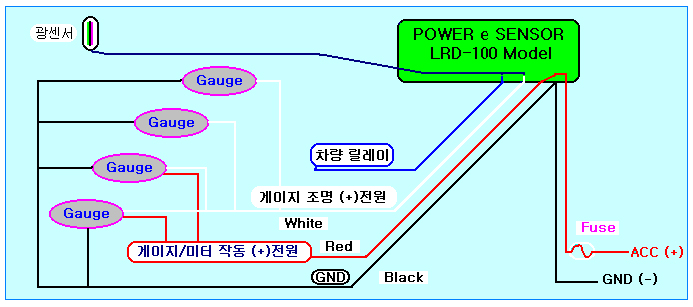

  3. 제품 연결개요도



   4. 제품 설치요령

  1) 게이지 조명라인은 흰색선에, 접지라인은 검정색선, 작동(+)라인은 빨강색선에 각각  연결하고, 수축튜브를 끼운다.

  2) 광센서를 적절한 곳.... 데쉬보드 좌측 구석등....에 배치하고,  시거잭을 삽입한 후, 게이지 작동상태를 확인한다.

      ☞ LRD-100의 센서 감도조절은 광센서의 설치방향을 적절히 수정하므로써 이루어 진다.

  3) 수축튜브를 라이터불로 살짝 가열하여 절연처리하고, 전선류 등은 공급된 끈을 활용하여 흔들리지 않게 고정한다.

  4) 휴즈박스 연결타입의 경우에는, (+)PIN을 ACC(+) 퓨즈 (시거퓨즈 등) 홀더에 삽입하고, 검정색선은 차체에 접지한다.

   5. 제품 규격 등

  1) 제품명 및 용도 : POWER e SENSOR (LRD-100 Model) , 아나로그 게이지 전원(조명 및 작동전원) 공급장치.

  2) 적용처 및 용량 : DC 12volt , 조명(White) 1 Amp, 작동(Red) 1 Amp. 까지.  다수의 게이지를 일괄 연결/사용가능.

  3) 연결가능 게이지수 : ① Bulb AutoGauge 는 3~4개,  ② 블랙판넬 BW AutoGauge 6~7개, ③ 기타는 문의要望.

  4)  A/S 및 기술지원 :  제조원 파워상사 ( Tel. 02-521-3213 , http://www.powerbetter.com )

    2005/03/02                                                      파 워 상 사 ( POWER BETTER Co.)
