User Manual :  RPM Adaptor ( LA-100 Model )

 I. RPM Adaptor ( LA-100 Model )의 특성

 .... RPM Adaptor는 차량 engine rpm pulse 신호를 감지하여, RPM GAUGE 에 작동신호를 제공하는 전기회로임.

 .... LA-100 어뎁터는 고감도 신호감지회로를 구비하고 있어,  高펄스는 물론 低펄스 신호도 안정적으로 검출할 수 있는 바,

      대부분의 RPM Gauge가 감지 못하는 低펄스신호차량에서 그 신호감지用 어뎁터로서 잘 사용될 수 있습니다.

 .... LA-100 적용가능 엔진 : DC 12volt 점화엔진 전차종 (점화코일,계기판/ECU,CAM센서,CRANK센서,INJECTOR, etc.)

 II. 공급품 내역

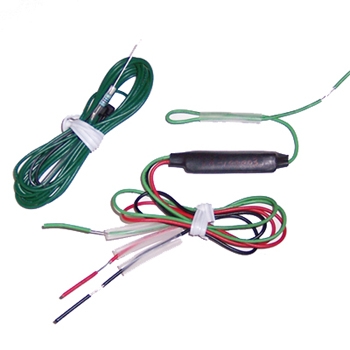

1. 어뎁터 본체 : 검정색 수축튜브에 내장.

    ..빨강색( Red ) : 작동(+) 전원선, 게이지(+)전원선에 연결.

    ..검정색( Black ) : (-) 접지선. 게이지(-)접지선에 연결.

    ..초록색( Green, Long ): rpm신호 입력선...검출선과 연결.

    ..초록색( Green, Short ): rpm신호 출력선...게이지와 연결.

3. 신호 검출선( Green ): 1.8 Meter, 47k옴 안전저항 부착.

       ...점화코일/계기판/ECU/SENSOR 등 차량부품에 연결시

          47k옴 저항을 해당부품에 가까이 배치하게되어

          검출선로의 쇼트위험으로부터 차량부품을 보호하게됨.

4. 기타 :  제품일련번호 기재, 수축튜브,케이블타이 등 동봉.

5. 참고사항 : 위 적용부품의 일부분에 대하여는 당사의 사정에

                     따라 예고없이 변경될 수 있습니다.

III.  LA-100 어뎁터에 의한 rpm신호검출방법 例示 :

' LA-100 은 고감도 신호감지회로를 구비하고 있어,  12volt 점화엔진 전차종에서

   전통적인 점화코일(-)단자, 계기판/ECU 단자에서의 rpm신호 검출은 물론,  인젝터/캠각센서/크랭크각센서 등

   다양한 rpm펄스신호를 감지하여 타코미터 게이지쪽으로 안정된 rpm신호를 제공할 수 있습니다....... '

1. 배전기 점화엔진: 점화코일(-)단자 또는 계기판 신호단자에 47k옴 검출핀 연결, 게이지 기통수모드는 해당 기통수.

                              ....엑셀, 아토스, 프라이드,세피아I, 크레도스I, 티코/마티즈/다마스,르망,에스페로, SM5, 등등

2. DLI 동시점화 4기통엔진: .....엑센트,아반테,티뷰론,투스카니,newEF,크레도스II,포텐샤,라노스II,누비라II,

  1) IG(-)단자 검출시 게이지는 2기통모드. 계기판/ECU 검출시 게이지는 해당 기통수 ( 단, 크레도스II등은 2기통모드 적용).

  2) Injector 검출시 1기통모드, CAM각센서 ( No.1 TDC ) 검출시 2기통모드, CRANK각센서 검출시 해당 기통수모드.

3. DLI 동시점화 4기통(파워TR 내장형 점화코일 엔진): 옵티마, EF Sonata,

4. DLI 동시점화 6기통엔진 : .... V6

5. DIS 동시점화 4기통엔진: ......라노스,누비라,레간자,메그너스,등 파워TR일체형 점화코일.

6. 독립점화엔진( 파워TR 일체형 점화코일 엔진 ) :

   ...OEM LPG Engines, 올뉴마티즈, newSM5, SM7, HarleyDavidson ( '04~ ) 등등

  2006/12/12                           A/S 및 기술지원: 파워상사( Tel. 02-521-3213,  www.powerbetter.com )
