RPM Adaptor (RA-100 Model) Manual ........7-1 ed. 2003/10/27 파워상사
I. RPM Adaptor 의 기능
1) RPM Adaptor 는 차량 engine rpm pulse 신호를 감지하여, RPM GAUGE 에 작동신호를 제공하는 전기회로임.
2) 신호파형의 높낮이에 대하여 저항값 조절로써 대응가능하여 타코미터 설치가능차량의 범위를 넓혀 준다.

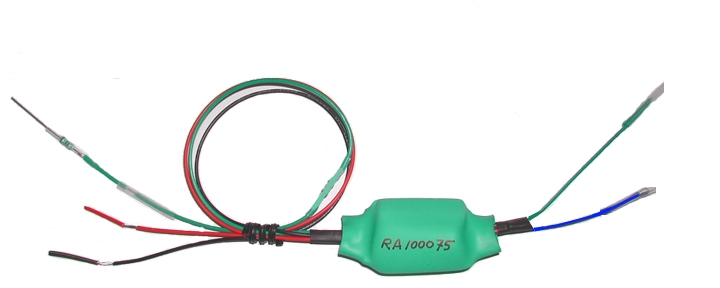

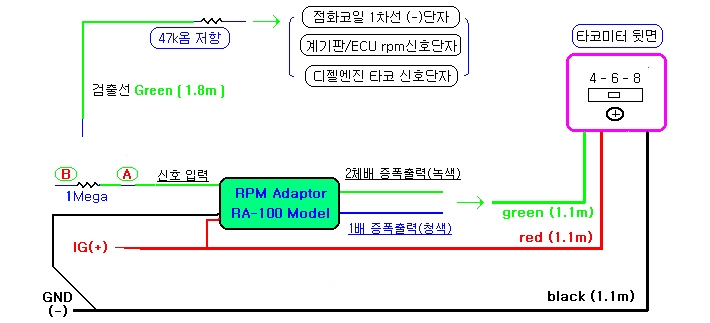

II. 어뎁터와 타코미터 연결개요도
III. rpm신호검출 및 연결점 例示
차 종
47㏀ Pin 연결점
어뎁터 입력
어뎁터 출력
기통수 선택
DLI 4기통
엑센트,아반테,티브론,
세피아II,비스토('01~)등
점화코일 (-)단자
1 Line
B(1M 前)
녹색선(2체배)
4기통 모드
배전기 3기통
마티즈,티코 등
점화코일 (-)단자
B or A
녹색선(2체배)
6기통 모드
배전기 4기통
소나타I,세피아,아토스등
점화코일 (-)단자
B or A
청색선(1체배)
4기통 모드
DIS 4기통
라노스,레간자,메그너스,
점화코일 (-)단자
1 Line
A
녹색선(2체배)
4기통 모드
전 차 종
계기판 뒷면 / ECU쪽
rpm신호단자
A
청색선(1체배)
해당 기통수
전자제어식 4기통디젤(카니발 이후 차량)
계기판 rpm신호단자
A
크랭크앵글센서신호, 8기통 모드.
분사펌프식 4기통디젤(카니발 이전 차량)
계기판 rpm신호단자
A
RA-100수정본 및 DA-100 추가 필요.
쌍용차 디젤차량(타코센서 발전기부착식)
계기판 rpm신호단자
전용 디젤어뎁터(DA-100) 적용됨, RA-100 불필요.
2003/10/27 , 2008/03/31 A/S 및 기술지원: 파워상사( Tel. 02-521-3213, www.powerbetter.com )
