RPM Adaptor ( RA, DA )                                                                        2009/8/11  파워상사

I. RPM Adaptor 의 기능

   ... RPM Adaptor 는 Engine RPM Pulse 신호를 감지하여, 국내외 각종 RPM게이지에 작동신호를 제공하는 전기회로로서,

   ... 다양한 엔진RPM 신호파형에 맞추어, 3종의 모델 ( RA-100, DA-100, RDA-100 )로 구분되어 공급됩니다.

II. RPM Adaptor 모델별 제품내용 :

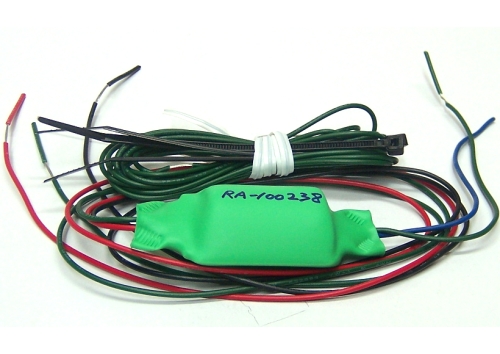

   1) RA-100 Model :  점화엔진用, 신호 증폭 및 2체배 기능, 대표적인 적용사례는 아래와 같음.

       .... 3기통 점화엔진(마티즈등)에 6기통모드 RPM Gauge 사용시.

       .... 동시점화 4기통 DLI 점화코일 ( 엑센트, 세피아2 등 ) 에 4기통모드 RPM게이지 사용시.

       .... 동시점화 4기통 DIS 점화코일 ( 라노스,레간자,옵티마 등 ) 또는 계기판신호에 4기통모드 게이지 사용시.



   <  RPM Adaptor ( RA-100 Model ) 공급품 내역  >

   1. 어뎁터 본체 :  휴즈내장 , 녹색 수축튜브에 봉입, 일련번호별 사후관리.

   2. 본체쪽 배선 :  입력선 3가닥 ( 각 60cm, 빨강 +전원, 검정 -접지, 녹색 신호입력선),

                          출력선 2가닥 ( 각 10cm . 녹색 2체배 출력,  청색은 입력신호와 같은 파형).

   3. 기타 :  47k옴 안전저항 검출선 2meter,  게이블타이, 투명 수축튜브 등.

   4. 제품 무상 A/S기간 :  제품구입일로 부터 1년간  ( 제조원 파워상사  )

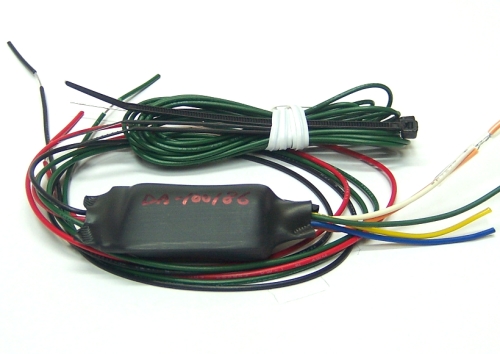

  2) DA-100 Model :  특정 디젤엔진用 ( 쌍용 발전기펄스형, 대우 윈스톰 등 )



   <  RPM Adaptor ( DA-100 Model ) 공급품 내역  >

   1. 어뎁터 본체 :  휴즈내장 , 검정색 수축튜브에 봉입, 일련번호별 사후관리.

   2. 본체쪽 배선 :  입력선 3가닥 ( 각 60cm, 빨강 +전원, 검정 -접지, 녹색 신호입력선),

                          출력선 5가닥 ( 각 10cm . 녹색 신호출력선,  기타는 차종선택用 ).

   3. 기타 :  47k옴 안전저항 검출선 2meter,  게이블타이, 투명 수축튜브 등.

   4. 제품 무상 A/S기간 :  제품구입일로 부터 1년간  ( 제조원 파워상사  )

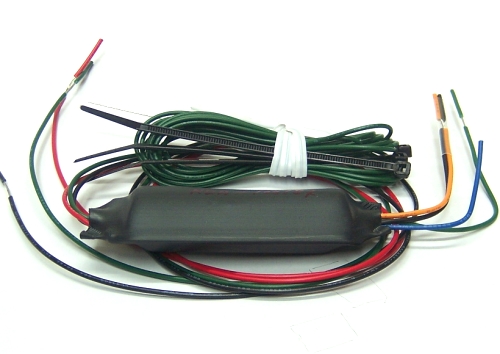

 3) RDA-100 Model:  특정 디젤엔진 및 점화엔진用

      .... 전통적인 분사펌프식 디젤엔진( 현대,기아, 등 )에 튜닝용 rpm게이지 장착시.

      .... 6기통 엔진신호에 4기통 계기판 적용차량에서 rpm Signal Adapting.



   <  RPM Adaptor ( RDA-100 Model ) 공급품 내역  >

   1. 어뎁터 본체 :  휴즈내장 , 검정색 수축튜브에 봉입, 일련번호별 사후관리.

   2. 본체쪽 배선 :  입력선 3가닥 ( 각 60cm, 빨강 +전원, 검정 -접지, 녹색 신호입력선),

                          출력선 4가닥 ( 각 10cm . 녹색 신호출력선,  기타는 차종선택用 ).

   3. 기타 :  47k옴 안전저항 검출선 2meter,  게이블타이, 투명 수축튜브 등.

   4. 제품 무상 A/S기간 :  제품구입일로 부터 1년간  ( 제조원 파워상사  )

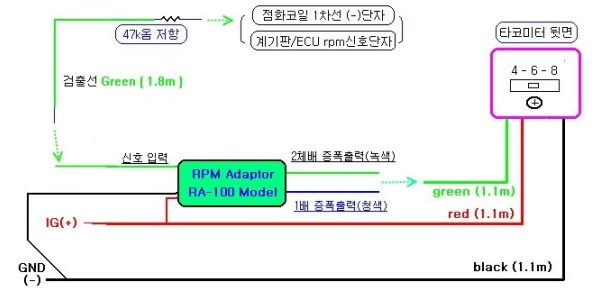

< 참고자료 :  어뎁터 타코미터 연결개요도,  RA-100 Model의 경우 >





< 참고자료 : rpm신호검출 및 연결점 例示 >

차      종

47㏀ Pin 연결점

어뎁터 출력

기통수 선택



DLI  4기통

엑센트,아반테,티브론,

세피아II,비스토('01~)

점화코일 (-)단자 1 Line

녹색선(2체배)

4기통 모드



배전기 3기통

마티즈,티코 등

점화코일 (-)단자

녹색선(2체배)

6기통 모드



배전기 4기통

소나타I,세피아,아토

점화코일 (-)단자

청색선(1체배)

4기통 모드



DIS  4기통

라노스,레간자,메그너스

점화코일 (-)단자 1 Line

녹색선(2체배)

4기통 모드



전   차   종

계기판 뒷면 / ECU쪽

rpm신호단자

청색선(1체배)

해당 기통수



전자제어식 4기통디젤(카니발 이후 차량)

계기판 rpm신호단자



8기통 모드



쌍용차 디젤차량(타코센서 발전기부착식)

   계기판 rpm신호단자



DA-100 적용



분사펌프식 4기통디젤(카니발 이전 차량)

   계기판 rpm신호단자



RDA-100 적용



  2003/10/27 , 2008/03/31, 2009/8/11           A/S 및 기술지원: 파워상사( Tel. 02-521-3213,  www.powerbetter.com )
