<별첨자료> RPM Adaptor ( RA-100 Model) 사용안내 2003/03/06 파워상사

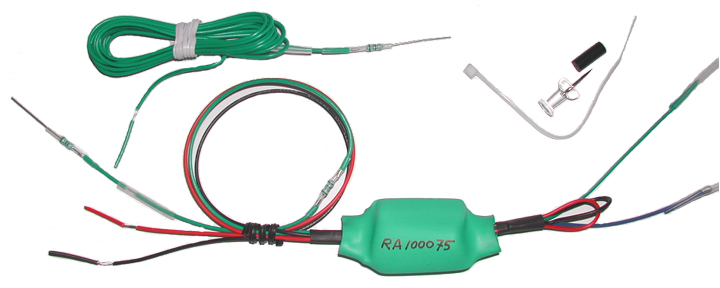

I. RPM Adaptor 의 기능
1) RPM Adaptor 는 engine rpm pulse 신호를 감지하여, 안정화/증폭/2체배 하도록 파워상사가 개발한 전기회로임.
2) 신호파형의 높낮이에 대하여 검출저항값 조절로써 대응가능하므로, 타코미터 설치가능차량의 범위를 넓혀 준다.

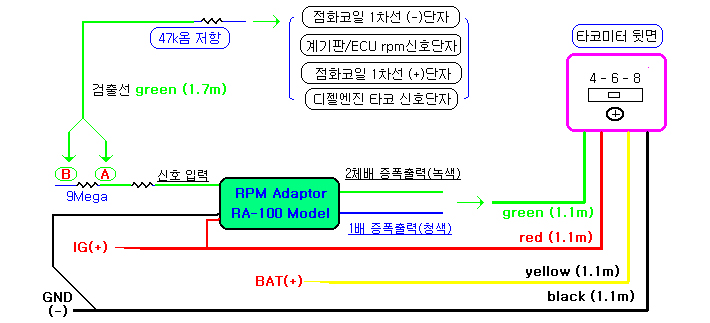

II. 어뎁터와 타코미터 연결개요도
III. rpm신호검출 및 연결점 例示
차 종
47㏀ Pin 연결점
어뎁터 입력
어뎁터 출력
기통수 선택
DLI 4기통
엑센트,아반테,티브론,
세피아II,비스토(01~)등
점화코일 (-)단자
1 Line
B(9M 前)
녹색선(2체배)
4기통 모드
배전기 3기통
마티즈,티코 등
점화코일 (-)단자
B(9M 前)
녹색선(2체배)
6기통 모드
배전기 4기통
소나타I,세피아,아토스등
점화코일 (-)단자
B(9M 前)
청색선(1체배)
4기통 모드
DIS 4기통
라노스,레간자,메그너스,
옵티마, EF소나타 등
점화코일 (-)단자
1 Line
A(9M 後)
녹색선(2체배)
4기통 모드
전 차 종
계기판 뒷면 / ECU쪽
rpm신호단자
A(9M 後)
청색선(1체배)
해당 기통수
점 화 차 량
점화코일 (+)단자
점화코일 (+)단자
A(9M 後)
청색선(1체배)
해당 기통수
분사펌프式 디젤엔진
타코 신호단자
A(9M 後)
디젤어뎁터(DA-100) 추가필요.
