*** 사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! ***           (2008. 10 現 출고기준, 장착공임  별도)

   Gauge Sensor & Joints

  I. 배기온센서

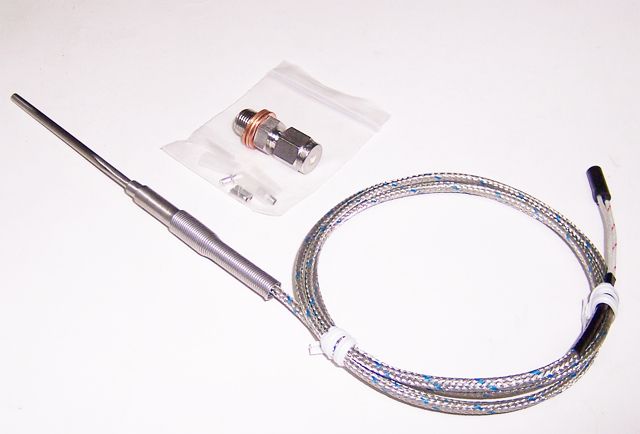

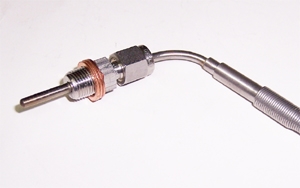

배기온센서 ( DSI-3270 )



(센서선 1M, 전선연결단자,1/8PT 니쁠 포함)

DIY난이도 : 고급

 I. 제품 특성 :

  1. 빠른 반응속도

  2. 유연한 설치작업성

  3. 다양한 실차적용에서의 사용 안정성.

 II. 적용가능 배기온 게이지 :

  .. AutoGauge 등 모든 Taiwan Gauges

  .. Apexi,Greddy,Defi 등 Japanese Gauges

  .. Other HighTemp Gauges .......,

 III. 취급기간: 2006. 1월 ~

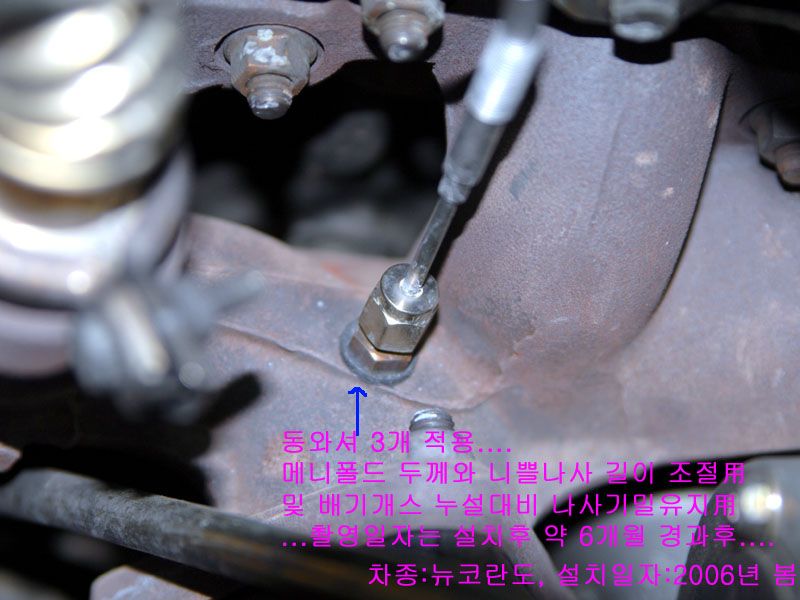

참고자료: 뉴코란도 설치사진

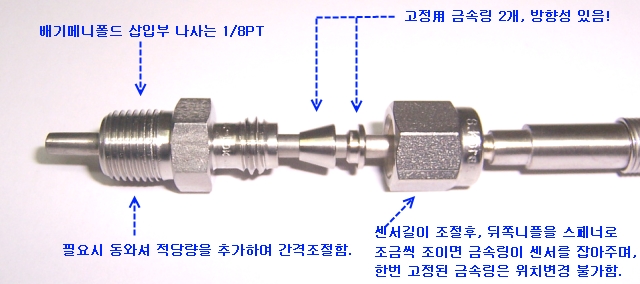

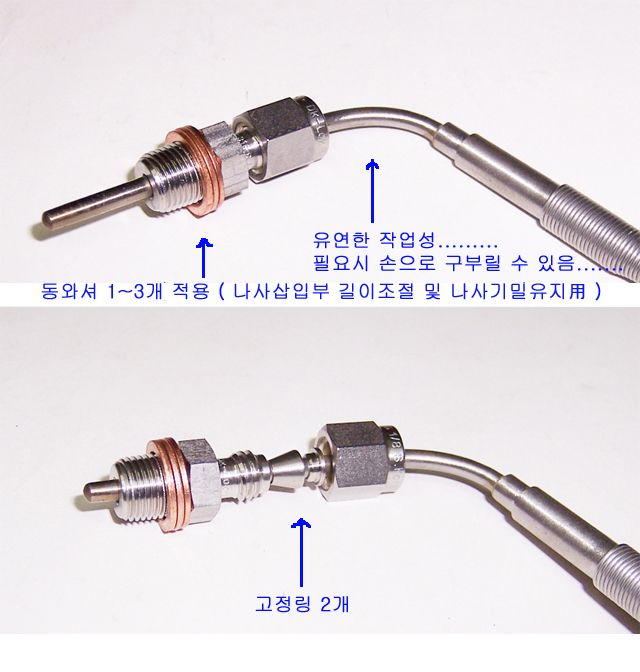

참고자료: 배기온센서 니쁠,쇠링 조립절차

  II. 부스트압센서

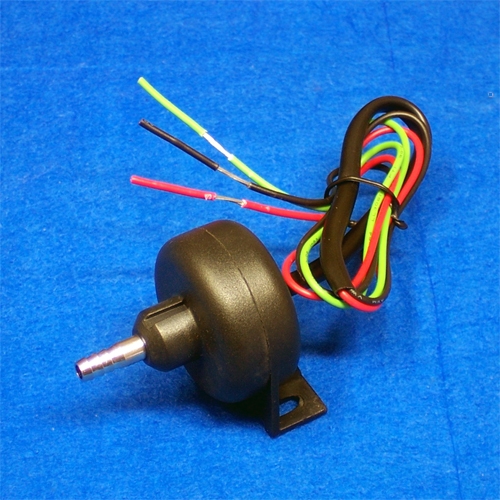

부스트압센서 ( EBOSD-300 )



 I. 제품 특성 :

  1.  반도체 전자식 에어압센서

  2.  온도 안정성 확보 모델.



 II. 적용가능 게이지 :

  .. AutoGauge 전자식 부스트/진공게이지.



  III. 유온 및 수온센서

유온센서 ( TA-100, 와이어타입)

Taiwan제

 I. 제품 특성 :

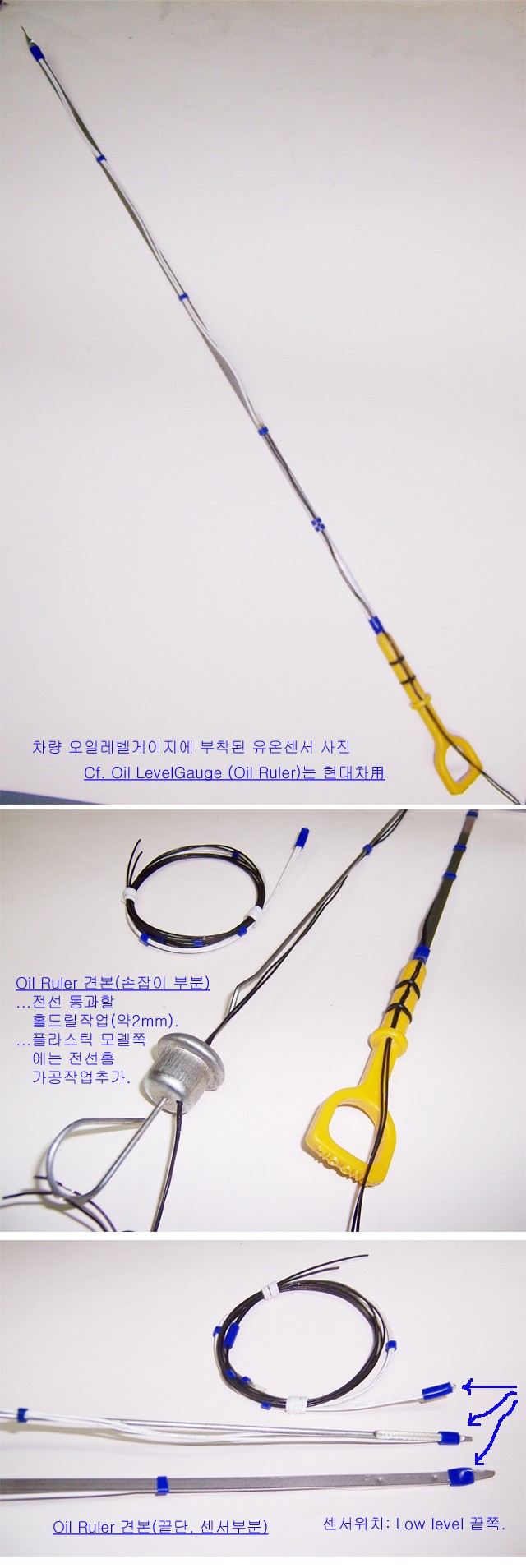

  1. 엔진오일 레벨게이지에 부착가능한 타입

     으로서, 각종의 차량에서 유온센서 설치

     작업을 상당한 수준으로 용이하게 해준다.

  2. 적절한 지점에 센서가 배치됨으로서

     오일온도변화에 빠르게 반응하며,

     간결한 구조로서 안정적 측정이 가능하다.

  3. 내열 와이어타입, 전자식 온도센서 채택.

    (센서선 2선중,하나는 출력, 나머지는 접지)

  4. 적용가능 차량 :

    12volt 전차종(작업곤란차종 있을수 있음)

  5. DIY난이도 : 중급.

 II. 적용가능 게이지 :

  .. AutoGauge 유온 또는 수온게이지.

  .. Swoosh,ProPlus,Toser,Prosports,등등,

 III. 취급기간: 2006. 9/5 ~

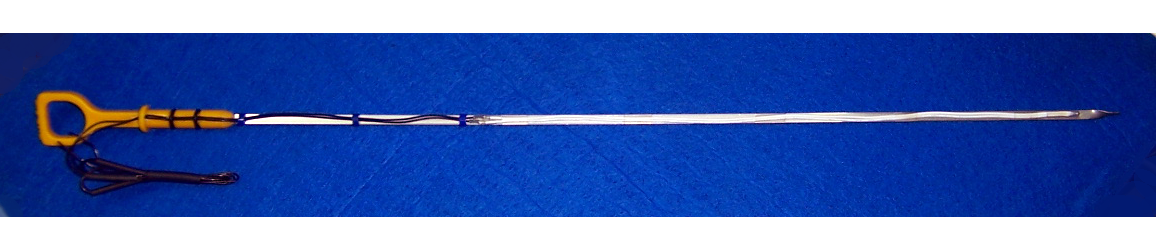

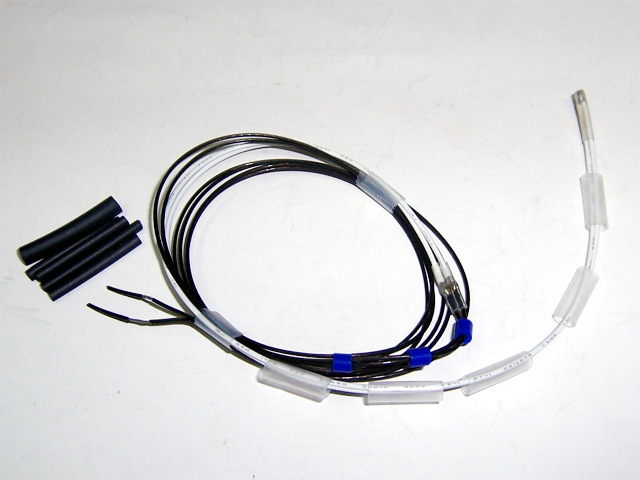

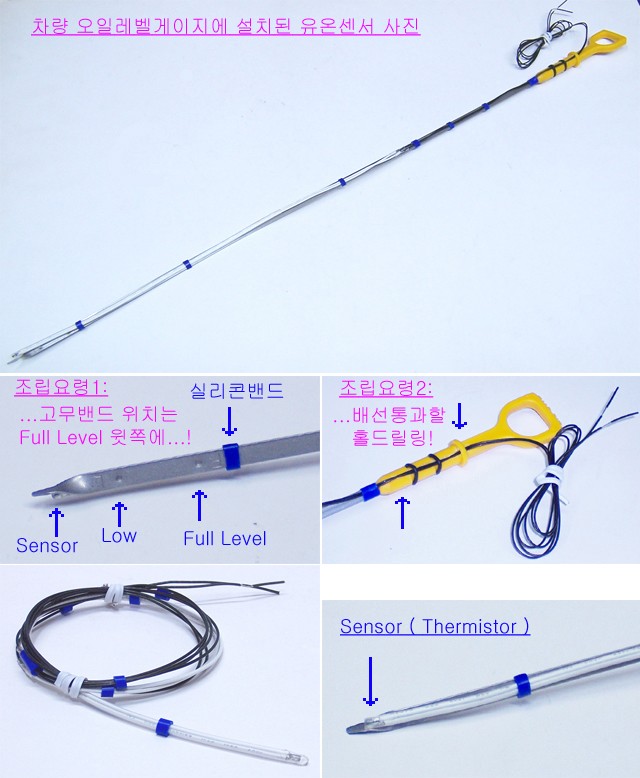

유온센서 조립작업안내 (2007/5/1 2차수정案 기준)

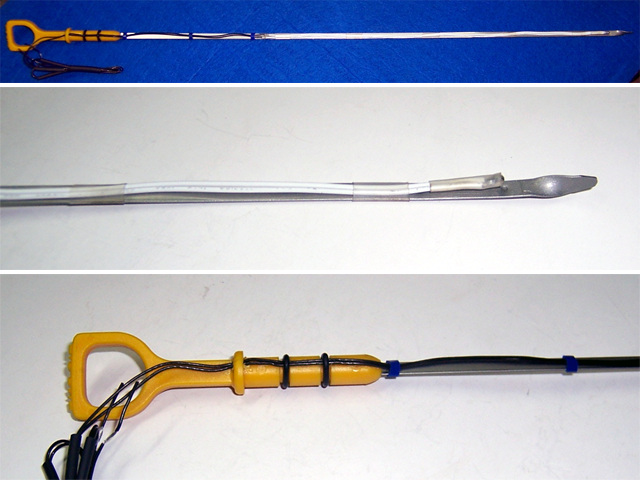

 조립사진2 ( 2007/5/1 2차수정案 기준 )

유온센서 조립사진 ( 2006/10/29 1차수정案 )

참고: 유온센서 조립사진 ( 2006/9/5일자 )

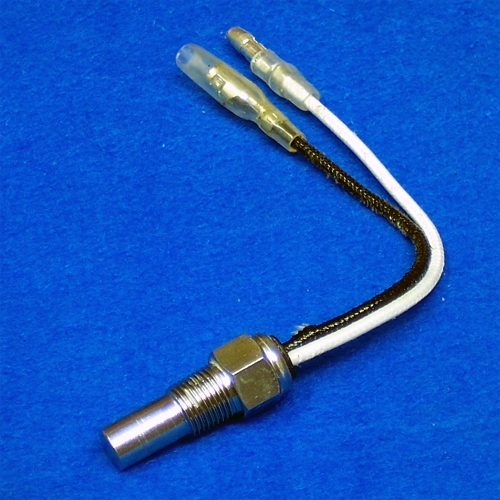

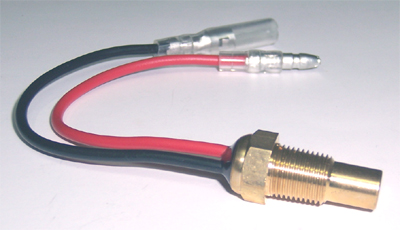

유수온센서 ( 3747SD, 나사타입 )

Taiwan제

 I. 제품 특성 :

  1. 서미스터 내장, 전자식 온도센서.

  2. 센서설치 작업성이 좋은 2단자형

 (하양 출력, 검정 접지,하우징은 절연상태)

  3. 나사규격은 1/8 PT.

 II. 적용가능 게이지 :

  ... AutoGauge 수온 및 유온게이지 공용.



롱사이즈 유온센서

( TA-100S, 나사타입 )

Taiwan제

 I. 제품 특성 :

  1. T-Joint 또는 Cross-Joint 에도

   적용가능하도록, 롱사이즈 나사타입

   으로 개발된 유온센서임.

  2. 2단자형으로서 하우징은 절연상태

     (센서극성 구분 없이 1선은 접지)

  3. 나사규격은 1/8 PT.

 II. 적용가능 게이지 :

  ... AutoGauge 유온/수온 게이지.

  IV. 유압센서

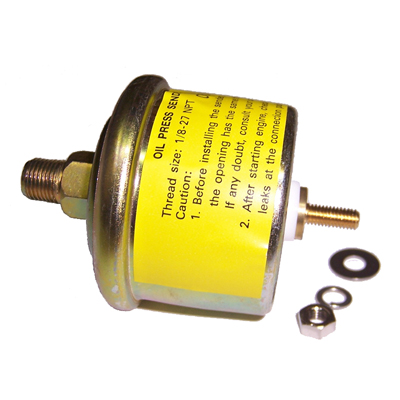

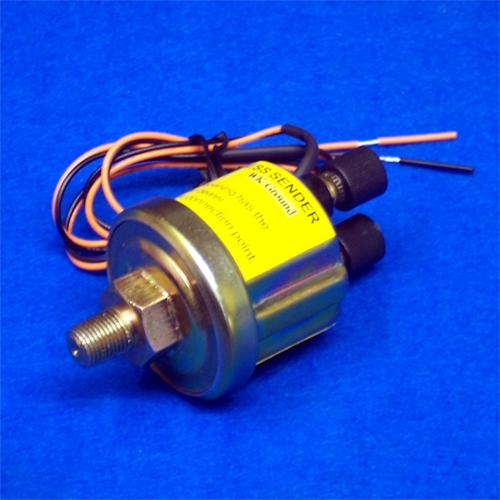

유 압 센 서 ( 27OPSD-VDO )

Taiwan제

 I. 제품 특성 :

  1. 가변저항 방식의 압력센서.

      내구성 확보모델

  2. 2단자형(주황색 센서출력, 검정색 접지).

  3. 하우징외경 45mm, 나사규격은 1/8 NPT.

     ..................1/8 PT용 어뎁터 니플 동봉.

 II. 적용가능 게이지 :

  ... AutoGauge 아나로그 유압게이지用.

  ( 디지탈 및 스모크 27027SWL게이지는 不可 )

)

품절!

유 압 센 서 ( 27sender )

Taiwan제

 I. 제품 특성 :

  1. 가변저항 방식의 압력센서.

  2. 1단자형 (하우징 나사를 통하여 접지연결)

  3. 하우징외경 54mm, 나사규격은 1/8 NPT.

 II. 적용가능 게이지 :

  ... AutoGauge 아나로그 유압게이지用.

  ( 디지탈 및 스모크 27027SWL게이지는 不可 )

  ... 기타 Taiwan 아나로그 유압게이지.

참고:  2단자형 유압센서는 품절아니며, 계속 공급중 !

 ( S단자 센서출력, G단자 접지, 하우징도 접지상태 )

 V. 수온센서 설치자재 ( 냉각호스쪽 수온센서 브라켓 )

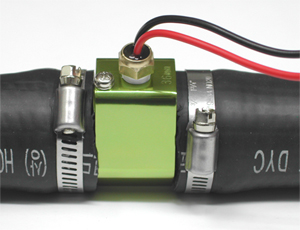

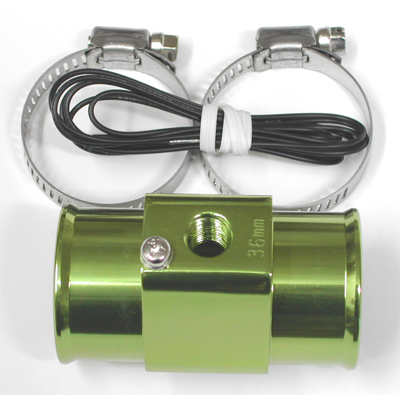

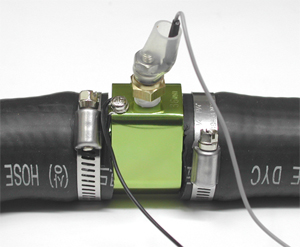

냉각호스 수온센서 브라켓

Ø36mm ( Green Color )

Taiwan제

( 스틸밴드 2개 및 접지선 포함)

적용차종: 중대형 전차종(디젤포함)





  Ø28mm (Purple) ,    Ø30mm (Blue)

Taiwan제

( 스틸밴드 2개 및 접지선 포함)

적용차종: 소형차 ( 경차 등 )

 2단자형 수온센서: 빨강색 센서출력, 검정색 센서접지

 1단자형 수온센서: 검정색선은 (-)접지선, 피스에 연결.

 VI. 유온압센서 설치자재 ( 오일필터쪽 OPOT 브라켓 )

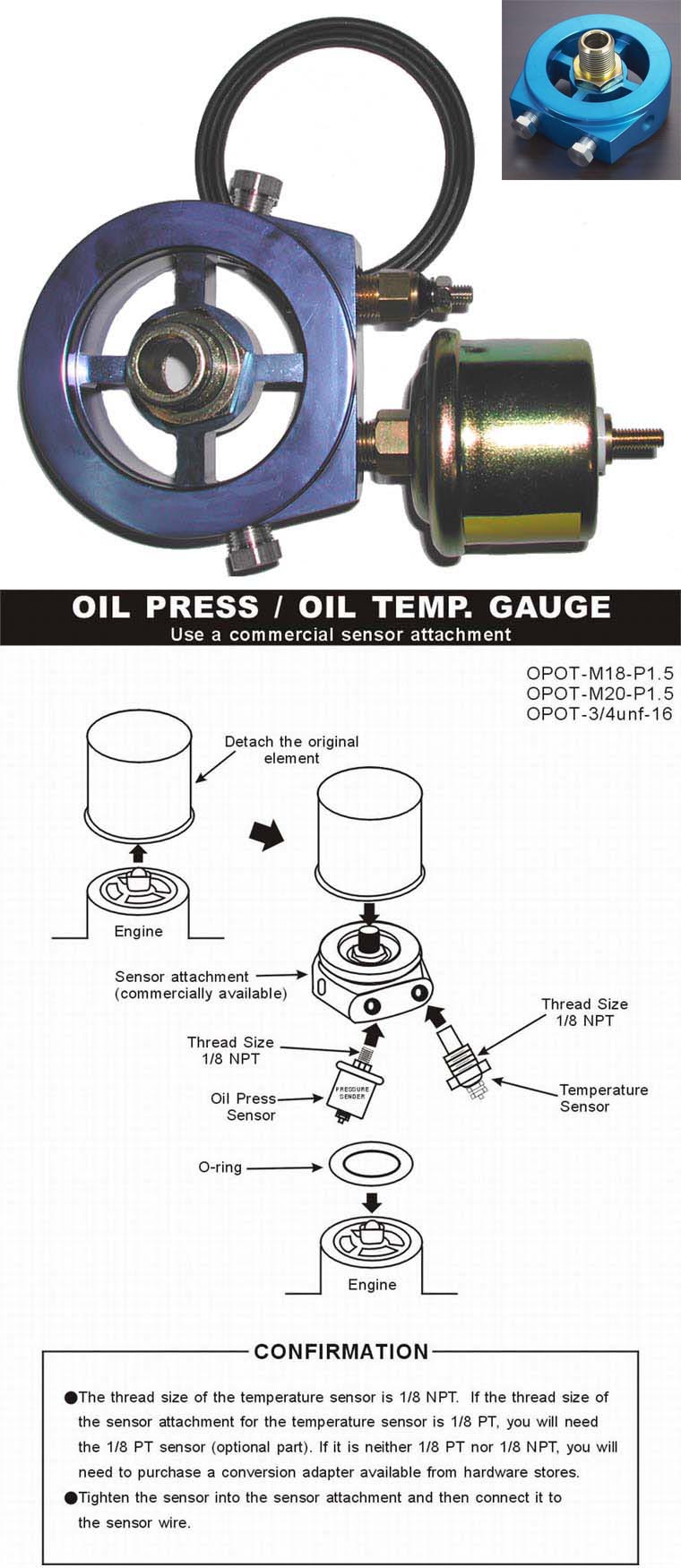

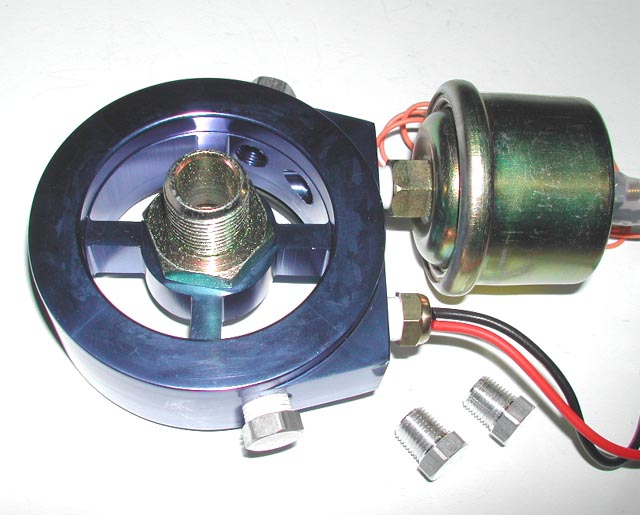

오일필터 OPOT 브라켓

Taiwan제

 1. 엔진오일필터쪽에 삽입되는 센서브라켓으로서, 유온 및 유압센서를 함께 설치할 수 있게 합니다.

 2. 센서홀은 4개이며,  사용되지 않는 홀을 위한 매꿈나사  및  오링이 포함되어 있습니다.

 3. 센서홀 나사규격은 1/8 NPT 로서,  대만 1/8 NPT 및 일본 1/8 PT 나사 센서 모두 사용가능합니다.

 4. 브라켓 사이즈 등 : 두께 28mm, 외경 80mm 의 알미늄 다이케스팅 제품.



 I. 적용가능 차량 ( 나사규격별 ) :

 1) OPOT-M20 Model ( 오일필터 나사규격 M20 x P1.5 mm Bolt 차량 ) :
  .....현대/기아/삼성 점화엔진 차량 ( 경차 및 LPG승합차량 포함 )

  .....대우 L6 점화엔진 차량 ( 매그너스 L6, 토스카 L6, ).
  .....기아 디젤엔진 차량 ( 베스타/록스타/R2/레토나 ).
  .....외산차량 ( Honda, Mitsubishi, Ford, Citroen, Peugeot, etc. )

 2) OPOT-U3/4 Model ( 오일필터 나사규격 UNF 3/4 - 16 inch Bolt 차량 ) :
  .....대우 점화엔진 소형차량 ( 마티즈, 칼로스1.2, 젠트라1.2 등 ),
  .....현대 디젤엔진 차량 ( 산타페,트라제, 카렌스, 아반테 디젤 등 )
  .....외산차량 ( Nissan, Toyota, Fiat, Audi, BMW, Land Rover, Volvo, Volkswagen, etc. )

 3) OPOT-M18 Model ( 오일필터 나사규격 M18 x P1.5 mm Bolt 차량 )

  .....대우 점화엔진 ( 칼로스1.5, 젠트라1.5, 르망,에스페로,씨에로,프린스,라노스,누비라,레간자,

                              넥시아, 라세티, 레조, 매그너스 ):
  .....외산차량 ( Saab 900/9000 V6, etc. )



 II. 적용불가 차량 :



 .....작업공간 부족한 차량 ( 오일쿨러 어뎁터 기설치 차량 등 , 브라켓 여유공간이 있으면 적용가능)

 .....나사규격이 상이한 현대 디젤차량 ( 포터/그레이스/갤로퍼/리베로/테라칸/스타렉스. )
 .....나사규격이 상이한 기아 디젤차량 ( 프론티어/카니발/하이베스타/쏘렌토,)

 .....나사규격이 상이한 대우 아카디아.
 .....오일필터 구조가 상이한 쌍용 디젤엔진 차량 ( 밴츠엔진 ).



 III. 참고자료 :    유온압센서 및 매꿈나사 체결도  영문 사용설명서 자료   장착작업사진( DIY게시판)

  VII. 유온센서 설치자재 ( 엔진오일팬쪽 오일팬부싱 )

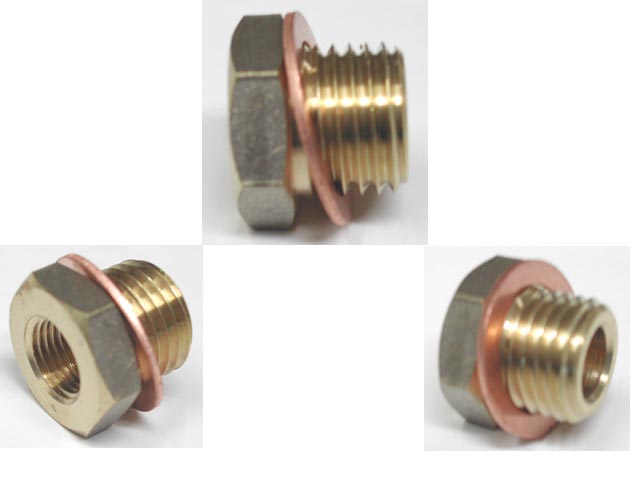

오일팬부싱

제조원: Korea

 1. 나사규격 : M14 Bolt, 암나사는 1/8 NPT.

 2. 동와셔는 누유방지 개스켓 역할, 필수자재.

 3. 대만 1/8NPT 센서, 일본 1/8PT 센서 공용.



 1. 적용차종: 현대/기아/대우차량

 2. 적용곤란 차량 ( 볼트모양 특수한 차량 ):

    1) 싼타페,트라제,    2) 슈마,스펙트라,

 3. 적용불가 차량 ( 볼트규격 다른 차량 ) :

    1) 쌍용차, 삼성차.

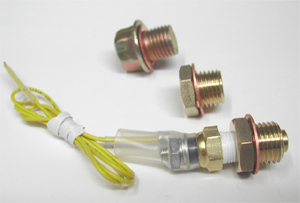

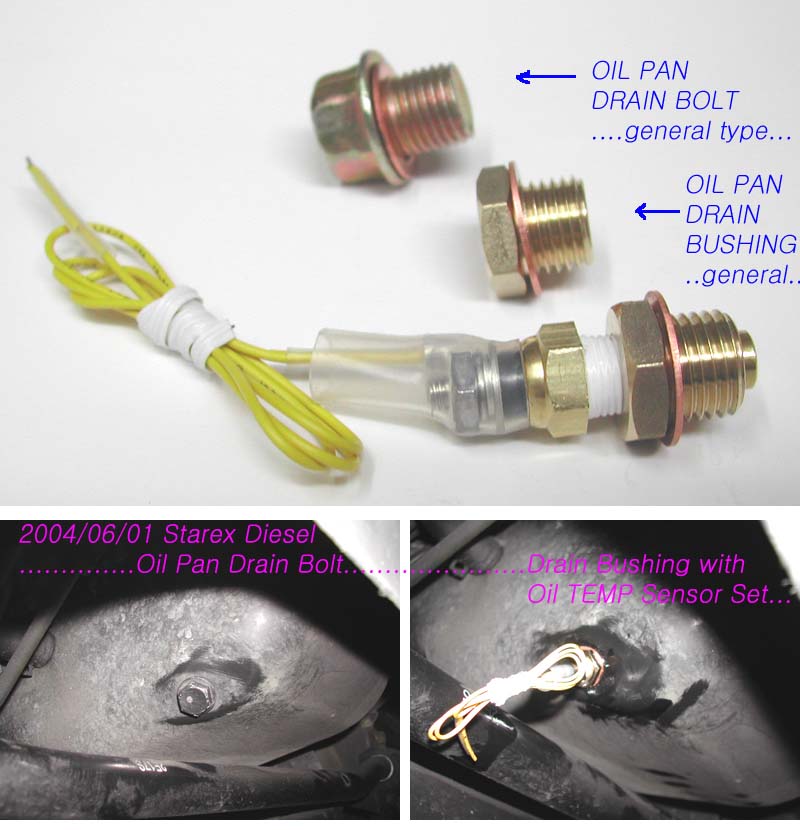

오일팬 드레인볼트, 부싱 및 유온센서 조립도

  VIII. 유압센서 설치자재 ( 유압스위치쪽 T-Joint )

현대기아삼성용 유압T-Joint

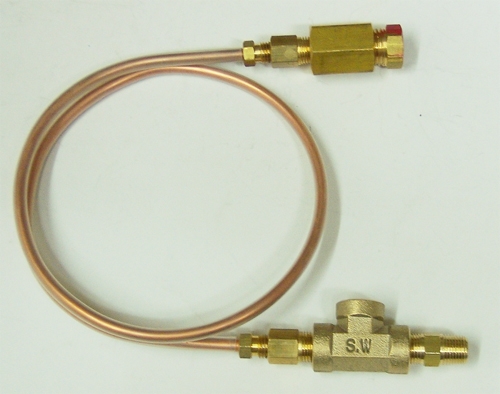

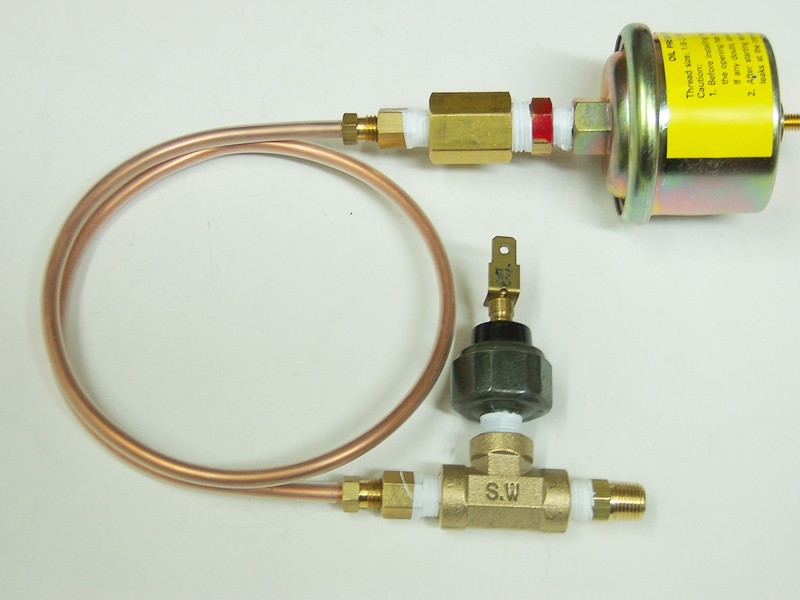

현대기아삼성용 유압T&Pipe-Joint

현대기아삼성용

유압 Cross-Joint



나사규격 M12 Bolt 유압스위치 차량

( 쌍용디젤엔진 등 )

 쌍용차用 유압 T-Joint

제조원: Korea



자료: 유압센서와 쌍용유압스위치

조립요령

  IX. 에어압검출핀

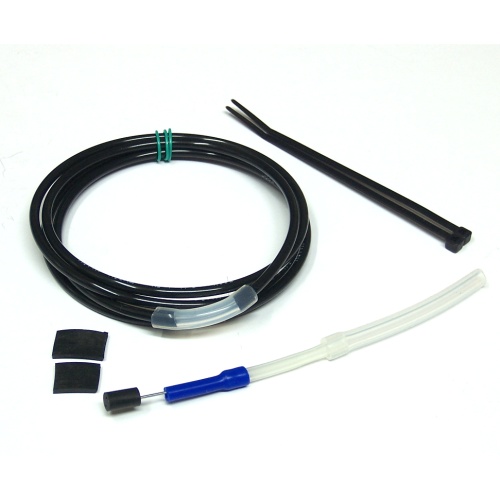

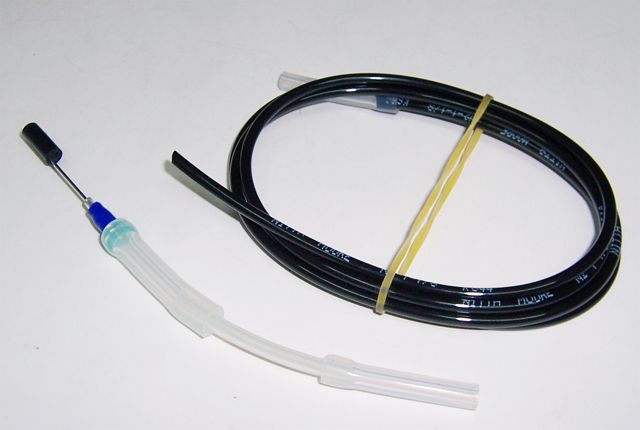

에어압 검출핀 ( AirPin-R )



( 나이론튜브 1m, 연결부튜브 포함 )

DIY난이도 : 초중급

..작업편의성, 사용안정성 개선모델.



..진공고무호스쪽 진공압검출작업用

..터보엔진에서 터보압 검출작업用.

  참고자료 :   터보압 검출핀 작업요령

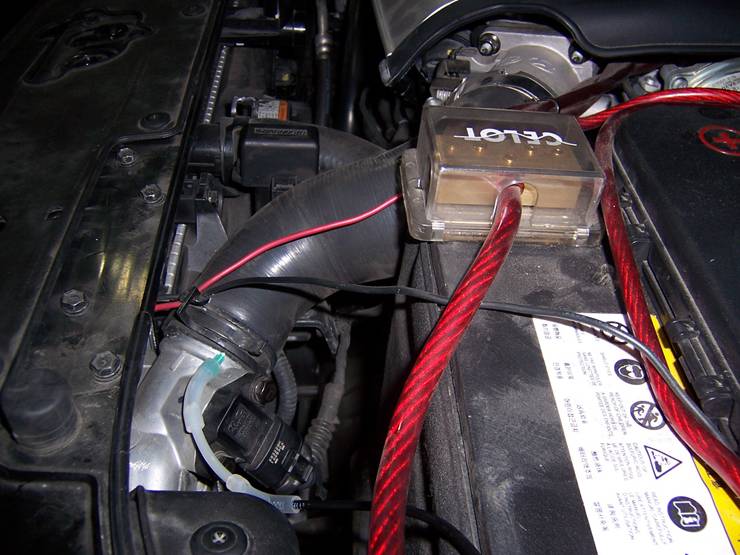

  작업사례 : VGT(뉴프라이드) 터보압 검출핀작업

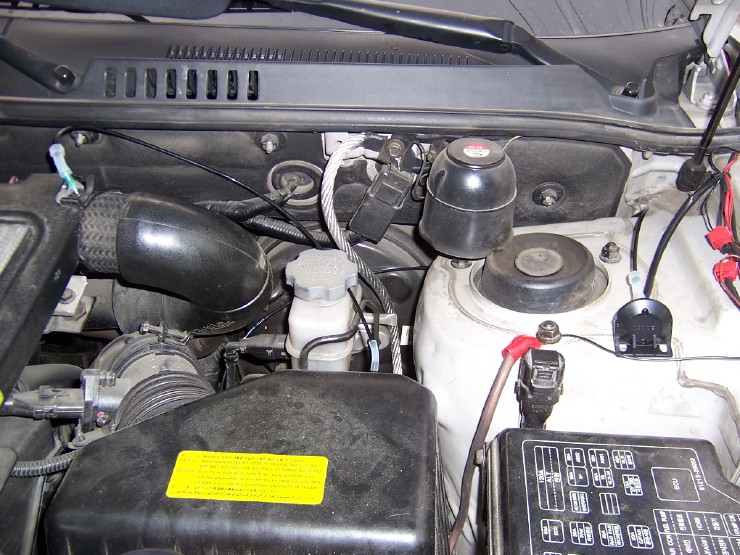

  작업사례 : VGT(산타페디젤) 터보압 검출핀작업

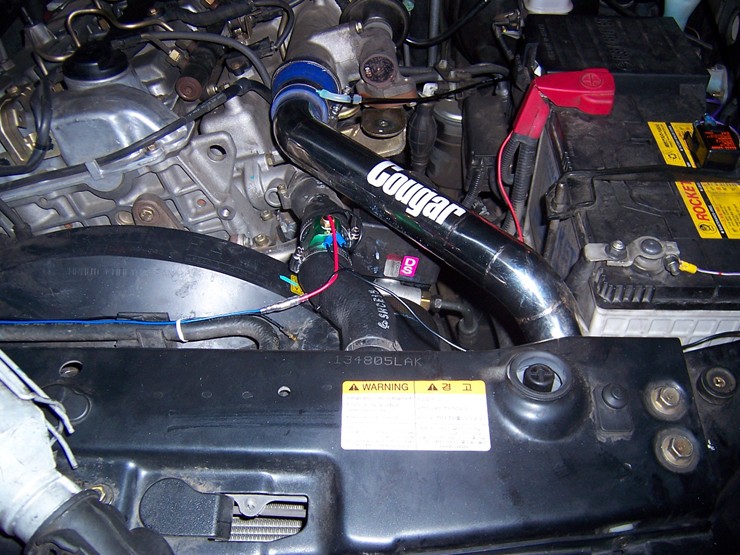

  작업사례 : CRDi ( 뉴렉스턴) 터보압 검출핀작업

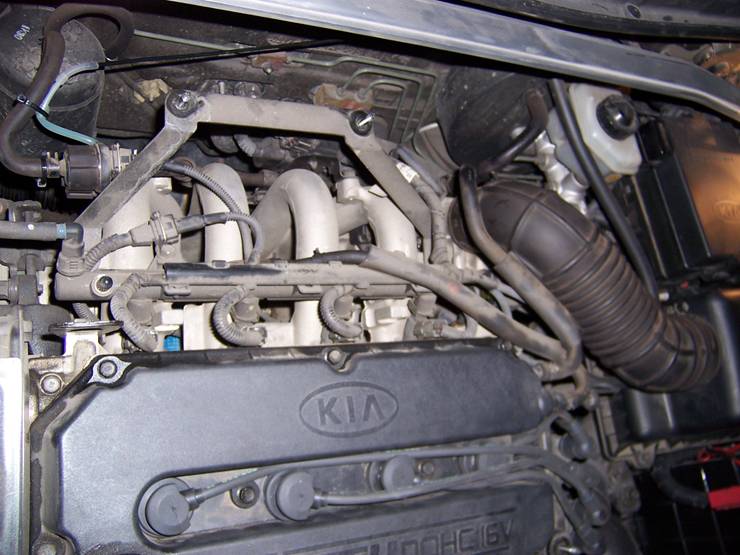

  작업사례 : 점화엔진(스펙트라) 진공 핀작업사진

For your better car life !!   from POWER BETTER CO.

www.PowerBetter.com  02-521-3213 , 011-9135-3213



품절!

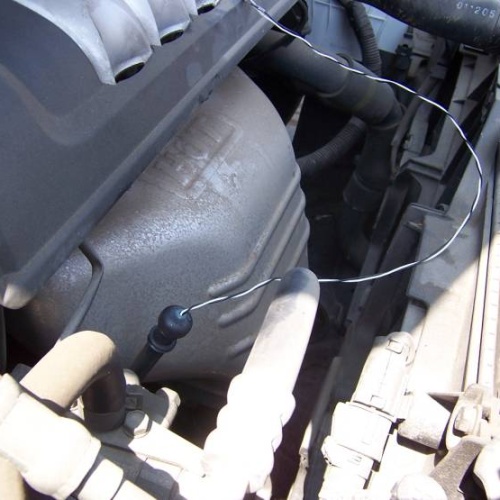

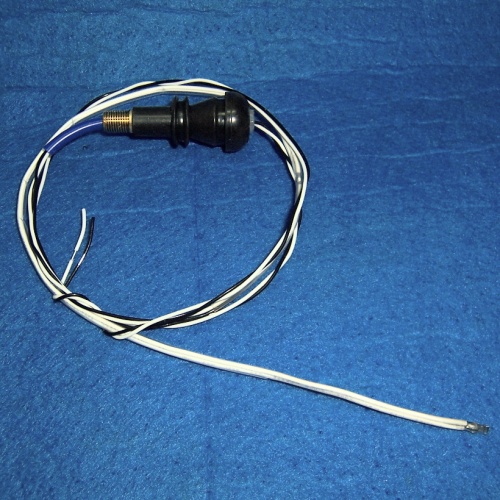

유온센서 ( TA-100A, 와이어타입)

Taiwan제

 I. 제품 특성 :

  1. 오일게이지홀에 삽입하거나, 오일게이지

      에 부착가능한 타입으로서,

      각종의 차량에서 유온센서 설치

     작업을 상당한 수준으로 용이하게 해준다.

  2. 적절한 지점에 센서가 배치됨으로서

     오일온도변화에 빠르게 반응하며,

     간결한 구조로서 안정적 측정이 가능하다.

  3. 내열 와이어타입, 전자식 온도센서 채택.

    (센서선 2선중,하나는 출력, 나머지는 접지)

  4. 적용가능 차량 :

    12volt 전차종(작업곤란차종 있을수 있음)

  5. DIY난이도 : 중급.

 II. 적용가능 게이지 :

  .. AutoGauge 유온 또는 수온게이지.

  .. Swoosh,ProPlus,Toser,Prosports,등등,

 III. 취급기간: 2008.5/8~

품절!

에어압 검출핀



( 연결자재,나이론튜브 1m, 펌핑기 포함 )

DIY난이도 : 중급

...디젤VGT터보엔진에서 터보압검출작업用.

...일반 터보인터쿨러에서 편리한 터보압검출

...굵은 진공호스차량에서 진공압검출작업用.

  참고자료 :   터보압 검출핀 작업요령

  작업사례 : VGT(뉴프라이드) 터보압 검출핀작업

  작업사례 : VGT(산타페디젤) 터보압 검출핀작업

  작업사례 : CRDi ( 뉴렉스턴) 터보압 검출핀작업

  작업사례 : 점화엔진(스펙트라) 진공 핀작업사진

나사규격 1/8 PT 유압스위치 차량

(현대/기아/삼성 승용승합 전차종)

( 2005년7월이후 적용, 개선모델 )

품절!

현대기아삼성用 유압 T-Joint 및 동Pipe

품절!

제조원: Korea

1. 작업공간 협소 차량

2. 엔진열기 노출 차량

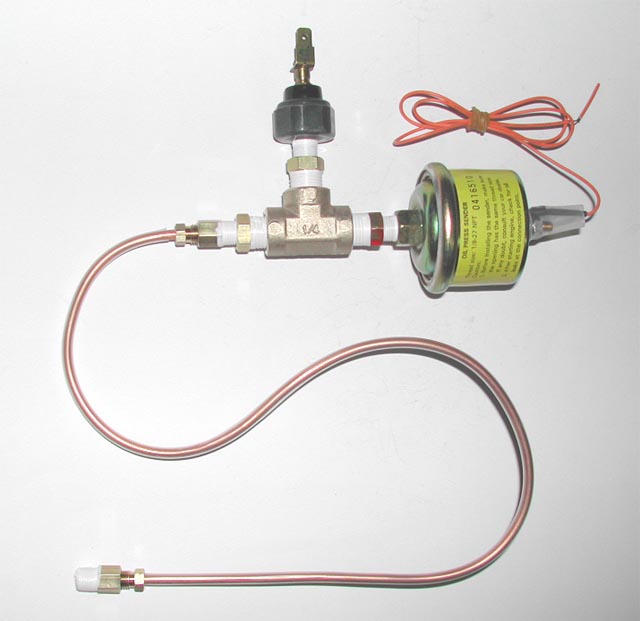

자료1: 유압센서와 유압스위치 조립도 예시

자료2: 차량 설치사례 ( '05.7, 현대 승용차)



참조: 2005년7월 개정前, 종전 조인트모델



나사규격 M14 Bolt 유압스위치 차량

( 대우차 등 )

품절!

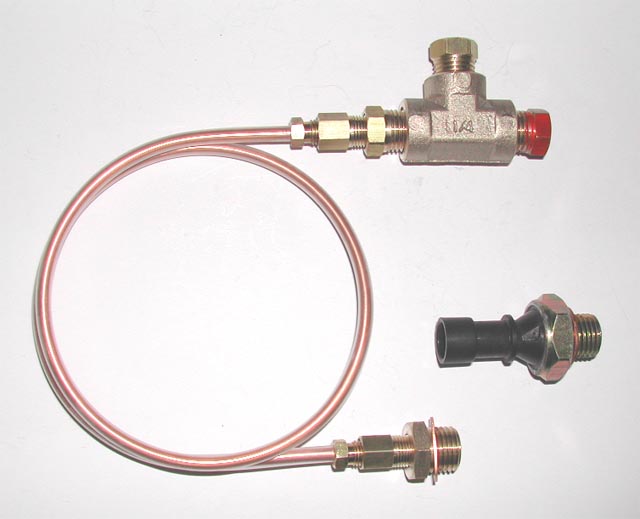

 대우차用 유압 T-Joint 접근방법

품절!

오일팬부싱 활용 유압 T조인트 자재 예시

( 현대用 동연장관,T조인트에 오일팬부싱 추가 )

( 1단자형 유압스위치는 현대부품으로 교체 )

유압스위치 나사用 T자재 개발前 응용모델임

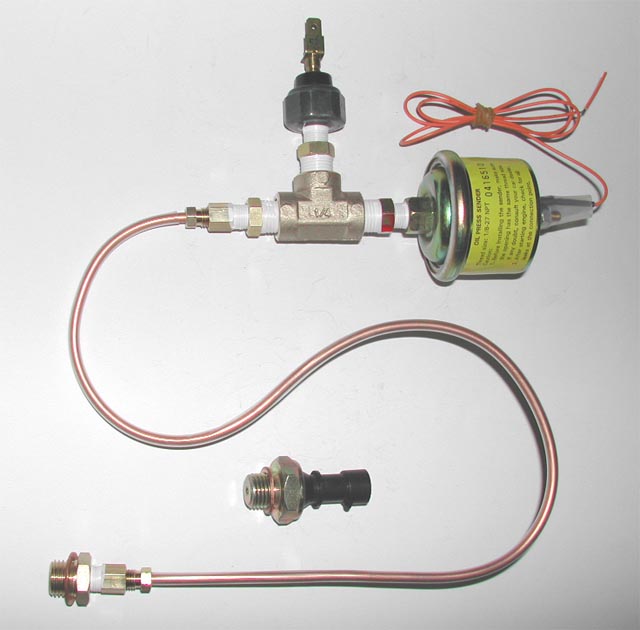

자료 : 유압스위치와 유압센서 조립도 예시



(3단자형 유압스위치인 에스페로등은 적용불가)

품절!

유수온센서 ( 3747sender, 나사타입 )

Taiwan제

 I. 제품 특성 :

  1. 서미스터 내장, 전자식 온도센서.

  2. 센서설치 작업성이 좋은 2단자형

 (빨강 센서출력, 검정 접지,하우징은 절연상태)

  3. 나사규격은 1/8 PT.

 II. 적용가능 게이지 :

  ... AutoGauge 수온 및 유온게이지 공용.

참고 : 1단자형 온도센서

( 볼트는 센서출력 단자, 센서접지는 하우징 자체임 )

( 기존 취급분, 나사규격은 1/8 NPT )

*** 타업체 수입분 사용자 유의사항 ***

AutoGauge 유온게이지

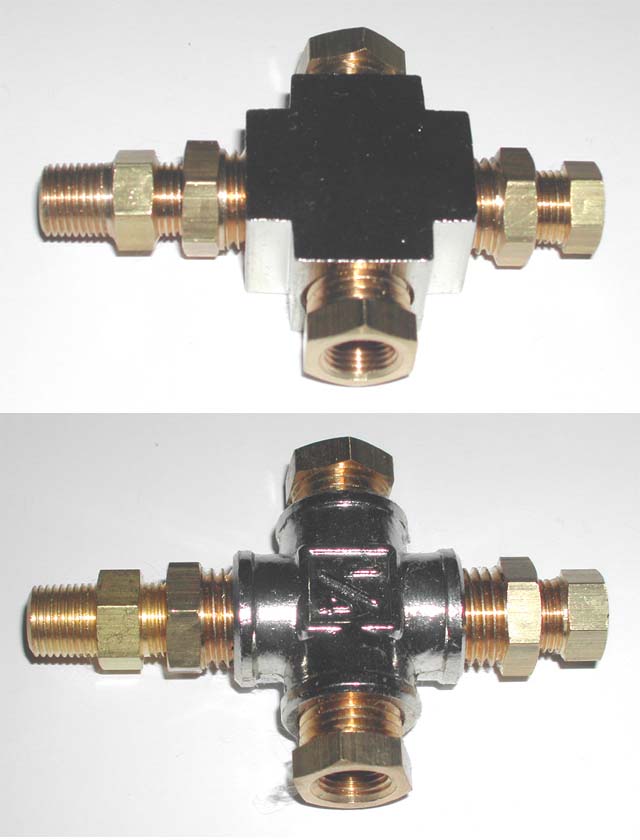

동봉자재인 '+'字조인트 관련

 암나사 1/8 PT인 현대/기아 엔진에는 적용불가 !

 엔진 암나사 손상 및 체결불량으로 파손위험 있음 !

....당사는 4년전 수입초기부터 적용하지 않았음....

....엔진쪽 암나사 1/8 NPT 인 외국 차량用 자재임....

....'+'자/'T'자 방식은 액체온도 측정에는 부적절함.
