*** 사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! ***  (취급기간: 2006.9.12 ~   ,장착공임  별도)

52mm 블랙판넬 유온게이지 ( Oil TEMP , K52AOTBW Model )

적용차량 :  DC 12volt  전차종

사용용도 : 차량 엔진오일 온도 ( 유온 ) 수준 표시

작동방식 : 전자식, LED조명, 50~150℃   270° 지침동작.

제품특징 :

 1.  블랙패널과 White LED 조명의 깔끔한 디자인.

 2.  지침작동이 우수하고, 오프닝 세레모니 기능까지...

 3.  전자식 유온센서, 전선 등 자재 기본 제공.

 4.  나사형 온도센서 기본공급 ( 나사형 대신에 와이어형 센서 옵션으로 선택가능).

 5.  본체 설치자재인 52mm 숏컵, Clamp Holder , Visor, RimCover는 별매입니다.

DIY 난이도: 초~중급,   제조원: Taiwan,  수입공급원: 파워상사

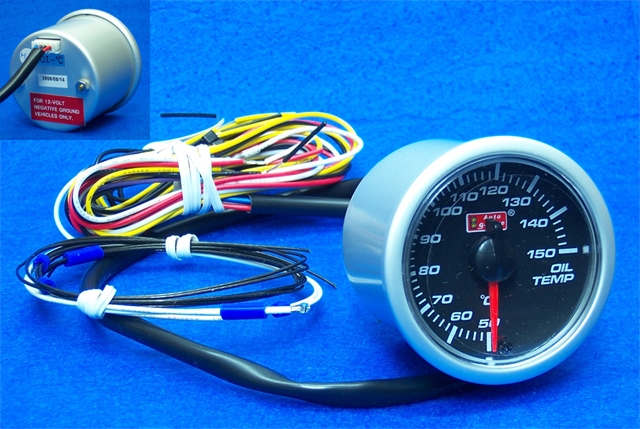

    공급품 내역

1. 게이지 본체 : φ52㎜ In-Dash Size, 뒷면 전선연결용 커넥터 배치.

2. 온도센서 : 서미스터 1/8PT 나사타입, 2단자형 (하나는 센서출력, 나머지는 센서접지선)

3. 본체쪽 전선 ( 각 1 M 이상, 케이블튜브로 커버링 ) :

   ..빨강색 ( Red )   : 작동(+) 전원선,  차량의 ACC(+) 또는 IG(+) 전원에 연결.

   ..검정색 ( Black ) : 공통(-) 접지선.  양호한 접지상태인 차체 금속부위에 연결.

   ..보라색 ( Purple ) : 조명(+) 전원선. LED밝기 조절저항 부착,   차량의 미등라인에 연결.

   ..노랑색 ( Yellow ) : 온도센서 입력선.

4. 센서연결선 ( Yellow & Black ) : 1.8m 2가닥.

5. 기타 :  게이지별 배선구분 안내자료, 사후관리용 일련번호 기재, 등.

6. 참고사항 : 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있읍니다.

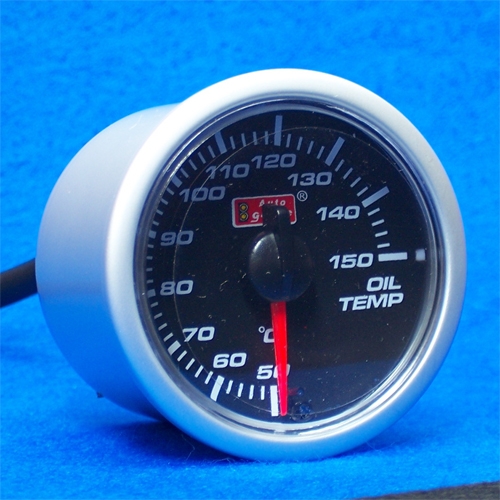

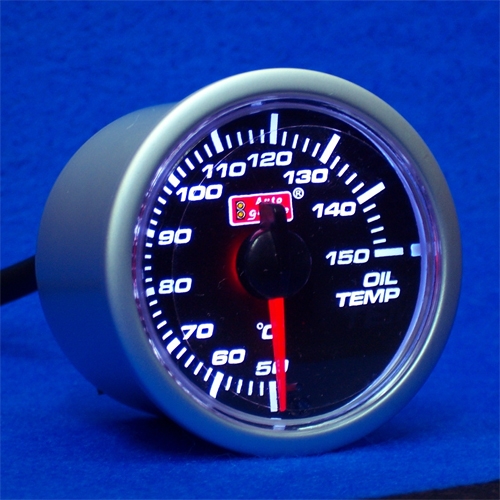

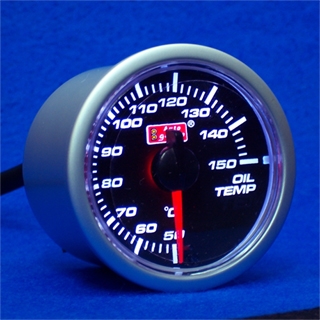

( 제품사진: 주간, 게이지 조명 OFF / ON 상태 )



( 별매품인 52mm Short Cup 적용사진,  오른쪽은 숏컵에 워닝림커버 추가 적용사진임. )

 참고자료: 52mm 게이지 숏컵 조립요령



( 별매품인 52mm Clamp Holder 또는 Long Cup 조립상태 )

와이어타입 유온센서

  1. 엔진오일게이지에 부착가능한 와이어타입, 유온센서 설치작업 간편화.

  2. 오일온도변화에 빠르게 반응, 간결한 구조로서 안정적 측정이 가능함.

  3. 내열 와이어타입,서미스터센서 채택(센서선 하나는 출력, 나머지는 접지)

  4. 적용가능 차량 : 12volt 전차종.

  5. 적용가능 게이지: AutoGauge 유온/수온게이지 등.

유온센서 조립작업안내 (2007/5/1 2차수정案 기준)

유온센서 조립사진 ( 2006/10/29 수정案 )

참고: 유온센서 조립사진 ( 2006/9/5일자 )

 차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )

1. 차량 점검 : 설치예정 차량에서 유온센서 설치방법(엔진오일게이지 활용법 등), 전선 실내인입 방법 등을 사전에 체크한다.

2. 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.   니퍼,라이터,절연테이프,나사씰링재 등도 준비한다.

3. 게이지 홀더 조립 : 별매품인 컵홀더 또는 클램프홀더를 게이지에 끼워 적절히 조립한다.

4. 본체 부착 : 데쉬보드위 등 적절한 곳에, 내열 양면테이프 등을 사용하여 부착, 전선들은 차체틈새로 밀어 넣는다.

5. 센서 설치 : 엔진열 충분히 식혀진 차량 엔진오일라인에 유온센서를 적절히 배치/조립한 후,

                     센서단자와 본체 사이에 센서연결선을 연결한다. ( 참고자료 : 차량 오일게이지유온센서 부착작업방안 예시 ).

6. 게이지 (+)전원연결 ( Red Color ) : 실내 IG(+)전원(계기판퓨즈 등) 또는 ACC(+)전원(시거퓨즈 등)에 연결한다.

7. (-)접지연결 ( Black Color ) : 검정색 접지선을 차체 ( 페인트 벗겨진 차체 금속부위 )에 연결한다.

8. 조명(+)전원연결(Purple Color): 보라색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.

       ☞ 미등라인 연결작업이 용이하지 않을 경우에는 보라색선을 적색선에 함께 연결하여 사용하십시오.

9. 전선 정리 : 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

 유온게이지 사용안내

1. 게이지 지침작동 특이점: 작동전원 연결상태에서, 센서출력라인이 차체접지와 쇼트되면 수온게이지 지침은 최대값을 표시한다.

2. 센서설치직후  엔진가동하면서 오일게이지쪽 누유여부를 확인하고, 설치후에도 가끔씩 이를 점검하십시오.

3. 게이지 표시온도는 엔진오일의 온도수준을 나타내며, 오일온도변화에 빠르게 반응하고, 상당히 안정적인 측정이 가능하다.

4. 일반적 주의사항 : 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하여 주십시오.

   제품의 규격 등

1. 제품명/용도 :  52mm 블랙판넬 유온게이지 ( Oil TEMP , K52AOTBW Model ),

                         차량 엔진오일온도 표시용  Analog 유온게이지

2. 본 체 규 격 :    52mm  In-Dash Size, 센서감지 작동식,  지침동작각도 270°, 표시범위 50-150 ℃,

                          LED 조명( White & Red LED ).

                          Black Color Panel, White Color Scale.      Silver Color Aluminum Rim & Housing.

3.  작 동 전 원 :   DC 12volt 차량전원, 소모전류는 작동부에 약 35mA , 조명LED에는 약 25mA 소모 ( DC 14.0 volt 기준).

4.  공 급 업 체 :   본체부분- Taiwan Company (AUTO GAUGE),  전선/케이블튜브 추가 및 작동점검- 파워상사.

자료 작성일자 : 2006. 9/12 , 9/14(옵션추가:숏컵), 10/12, 10/31, 2007/3/30(배선구조변경),

                      2008/3/26(나사형센서 기본공급,와이어형센서는 옵션전환),

< 경고 >  본사이트의 상품이미지 및 저작물과 상표는 파워상사의 동의없이는 사용될 수 없습니다 !





Ø52 VOLT

Ø52 VACUUM

Ø52 BOOST

Ø52 Water TEMP

Ø52 Oil TEMP

Ø52 RPM

 Ø52mm 블랙판넬 오토게이지 배선구분 안내 ( 2007. 3/30 現 )

...... 제품 박스에 동봉된 영문메뉴얼은 내용만 참고하시고,  제품의 배선에 대하여는 아래의 내용을 따르시기 바랍니다.

게이지別

본체 +/- 전원선

본체 신호입력선

연장선(1~2 Meter)

센서쪽 전선

비  고

볼트 게이지

( K52AVOBW )

 빨강(작동+): IG(+)

 ..... 실내 계기판휴즈



 보라(조명+): 미등(+)

 ..... 조절저항부착.



 검정(공통-): (-)접지

 ..... 차체 금속부위









RPM게이지

( K52ATABW )

초록 : rpm



초록: 신호 검출선

      (안전저항부착)





AFR 게이지

( K52AAFBW )

회색 : AFR



회색: 신호 검출선

      (안전저항부착)





수온 게이지

( K52AWTBW )



파랑 : 수온

검정: 센서(-)접지用

파랑: 센서(+)연결用

검정: 센서(-)

나머지: 센서출력

센서(-)접지

연장선도

실내 인입하여

게이지접지점에

공통접지 처리要!

유온 게이지

( K52AOTBW )



파랑 : 유온

검정: 센서(-)접지用

파랑: 센서(+)연결用

검정: 센서(-)

나머지: 센서출력

유압 게이지

( K52AOPBW )



주황 : 유압

검정: 센서(-)접지用

주황: 센서(+)연결用

검정: 센서(-)

주황: 센서출력

배기온게이지

( K52AEGBW )

검정:센서(-)

갈색:센서(+)

검정: 센서(-)연결用

갈색: 센서(+)연결用

하양: 센서(-)

빨강: 센서(+)

센서선 연결작업시

꼬은後 단자압착要 !

부스트게이지

(K52ABOMBW)

진 공 게이지

(K52AVCMBW)

 보라 : 조명(+)

 ..... 조절저항부착.

 검정: (-)접지

나이론 튜브( 내열 내압 유연성 ), T-Joint

기계식.

          ..... 본체 보라색 전선은 조명(+)전원선으로서,  편의상, 게이지 작동(+)인 빨강색 전선에 함께 연결사용하여도 됩니다.

          ..... 게이지들의 (-)접지선은 차체금속부위에 잘 연결되어야 하며, 각종 센서접지선도 게이지접지와 공통접지처리要 !

          ..... (+)선들은 필요한 만큼 잘라 상호연결가능하나, (-)접지선은 센서(-)접지연결점 이후의 부분에서만 상호연결 하십시오.

기술지원 및 A/S :  수입원 워상사 (T. 02-521-3213, 011-9135-3213, www.Powerbetter.com )

< 경고 >  본사이트의 상품이미지 및 저작물과 상표는 파워상사의 동의없이는 사용될 수 없습니다 !



 Ø52mm 블랙판넬 오토게이지 배선구분 안내 ( 2006. 10/31 現 )

  ... 제품 박스에 동봉된 영문메뉴얼은 내용만 참고하시고,  제품의 배선에 대하여는 아래의 내용을 따르시기 바랍니다.

  ... DIY편의성을 고려하여, 동 수입품에 대하여 파워상사에서 별도의 전선을 질서있게 추가해 드렸습니다.

게이지別

배선구분

본체쪽 전선 ( 각 1 Meter ~ )

연장선

센서쪽 전선

비  고

작동 +/- 전원선

조명 +전원선

신호입력선

1.5 ~2.5 Meter





볼트 게이지

K52AVOBW

 빨강: IG(+)/ACC

 검정: 차체(-)접지

하양 : 미등(+)







악어클립은

차체 (-)접지用

RPM게이지

K52ATABW

 빨강: IG(+)/ACC

 검정: 차체(-)접지

하양 : 미등(+)

초록 : rpm

초록 : 신호 검출선





수온 게이지

K52AWTBW

 빨강: IG(+)/ACC

 검정: 차체(-)접지

하양 : 미등(+)

파랑 : 수온

파랑 : 센서 연결用

검정 : 센서 접지用

빨강: 센서출력

검정: (-)접지

센서접지用 연장선

도 실내 인입하여

게이지접지점에

공통접지 처리要!

유온 게이지

K52AOTBW

 빨강: IG(+)/ACC

 검정: 차체(-)접지

하양 : 미등(+)

노랑 : 유온

노랑 : 센서 연결用

검정 : 센서 접지用

검정: 센서출력

검정: (-)접지

유압 게이지

K52AOPBW

 빨강: IG(+)/ACC

 검정: 차체(-)접지

하양 : 미등(+)

주황 : 유압

주황 : 센서 연결用

검정 : 센서 접지用

주황: 센서출력

검정: (-)접지

AFR 게이지

K52AAFBW

 빨강: IG(+)/ACC

 검정: 차체(-)접지

하양 : 미등(+)

회색 : AFR

회색 : 신호 검출선





부스트게이지

K52ABOMBW



하양 : 미등(+)

검정: (-)접지

나이론 튜브( 내열 내압 유연성 ), T-Joint

 기계식.

진공 게이지

K52AVCMBW



하양 : 미등(+)

검정: (-)접지

나이론 튜브( 내열 내압 유연성 ), T-Joint

 기계식.

비    고

 .. 게이지들의 (-)접지선은 차체금속부위에 연결되어야 하며, 각종 센서접지선도 게이지접지와 공통접지처리要 !

 .. 게이지 본체 하양색 전선에 배치된 저항부품은 게이지 조명 LED 밝기 조절用 부품임.

 .. 하양색 전선은 조명(+)선으로서,편의상,게이지 작동(+)선인 빨강색선에 함께 연결 사용하여도 됨.

 .. RPM게이지의 초록색 rpm검출선, AFR게이지의 회색 산소센서연결선 각각의 저항부품은

    동 검출라인이 차체(-)와 접촉하면 생길 수 있는 쇼트위험 대비用 안전부품임.



 Ø52mm 블랙판넬 오토게이지 배선구분 안내 ( 2006. 7/30 現 )

  ... 제품 박스에 동봉된 영문메뉴얼은 내용만 참고하시고,  제품의 배선에 대하여는 아래의 내용을 따르시기 바랍니다.

  ... DIY편의성을 고려하여, 동 수입품에 대하여 파워상사에서 별도의 전선을 질서있게 추가해 드렸습니다.

게이지別

배선구분

본체쪽 전선 ( 각 1 Meter ~ )

연장선

센서쪽 전선

비  고

작동 +/- 전원선

조명 +전원선

신호입력선

1.5 ~2.5 Meter





볼트 게이지

K52AVOBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)







악어클립은

차체 (-)접지用

RPM게이지

K52ATABW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

초록 : rpm

초록 : 신호 검출선





수온 게이지

K52AWTBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

파랑 : 수온

파랑 : 센서 연결用

검정 : 센서 접지用

빨강: 센서출력

검정: (-)접지

 2단자형 센서

 기준이며,

 1단자형 센서

 에서는 접지

 연결이 다름.

유온 게이지

K52AOTBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

노랑 : 유온

노랑 : 센서 연결用

검정 : 센서 접지用

검정: 센서출력

검정: (-)접지

유압 게이지

K52AOPBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

주황 : 유압

주황 : 센서 연결用

검정 : 센서 접지用

주황: 센서출력

검정: (-)접지

AFR 게이지

K52AAFBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

회색 : AFR

회색 : 신호 검출선





부스트게이지

K52ABOMBW



하양 : 미등(+)

검정: (-)접지

나이론 튜브( 내열 내압 유연성 ), T-Joint

 기계식.

진공 게이지

K52AVCMBW



하양 : 미등(+)

검정: (-)접지

나이론 튜브( 내열 내압 유연성 ), T-Joint

 기계식.

비    고

 .. 게이지 본체 하양색 전선에 배치된 저항부품은 게이지 조명 LED 밝기 조절用 부품임.

 .. 하양색 전선은 조명(+)선으로서,편의상,게이지 작동(+)선인 빨강색선에 함께 연결 사용하여도 됨.

 .. RPM게이지의 초록색 rpm검출선, AFR게이지의 회색 산소센서연결선 각각의 저항부품은

    동 검출라인이 차체(-)와 접촉하면 생길 수 있는 쇼트위험 대비用 안전부품임.
