*** 사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! ***  (취급기간: 2006.7.26 ~   ,장착공임  별도)

52mm 블랙판넬 볼트게이지 ( VOLT GAUGE , K52AVOBW Model )

적용차량 :  DC 12volt  전차종

사용용도 : 차량 전원부(발전기/배터리) 전압수준 표시

작동방식 : 전자식, LED조명, 8~18volt 270° 지침동작.

제품특징 :

 1.  블랙패널과 White LED 조명의 깔끔한 디자인.

 2.  지침작동이 우수하고, 오프닝 세레모니 기능까지...

 3.  전선/단자등 자재 기본부착으로 차량설치가 용이.

 4.  본체 설치자재인 52mm 숏컵, Clamp Holder , Visor, RimCover는 별매입니다.

DIY 난이도: 초급,   제조원: Taiwan,  수입공급원: 파워상사

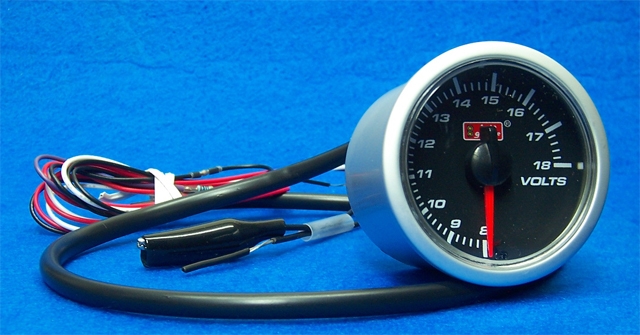

    공급품 내역

1. 게이지 본체 : φ52㎜ In-Dash Size, 뒷면 전선연결용 커넥터 배치.

2. 본체쪽 전선 ( 각 1 M 이상, 케이블튜브로 커버링 ) :

  ..빨강색 ( Red )   : 작동(+) 전원선,  차량의 ACC(+) 또는 IG(+) 전원에 연결.

  ..검정색 ( Black ) : 공통(-) 접지선. 악어클립 동봉.  양호한 접지상태인 차체 금속부위에 연결.

  ..보라색 ( Purple ) : 조명(+) 전원선. LED밝기 조절저항 부착,   차량의 미등라인에 연결.

3. 기타 :  게이지별 배선구분 안내자료, 사후관리용 일련번호 기재, 등.

4. 참고사항 : 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있읍니다.

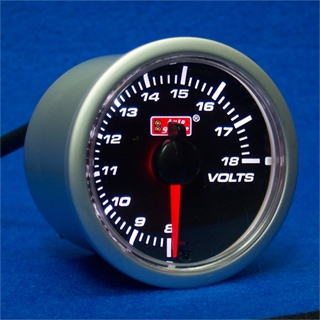

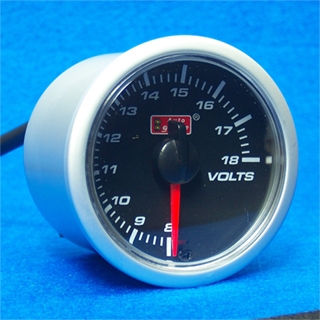

( 제품사진: 주간, 게이지 조명 OFF / ON 상태 )

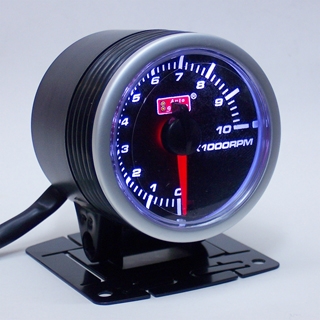

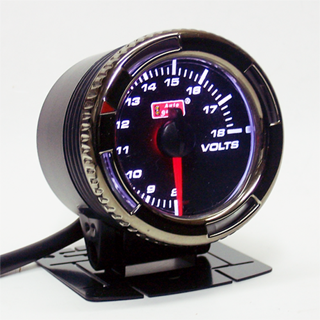

( 별매품인 52mm Short Cup 적용사진,  오른쪽은 숏컵에 워닝림커버 추가 적용사진임. )

 참고자료: 52mm 게이지 숏컵 조립요령

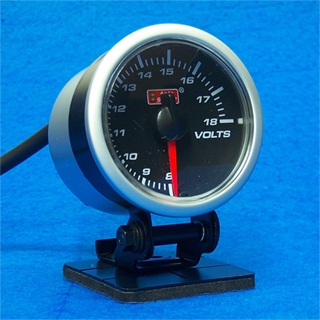

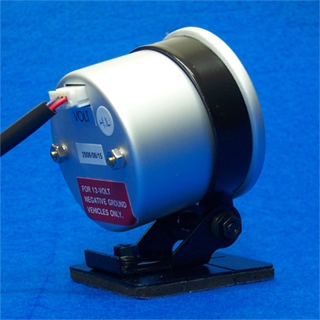

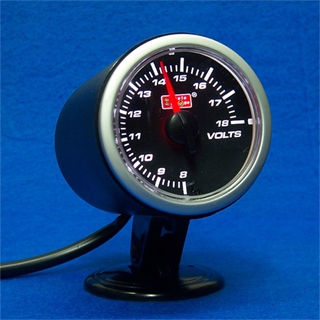

( 별매품인 52mm Clamp Holder 또는 Long Cup 조립상태 )



 차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )

1. 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.

2. 게이지 홀더 조립 : 별매품인 컵홀더 또는 클램프홀더를 게이지에 끼워 적절히 조립한다.

3. 본체 부착 : 데쉬보드위 등 적절한 곳에, 내열 양면테이프 등을 사용하여 부착, 전선들은 차체틈새로 밀어 넣는다.

4. 게이지 (+)전원연결 ( Red Color ): 실내 IG(+)전원(계기판퓨즈 등) 또는 ACC(+)전원(시거퓨즈 등)에 연결한다.

5. (-)접지연결 (Black Color): 악어클립을 검정색선에 연결한 후, 차체 ( 페인트 벗겨진 차체 금속부위 ) 에 물린다.

6. 조명(+)전원연결(Purple Color): 보라색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.

       ☞ 미등라인 연결작업이 용이하지 않을 경우에는 보라색선을 적색선에 함께 연결하여 사용하십시오.

7. 전선 정리 : 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

 볼트게이지 사용안내

1. 차량전원 전압수준: DC 12volt 차량에서, 배터리 전압수준은 12volt(11.7-12.8v), 발전기는 14volt(13.2-15.2) 정도임.

2. 게이지 표시전압은  엔진OFF에서는 배터리 전기저장정도를, 엔진가동상태에서는 발전기 출력전압 수준을 나타낸다.

3. 비정상 전압수준주행중 저전압(12v 하회)이나 과전압(15v상회)상태가 지속되면, 차량 전원부 점검을 의뢰하십시오!

4. 일반적 주의사항 : 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하여 주십시오.

 제품의 규격 등

1. 제품명/용도:  52mm 블랙판넬 볼트게이지 ( VOLT GAUGE , K52AVOBW Model ),

                        차량 전원전압 표시용  Analog Volt Gauge

2. 본 체 규 격:  52mm  In-Dash Size, 전기 작동식, 지침동작각도 270°, 표시범위 8-18v, LED 조명( White & Red LED).

                        Black Color Panel, White Color Scale.      Silver Color Aluminum Rim & Housing.

3. 작 동 전 원:  DC 12volt 차량전원, 소모전류는 작동부에 약 40mA , 조명LED에는 약 20mA 소모 ( DC 12.5 volt 기준).

4. 공 급 업 체:  본체부분- Taiwan Company (AUTO GAUGE),  전선/케이블튜브 추가 및 작동점검- 파워상사.

자료 작성일자 : 2006. 7/30, 9/14(옵션추가:숏컵), 10/12, 10/31, 2007/3/30(배선구조변경),

< 경고 >  본사이트의 상품이미지 및 저작물과 상표는 파워상사의 동의없이는 사용될 수 없습니다 !



Ø52 VOLT

Ø52 VACUUM

Ø52 BOOST

Ø52 Water TEMP

Ø52 Oil TEMP

Ø52 RPM

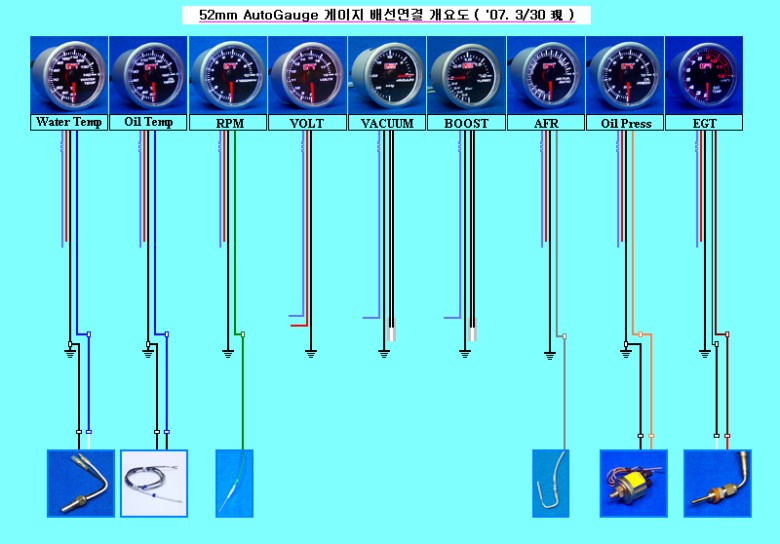

 Ø52mm 블랙판넬 오토게이지 배선구분 안내 ( 2007. 3/30 現 )

...... 제품 박스에 동봉된 영문메뉴얼은 내용만 참고하시고,  제품의 배선에 대하여는 아래의 내용을 따르시기 바랍니다.

게이지別

본체 +/- 전원선

본체 신호입력선

연장선(1~2 Meter)

센서쪽 전선

비  고

볼트 게이지

( K52AVOBW )

 빨강(작동+): IG(+)

 ..... 실내 계기판휴즈



 보라(조명+): 미등(+)

 ..... 조절저항부착.



 검정(공통-): (-)접지

 ..... 차체 금속부위









RPM게이지

( K52ATABW )

초록 : rpm



초록: 신호 검출선

      (안전저항부착)





AFR 게이지

( K52AAFBW )

회색 : AFR



회색: 신호 검출선

      (안전저항부착)





수온 게이지

( K52AWTBW )



파랑 : 수온

검정: 센서(-)접지用

파랑: 센서(+)연결用

검정: 센서(-)

나머지: 센서출력

센서(-)접지

연장선도

실내 인입하여

게이지접지점에

공통접지 처리要!

유온 게이지

( K52AOTBW )



파랑 : 유온

검정: 센서(-)접지用

파랑: 센서(+)연결用

검정: 센서(-)

나머지: 센서출력

유압 게이지

( K52AOPBW )



주황 : 유압

검정: 센서(-)접지用

주황: 센서(+)연결用

검정: 센서(-)

주황: 센서출력

배기온게이지

( K52AEGBW )

검정:센서(-)

갈색:센서(+)

검정: 센서(-)연결用

갈색: 센서(+)연결用

하양: 센서(-)

빨강: 센서(+)

센서선 연결작업시

꼬은後 단자압착要 !

부스트게이지

(K52ABOMBW)

진 공 게이지

(K52AVCMBW)

 보라 : 조명(+)

 ..... 조절저항부착.

 검정: (-)접지

나이론 튜브( 내열 내압 유연성 ), T-Joint

기계식.

          ..... 본체 보라색 전선은 조명(+)전원선으로서,  편의상, 게이지 작동(+)인 빨강색 전선에 함께 연결사용하여도 됩니다.

          ..... 게이지들의 (-)접지선은 차체금속부위에 잘 연결되어야 하며, 각종 센서접지선도 게이지접지와 공통접지처리要 !

          ..... (+)선들은 필요한 만큼 잘라 상호연결가능하나, (-)접지선은 센서(-)접지연결점 이후의 부분에서만 상호연결 하십시오.

기술지원 및 A/S :  수입원 워상사 (T. 02-521-3213, 011-9135-3213, www.Powerbetter.com )





 Ø52mm 블랙판넬 오토게이지 배선구분 안내 ( 2006. 10/31 現 )

  ... 제품 박스에 동봉된 영문메뉴얼은 내용만 참고하시고,  제품의 배선에 대하여는 아래의 내용을 따르시기 바랍니다.

  ... DIY편의성을 고려하여, 동 수입품에 대하여 파워상사에서 별도의 전선을 질서있게 추가해 드렸습니다.

게이지別

배선구분

본체쪽 전선 ( 각 1 Meter ~ )

연장선

센서쪽 전선

비  고

작동 +/- 전원선

조명 +전원선

신호입력선

1.5 ~2.5 Meter





볼트 게이지

K52AVOBW

 빨강: IG(+)/ACC

 검정: 차체(-)접지

하양 : 미등(+)







악어클립은

차체 (-)접지用

RPM게이지

K52ATABW

 빨강: IG(+)/ACC

 검정: 차체(-)접지

하양 : 미등(+)

초록 : rpm

초록 : 신호 검출선





수온 게이지

K52AWTBW

 빨강: IG(+)/ACC

 검정: 차체(-)접지

하양 : 미등(+)

파랑 : 수온

파랑 : 센서 연결用

검정 : 센서 접지用

빨강: 센서출력

검정: (-)접지

센서접지用 연장선

도 실내 인입하여

게이지접지점에

공통접지 처리要!

유온 게이지

K52AOTBW

 빨강: IG(+)/ACC

 검정: 차체(-)접지

하양 : 미등(+)

노랑 : 유온

노랑 : 센서 연결用

검정 : 센서 접지用

검정: 센서출력

검정: (-)접지

유압 게이지

K52AOPBW

 빨강: IG(+)/ACC

 검정: 차체(-)접지

하양 : 미등(+)

주황 : 유압

주황 : 센서 연결用

검정 : 센서 접지用

주황: 센서출력

검정: (-)접지

AFR 게이지

K52AAFBW

 빨강: IG(+)/ACC

 검정: 차체(-)접지

하양 : 미등(+)

회색 : AFR

회색 : 신호 검출선





부스트게이지

K52ABOMBW



하양 : 미등(+)

검정: (-)접지

나이론 튜브( 내열 내압 유연성 ), T-Joint

 기계식.

진공 게이지

K52AVCMBW



하양 : 미등(+)

검정: (-)접지

나이론 튜브( 내열 내압 유연성 ), T-Joint

 기계식.

비    고

 .. 게이지들의 (-)접지선은 차체금속부위에 연결되어야 하며, 각종 센서접지선도 게이지접지와 공통접지처리要 !

 .. 게이지 본체 하양색 전선에 배치된 저항부품은 게이지 조명 LED 밝기 조절用 부품임.

 .. 하양색 전선은 조명(+)선으로서,편의상,게이지 작동(+)선인 빨강색선에 함께 연결 사용하여도 됨.

 .. RPM게이지의 초록색 rpm검출선, AFR게이지의 회색 산소센서연결선 각각의 저항부품은

    동 검출라인이 차체(-)와 접촉하면 생길 수 있는 쇼트위험 대비用 안전부품임.

 Ø52mm 블랙판넬 오토게이지 배선구분 안내 ( 2006. 7/30 現 )

  ... 제품 박스에 동봉된 영문메뉴얼은 내용만 참고하시고,  제품의 배선에 대하여는 아래의 내용을 따르시기 바랍니다.

  ... DIY편의성을 고려하여, 동 수입품에 대하여 파워상사에서 별도의 전선을 질서있게 추가해 드렸습니다.

게이지別

배선구분

본체쪽 전선 ( 각 1 Meter ~ )

연장선

센서쪽 전선

비  고

작동 +/- 전원선

조명 +전원선

신호입력선

1.5 ~2.5 Meter





볼트 게이지

K52AVOBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)







악어클립은

차체 (-)접지用

RPM게이지

K52ATABW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

초록 : rpm

초록 : 신호 검출선





수온 게이지

K52AWTBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

파랑 : 수온

파랑 : 센서 연결用

검정 : 센서 접지用

빨강: 센서출력

검정: (-)접지

 2단자형 센서

 기준이며,

 1단자형 센서

 에서는 접지

 연결이 다름.

유온 게이지

K52AOTBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

노랑 : 유온

노랑 : 센서 연결用

검정 : 센서 접지用

검정: 센서출력

검정: (-)접지

유압 게이지

K52AOPBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

주황 : 유압

주황 : 센서 연결用

검정 : 센서 접지用

주황: 센서출력

검정: (-)접지

AFR 게이지

K52AAFBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

회색 : AFR

회색 : 신호 검출선





부스트게이지

K52ABOMBW



하양 : 미등(+)

검정: (-)접지

나이론 튜브( 내열 내압 유연성 ), T-Joint

 기계식.

진공 게이지

K52AVCMBW



하양 : 미등(+)

검정: (-)접지

나이론 튜브( 내열 내압 유연성 ), T-Joint

 기계식.

비    고

 .. 게이지 본체 하양색 전선에 배치된 저항부품은 게이지 조명 LED 밝기 조절用 부품임.

 .. 하양색 전선은 조명(+)선으로서,편의상,게이지 작동(+)선인 빨강색선에 함께 연결 사용하여도 됨.

 .. RPM게이지의 초록색 rpm검출선, AFR게이지의 회색 산소센서연결선 각각의 저항부품은

    동 검출라인이 차체(-)와 접촉하면 생길 수 있는 쇼트위험 대비用 안전부품임.
