*** 사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! ***  (취급기간: 2006.7.26 ~   ,장착공임  별도)

52mm 블랙판넬 진공게이지 ( VACUUM GAUGE , K52AVCMBW Model )

적용차량 :  DC 12volt  차량 ( 개솔린터보차는 제외)

사용용도 : 엔진/공조장치 진공도 표시장치.

작동방식 : 기계식, LED조명, 0~30 Inch-Hg 표시범위, 270° 지침동작.

제품특징 :

 1.  블랙패널과 White LED 조명의 깔끔한 디자인.

 2.  점화엔진에서는 엑셀링에 따른 빠른 반응으로 연비운전에 기여하고,

      엔진부조 (低진공도, 동력 불균일) 및 진공라인 이상유무 점검수단으로 활용가능.

3.  디젤엔진에서는 진공압 유지여부를 확인할 수 있어, 진공펌프나 진공라인 이상유무를 체크할 수 있다.

4.  전선/에어튜브/T-fitting등 자재 기본 제공으로 차량설치가 용이.

5.  본체 설치자재인 52mm 미들컵, 숏컵, Clamp Holder , Visor, RimCover는 별매입니다.

DIY 난이도: 중급,   원산지: Taiwan,  수입공급원: 파워상사

참고자료: DIY게시판

옵션품( 진공고무호스가 굵은 특정차종에 DIY時 필요 ) : 에어압 검출핀  W5500.

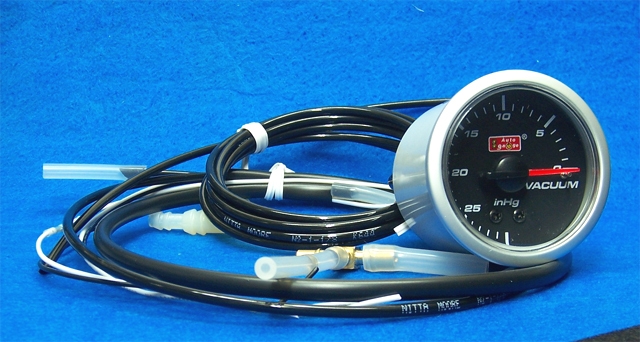

    공급품 내역

1. 게이지 본체 : φ52㎜ In-Dash Size, 뒷면 전선 및 튜브 조립상태.

2. 본체쪽 자재 ( 각 1 M 이상, 케이블튜브로 커버링 ) :

    ..보라색 전선 ( Purple ) : 조명(+) 전원선. LED밝기 조절저항 부착,   차량의 미등라인에 연결.

    ..검정색 전선 ( Black ) : (-) 접지선.  양호한 접지상태인 차체 금속부위에 연결.

    ..검정색 튜브 ( Black ) : 내열 Nylon Tube 1meter

3. 에어라인 자재 :  내열 Nylon Tube 엔진룸 연결용 1.8m, T-fitting 및 실리콘튜브.

4. 기타 :  게이지별 배선구분 안내자료, 사후관리용 일련번호 기재, 등.

5. 참고사항 : 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있읍니다.

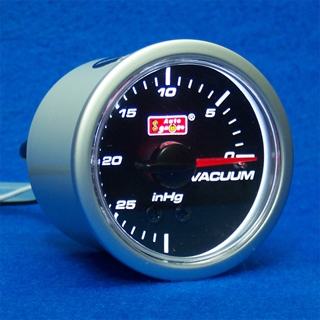

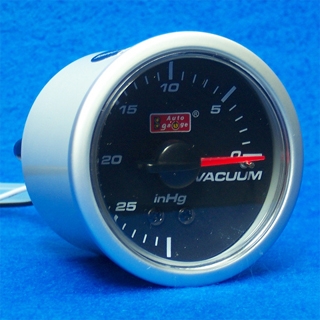

( 제품사진: 주간, 게이지 조명 OFF / ON 상태 )

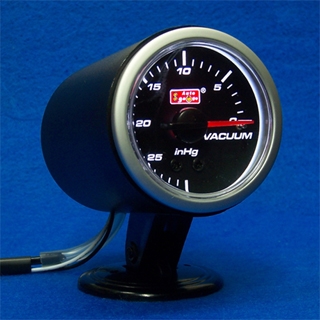

( 별매품인 52mm Short Cup 적용사진,  오른쪽은 숏컵에 워닝림커버 추가 적용사진임. )

 참고자료: 52mm 게이지 숏컵 조립요령 )

( 52mm 숏컵을  52mm 진공/부스트게이지에 적용시, 숏컵뒷면에 홀드릴링 수정작업이 추가로 필요함 ! )

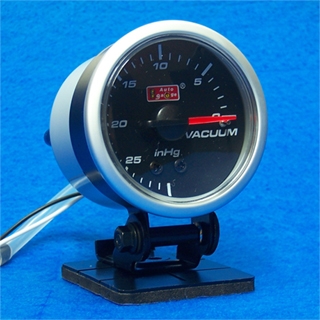

( 별매품인 52mm Clamp Holder 또는 Long Cup 조립상태 )



 차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )

1. 차량 점검 : 설치예정 차량에서 진공라인 연결적합여부 (실내진공라인, 엔진의 미사용 진공폿트, 기존 진공호스/

                     진공폿트의 위치 및 굵기,  ‘T’자 연결방법, 1.8m 나일론 튜브의 실내인입 방법 등)을 사전에 체크한다.

2. 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.

3. 게이지 홀더 조립 : 별매품인 컵홀더(미들컵,숏컵) 또는 클램프홀더를 게이지에 끼워 적절히 조립한다.

4. 본체 부착 : 데쉬보드위 등 적절한 곳에, 내열 양면테이프 등을 사용하여 부착, 전선들은 차체틈새로 밀어 넣는다.

5. 진공라인 연결 : 엔진열 충분히 식혀진 차량의 기존 진공라인에 ‘T’자를 적절히 사용하여 연결하고, 1.8m 튜브를 통하여

    게이지와 연결한다. T자와 본체 사이 에어라인은 고압/내열 나일론 튜브이고, 중간연결은 내열 실리콘 호스가 담당하고 있다.

6. 조명(+)전원연결(Purple Color): 보라색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.

7. 조명 (-)접지연결 ( Black Color ) : 검정색 전선을 차체어스(페인트 벗겨진 차체금속부위)에 적절히 연결한다.

8. 전선/튜브 정리 :  전선/튜브 등은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

      ☞   진공압 검출핀 작업요령 !

 진공게이지 사용안내

1. 진공게이지의 영점(zero)은 일반 대기압 상태이며, 검출되는 진공도가 커질수록 표시눈금은 증가한다.

2. 개솔린 엔진은 흡기행정에서 피스톤의 하강력으로, 드로틀 밸브에서부터 흡기밸브 사이의 공간에 외부 대기압 보다

    낮은 진공(minus 압력)이 발생되는데, 그 진공정보는 연료분사정도 결정에 참고되며, 또한, 발생된 진공력은 차량의

    진공활용장치들(브레이크 계통, 연료압력 조절장치, 각종 공조장치 등)의 작동에 사용된다.

3. 게이지 표시 진공정도는 엑셀링 정도, 진공라인 누설여부, 엔진부조 등에 따라 바로 반응하여 표시된다.

4. 정기적으로 진공호스라인 상태, 진공누설여부…게이지 지침이 과도하게 낮아짐…를 점검/조치 要 !

5. 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하여 주십시오.

 제품의 규격 등

1.  제품명/용도 :  52mm 블랙판넬 진공게이지 ( VACUUM GAUGE , K52AVCMBW Model ),

                          차량 엔진진공 체크용 Analog Vacuum Gauge

2.  본 체 규 격 :    52mm  In-Dash Size, 공기압 작동방식, 지침동작각도 270°, 표시범위 0-30 inch/Hg,

                           LED 조명( White & Red LED ).

                           Black Color Panel, White Color Scale.      Silver Color Aluminum Rim, Aluminum Body.

3.  적용차량등 :   DC 12volt 차량( 개솔린터보차는 제외),  조명LED는 약 25mA 소모 ( DC 14.0 volt 기준).

4.  공 급 업 체 :   본체부분- Taiwan Company (AUTO GAUGE),  전선/튜브/T-fitting 추가 및 작동점검- 파워상사.

자료 작성일자 : 2006. 7/30, 10/31, 2007.3/30(배선구조변경),2008.2/8

< 경고 >  본사이트의 상품이미지 및 저작물과 상표는 파워상사의 동의없이는 사용될 수 없습니다 !





Ø52 VOLT

Ø52 VACUUM

Ø52 BOOST

Ø52 Water TEMP

Ø52 Oil TEMP

Ø52 RPM

 Ø52mm 블랙판넬 오토게이지 배선구분 안내 ( 2007. 3/30 現 )

...... 제품 박스에 동봉된 영문메뉴얼은 내용만 참고하시고,  제품의 배선에 대하여는 아래의 내용을 따르시기 바랍니다.

게이지別

본체 +/- 전원선

본체 신호입력선

연장선(1~2 Meter)

센서쪽 전선

비  고

볼트 게이지

( K52AVOBW )

 빨강(작동+): IG(+)

 ..... 실내 계기판휴즈



 보라(조명+): 미등(+)

 ..... 조절저항부착.



 검정(공통-): (-)접지

 ..... 차체 금속부위









RPM게이지

( K52ATABW )

초록 : rpm



초록: 신호 검출선

      (안전저항부착)





AFR 게이지

( K52AAFBW )

회색 : AFR



회색: 신호 검출선

      (안전저항부착)





수온 게이지

( K52AWTBW )



파랑 : 수온

검정: 센서(-)접지用

파랑: 센서(+)연결用

검정: 센서(-)

나머지: 센서출력

센서(-)접지

연장선도

실내 인입하여

게이지접지점에

공통접지 처리要!

유온 게이지

( K52AOTBW )



파랑 : 유온

검정: 센서(-)접지用

파랑: 센서(+)연결用

검정: 센서(-)

나머지: 센서출력

유압 게이지

( K52AOPBW )



주황 : 유압

검정: 센서(-)접지用

주황: 센서(+)연결用

검정: 센서(-)

주황: 센서출력

배기온게이지

( K52AEGBW )

검정:센서(-)

갈색:센서(+)

검정: 센서(-)연결用

갈색: 센서(+)연결用

하양: 센서(-)

빨강: 센서(+)

센서선 연결작업시

꼬은後 단자압착要 !

부스트게이지

(K52ABOMBW)

진 공 게이지

(K52AVCMBW)

 보라 : 조명(+)

 ..... 조절저항부착.

 검정: (-)접지

나이론 튜브( 내열 내압 유연성 ), T-Joint

기계식.

          ..... 본체 보라색 전선은 조명(+)전원선으로서,  편의상, 게이지 작동(+)인 빨강색 전선에 함께 연결사용하여도 됩니다.

          ..... 게이지들의 (-)접지선은 차체금속부위에 잘 연결되어야 하며, 각종 센서접지선도 게이지접지와 공통접지처리要 !

          ..... (+)선들은 필요한 만큼 잘라 상호연결가능하나, (-)접지선은 센서(-)접지연결점 이후의 부분에서만 상호연결 하십시오.

기술지원 및 A/S :  수입원 워상사 (T. 02-521-3213, 011-9135-3213, www.Powerbetter.com )

< 경고 >  본사이트의 상품이미지 및 저작물과 상표는 파워상사의 동의없이는 사용될 수 없습니다 !



 Ø52mm 블랙판넬 오토게이지 배선구분 안내 ( 2006. 10/31 現 )

  ... 제품 박스에 동봉된 영문메뉴얼은 내용만 참고하시고,  제품의 배선에 대하여는 아래의 내용을 따르시기 바랍니다.

  ... DIY편의성을 고려하여, 동 수입품에 대하여 파워상사에서 별도의 전선을 질서있게 추가해 드렸습니다.

게이지別

배선구분

본체쪽 전선 ( 각 1 Meter ~ )

연장선

센서쪽 전선

비  고

작동 +/- 전원선

조명 +전원선

신호입력선

1.5 ~2.5 Meter





볼트 게이지

K52AVOBW

 빨강: IG(+)/ACC

 검정: 차체(-)접지

하양 : 미등(+)







악어클립은

차체 (-)접지用

RPM게이지

K52ATABW

 빨강: IG(+)/ACC

 검정: 차체(-)접지

하양 : 미등(+)

초록 : rpm

초록 : 신호 검출선





수온 게이지

K52AWTBW

 빨강: IG(+)/ACC

 검정: 차체(-)접지

하양 : 미등(+)

파랑 : 수온

파랑 : 센서 연결用

검정 : 센서 접지用

빨강: 센서출력

검정: (-)접지

센서접지用 연장선

도 실내 인입하여

게이지접지점에

공통접지 처리要!

유온 게이지

K52AOTBW

 빨강: IG(+)/ACC

 검정: 차체(-)접지

하양 : 미등(+)

노랑 : 유온

노랑 : 센서 연결用

검정 : 센서 접지用

검정: 센서출력

검정: (-)접지

유압 게이지

K52AOPBW

 빨강: IG(+)/ACC

 검정: 차체(-)접지

하양 : 미등(+)

주황 : 유압

주황 : 센서 연결用

검정 : 센서 접지用

주황: 센서출력

검정: (-)접지

AFR 게이지

K52AAFBW

 빨강: IG(+)/ACC

 검정: 차체(-)접지

하양 : 미등(+)

회색 : AFR

회색 : 신호 검출선





부스트게이지

K52ABOMBW



하양 : 미등(+)

검정: (-)접지

나이론 튜브( 내열 내압 유연성 ), T-Joint

 기계식.

진공 게이지

K52AVCMBW



하양 : 미등(+)

검정: (-)접지

나이론 튜브( 내열 내압 유연성 ), T-Joint

 기계식.

비    고

 .. 게이지들의 (-)접지선은 차체금속부위에 연결되어야 하며, 각종 센서접지선도 게이지접지와 공통접지처리要 !

 .. 게이지 본체 하양색 전선에 배치된 저항부품은 게이지 조명 LED 밝기 조절用 부품임.

 .. 하양색 전선은 조명(+)선으로서,편의상,게이지 작동(+)선인 빨강색선에 함께 연결 사용하여도 됨.

 .. RPM게이지의 초록색 rpm검출선, AFR게이지의 회색 산소센서연결선 각각의 저항부품은

    동 검출라인이 차체(-)와 접촉하면 생길 수 있는 쇼트위험 대비用 안전부품임.



 Ø52mm 블랙판넬 오토게이지 배선구분 안내 ( 2006. 7/30 現 )

  ... 제품 박스에 동봉된 영문메뉴얼은 내용만 참고하시고,  제품의 배선에 대하여는 아래의 내용을 따르시기 바랍니다.

  ... DIY편의성을 고려하여, 동 수입품에 대하여 파워상사에서 별도의 전선을 질서있게 추가해 드렸습니다.

게이지別

배선구분

본체쪽 전선 ( 각 1 Meter ~ )

연장선

센서쪽 전선

비  고

작동 +/- 전원선

조명 +전원선

신호입력선

1.5 ~2.5 Meter





볼트 게이지

K52AVOBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)







악어클립은

차체 (-)접지用

RPM게이지

K52ATABW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

초록 : rpm

초록 : 신호 검출선





수온 게이지

K52AWTBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

파랑 : 수온

파랑 : 센서 연결用

검정 : 센서 접지用

빨강: 센서출력

검정: (-)접지

 2단자형 센서

 기준이며,

 1단자형 센서

 에서는 접지

 연결이 다름.

유온 게이지

K52AOTBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

노랑 : 유온

노랑 : 센서 연결用

검정 : 센서 접지用

검정: 센서출력

검정: (-)접지

유압 게이지

K52AOPBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

주황 : 유압

주황 : 센서 연결用

검정 : 센서 접지用

주황: 센서출력

검정: (-)접지

AFR 게이지

K52AAFBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

회색 : AFR

회색 : 신호 검출선





부스트게이지

K52ABOMBW



하양 : 미등(+)

검정: (-)접지

나이론 튜브( 내열 내압 유연성 ), T-Joint

 기계식.

진공 게이지

K52AVCMBW



하양 : 미등(+)

검정: (-)접지

나이론 튜브( 내열 내압 유연성 ), T-Joint

 기계식.

비    고

 .. 게이지 본체 하양색 전선에 배치된 저항부품은 게이지 조명 LED 밝기 조절用 부품임.

 .. 하양색 전선은 조명(+)선으로서,편의상,게이지 작동(+)선인 빨강색선에 함께 연결 사용하여도 됨.

 .. RPM게이지의 초록색 rpm검출선, AFR게이지의 회색 산소센서연결선 각각의 저항부품은

    동 검출라인이 차체(-)와 접촉하면 생길 수 있는 쇼트위험 대비用 안전부품임.
