*** 사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! *** ( 취급기간 : 2006.4.19 ~ , 장착공임 별도)
60mm 블랙판넬 전자식 부스트게이지 ( BOOST GAUGE , K60ABOBW Model )
적용차량 : DC 12volt 터보차량 (터보차저 개솔린/디젤)
사용용도 : 엔진흡기부 진공/터보압 표시장치
작동방식 : 전자식, LED조명, -1.0 ~ 0 ~ +2.0 bar. 270° 지침동작.
제품특징 :
1. 블랙패널과 White LED 조명의 깔끔한 디자인.
2. 지침작동이 우수하고, 오프닝 세레모니 기능까지...
3. 부스트압센서,에어압 연결부품(T자/튜브), 전선 등 자재 기본 제공.
4. 본체 설치자재인 60mm 숏컵, Visor, Clamp Holder 는 별매입니다.
DIY 난이도: 중급, 제조원: Taiwan, 수입공급원: 파워상사
제품 무상A/S기간: 구입일 이후 1년 ( 정상적인 사용조건 )
옵션품( VGT 터보 등 특정차종에 DIY時 필요 ) : 에어압 검출핀 W5500.

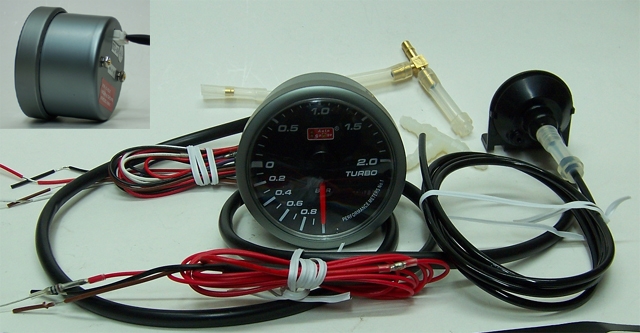

공급품 내역
1. 게이지 본체 : φ60㎜ In-Dash Size, 뒷면 전선연결용 커넥터 배치.
2. 부스트압센서 : 전자식, 엔진연결부품( T자 2종류 ), 전선( 빨강: +전원, 검정: -접지, 갈색: 센서출력 ) 부착.
3. 본체쪽 전선 ( 각 1 Meter 이상, 케이블튜브로 커버링 ) :
..빨강색 ( Red ) : 작동(+) 전원선, 차량의 ACC(+) 또는 IG(+) 전원에 연결.
..검정색 ( Black ) : 공통(-) 접지선. 양호한 접지상태인 차체 금속부위에 연결.
..보라색 ( Purple ) : 조명(+) 전원선. LED밝기 조절저항 부착, 차량의 미등라인에 연결.
..하양색 ( White ) : 부스트압센서 입력선.
4. 에어라인 연결튜브 : 1.8 Meter ( 차량실내에 배치된 부스트센서와 엔진룸 터보라인 間 연결용, 내열고압유연성 )
5. 기타 : 게이지별 배선구분 안내자료, 사후관리용 일련번호 기재, 등.
6. 참고사항 : 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.
7. 공급스펙 변경 : 2006.7/3일 출고분부터 부스트센서 차량실내 배치, 연장선 대신 에어튜브를 공급.

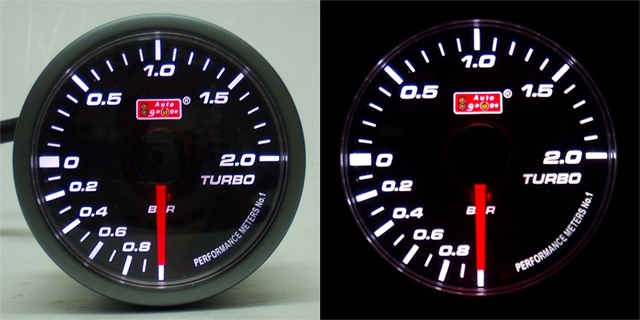

( 제품사진: 주간, 야간 조명ON )
( 별매품인 60mm Short Cup 및 Visor 적용사진, 게이지는 rpm 모델임 ) 참고자료: 60mm 게이지 숏컵 조립요령

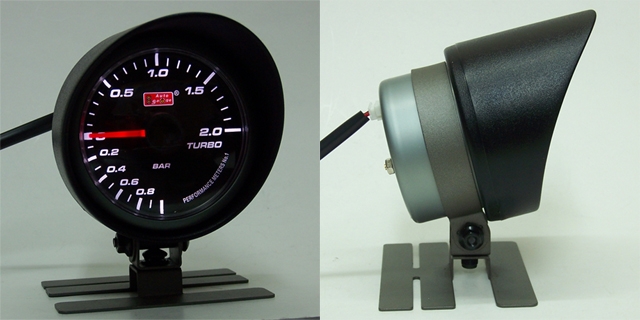

( 별매품인 60mm Clamp Holder 및 Visor 적용사진 )
차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )
1. 차량 점검 : 차량에서 터보라인 연결방법(T자 활용법 등), 센서배치방법, 전선처리방법 등을 사전에 체크한다.
2. 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.
3. 게이지 홀더 조립 : 별매품인 게이지컵 또는 클램프홀더 및 바이저를 게이지에 끼워 적절히 조립한다.
4. 본체 부착 : 데쉬보드위 등 적절한 곳에, 내열 양면테이프를 사용하여 부착, 전선들은 차체틈새로 밀어 넣는다.
5. 검출자재설치 : 엔진열 식혀진 차량의 기존 터보라인에 ‘T’자 등을 적절히 배치한 후, 에어튜브를 실내로 인입한다.
6. 부스트센서 설치 :
......... 부스트센서를 차량실내( 온도변화가 많지 아니한 장소 )에 적절히 배치하고,
......... 센서 (+)전원선을 게이지 (+)전원선에, 센서(-)접지선을 게이지(-)접지선에 각각 적절히 연결한다.
......... 센서 출력선(하양색선)을 본체 갈색선에 연결한다.
7. 게이지 (+)전원연결 ( Red Color ) : 실내 IG(+)전원(계기판퓨즈 등) 또는 ACC(+)전원(시거퓨즈 등)에 연결한다.
8. (-)접지연결 ( Black Color ) : 검정색 접지선을 차체 ( 페인트 벗겨진 차체 금속부위 )에 연결한다.
9. 조명 (+)전원연결 (Purple Color) : 보라색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.
☞ 미등라인 연결작업이 용이하지 않을 경우에는 보라색선을 적색선에 함께 연결하여 사용하십시오.
10. 전선 정리 : 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.
부스트게이지 사용안내
1. 부스트게이지의 영점(zero)은 일반 대기압 상태이며, 마이너스쪽은 진공영역, 플러스쪽은 터보압 영역을 표시한다.
2. 개솔린 엔진은 흡기행정에서 피스톤의 하강력으로, 드로틀 밸브에서부터 흡기밸브 사이의 공간에 외부 대기압 보다 낮은
진공압(minus 압력)이 게이지에 표시되며, 엔진rpm 상승에 따라 배기개스 토출압 증가로 터보차저가 가동되면서 압축된
공기압(plus 압력)이 게이지에 표시된다. 한편, 디젤엔진에서는 엔진구조상 진공압은 발생되지 않고 터보압만 표시된다.
3. 정기적으로 터보라인 연결상태, 에어누설여부…게이지 지침이 과도하게 낮아짐…를 점검/조치하십시오.
4. 게이지 지침작동 특이사항: 게이지 작동상태에서, 센서출력라인의 단선時 지침은 우측 최대값을 표시하고,
차체접지와 쇼트될 경우, 지침은 최소값( -1 bar 위치 )을 가리킨다.
5. 일반적 주의사항 : 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하여 주십시오.
제품의 규격 등
1. 제품명/용도 : 60mm 블랙판넬 부스트게이지 ( BOOST GAUGE , K60ABOBW Model ),
차량 엔진 진공/터보압 체크용 Analog Boost Gauge.
2. 본 체 규 격 : 60mm In-Dash Size, 센서감지 작동식, 지침동작각도 270°, 표시범위 -1.0 ~ 0 ~ +2.0 bar.
LED 조명( White & Red LED ).
Black Color Panel, White Color Scale. Dark Grey Color Aluminum Rim & Housing.
3. 작 동 전 원 : DC 12volt 차량전원, 소모전류는 작동부에 약 40mA , 조명LED에는 약 25mA 소모 ( DC 14.0 volt 기준).
4. 공 급 업 체 : 본체부분- Taiwan Company (AUTO GAUGE), 전선/튜브/T자 등 자재추가 및 작동점검- 파워상사.
자료 작성일자 : 2006. 04.21, 4/26, 7/7 (부스트센서 차량실내에 배치, 연장선 대신 에어튜브 공급 ), 9/14(옵션추가:숏컵),10/12, 10/31,
2007/3/30(배선구조변경).
