60mm 블랙판넬 볼트게이지 ( VOLT GAUGE , K60AVOBW Model )

적용차량 :  DC 12volt  전차종

사용용도 : 차량 전원부(발전기/배터리) 전압수준 표시

작동방식 : 전자식, LED조명, 8~18volt 270° 지침동작.

제품특징 :

  1.  블랙패널과 White LED 조명의 깔끔한 디자인.

  2.  지침작동이 우수하고, 오프닝 세레모니 기능까지...

  3.  전선/단자등 자재 기본부착으로 차량설치가 용이.

  4.  본체 설치자재인 60mm 숏컵, Visor, Clamp Holder 는 별매입니다.

DIY 난이도: 초급,   제조원: Taiwan,  수입공급원: 파워상사

제품 무상A/S기간: 구입일 이후 1년 ( 정상적인 사용조건 )

참고자료 :

    공급품 내역

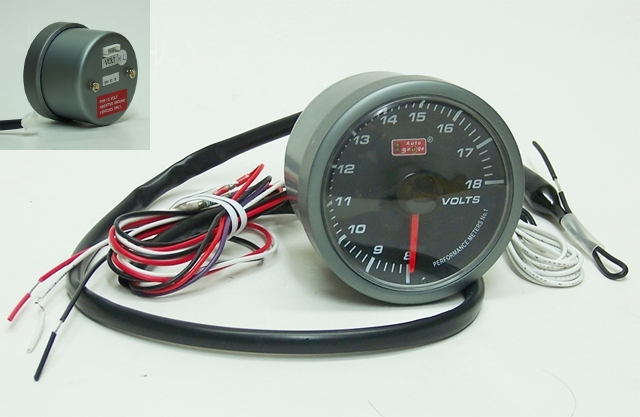

1. 게이지 본체 : φ60㎜ In-Dash Size, 뒷면 전선연결용 커넥터 배치.

2. 본체쪽 전선 ( 각 1 M 이상, 케이블튜브로 커버링 ) :

   ..빨강색 ( Red ) : 작동(+) 전원선,  차량의 ACC(+) 또는 IG(+) 전원에 연결.

   ..검정색 ( Black ) : 공통(-) 접지선. 악어클립 동봉.  양호한 접지상태인 차체 금속부위에 연결.

   ..보라색 ( Purple ) : 조명(+) 전원선. LED밝기 조절저항 부착,   차량의 미등라인에 연결.

3. 기타 :  게이지별 배선구분 안내자료, 사후관리용 일련번호 기재, 등.

4. 참고사항 : 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있읍니다.

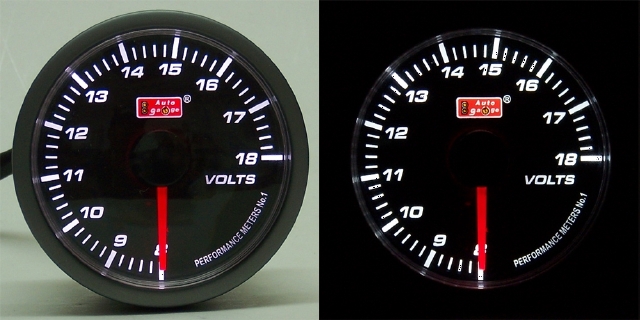

( 제품사진: 주간, 야간 조명ON )

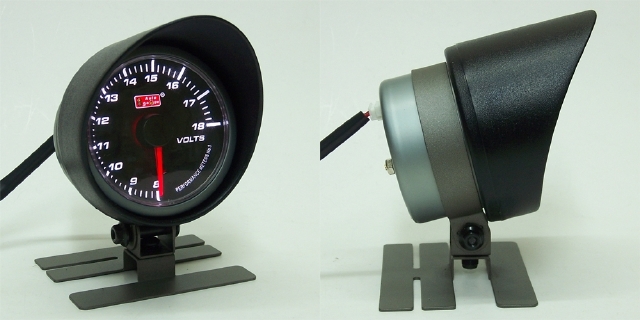

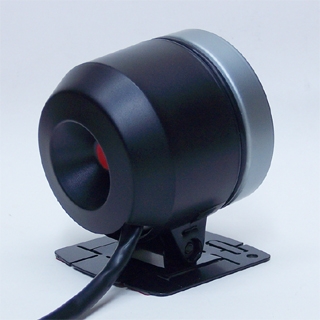

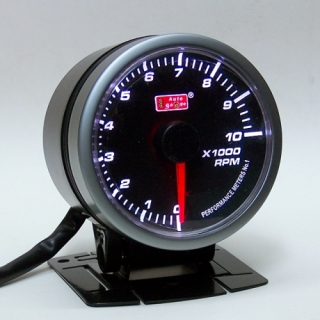

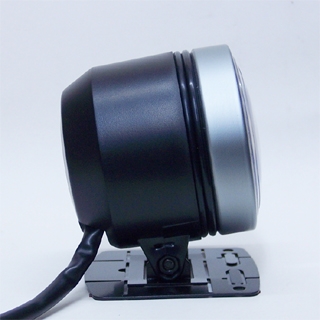

( 별매품인 60mm Short Cup 및 Visor 적용사진, 게이지는 rpm 모델임 )    참고자료: 60mm 게이지 숏컵 조립요령



( 별매품인 60mm Clamp Holder 및 Visor 적용사진 )

  차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )

1. 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.

2. 게이지 홀더 조립 : 별매품인 게이지컵 또는 클램프홀더 및 바이저를 게이지에 끼워 적절히 조립한다.

3. 본체 부착 : 데쉬보드위 등 적절한 곳에, 내열 양면테이프를 사용하여 부착, 전선들은 차체틈새로 밀어 넣는다.

4. 게이지 (+)전원연결 ( Red Color ): 실내 IG(+)전원(계기판퓨즈 등) 또는 ACC(+)전원(시거퓨즈 등)에 연결한다.

5. (-)접지연결 ( Black Color ) : 악어클립을 검정색선에 연결한 후, 차체 ( 페인트 벗겨진 차체 금속부위 ) 에 물린다.

6. 조명 (+)전원연결(Purple Color): 보라색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.

       ☞ 미등라인 연결작업이 용이하지 않을 경우에는 보라색선을 적색선에 함께 연결하여 사용하십시오.

7. 전선 정리 : 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

 볼트게이지 사용안내

1. 차량전원 전압수준 : DC 12volt 차량에서, 배터리 전압수준은 12volt(11.7-12.8v), 발전기는 14volt(13.2-15.2) 정도임.

2. 게이지 표시전압은  엔진OFF에서는 배터리 전기저장정도를, 엔진가동상태에서는 발전기 출력전압 수준을 나타낸다.

3. 비정상 전압수준주행중 저전압(12v 하회)이나 과전압(15v상회)상태가 지속되면, 차량 전원부 점검을 의뢰하십시오!

4. 일반적 주의사항 : 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하여 주십시오.

 제품의 규격 등

1.  제품명/용도 :  60mm 블랙판넬 볼트게이지 ( VOLT GAUGE , K60AVOBW Model ),

                           차량 전원전압 표시용  Analog Volt Gauge

2.  본 체 규 격 :    60mm  In-Dash Size, 전기 작동식,  지침동작각도 270°, 표시범위 8-18v,  LED 조명( White & Red LED ).

                           Black Color Panel, White Color Scale.      Dark Grey Color Aluminum Rim & Housing.

3.  작 동 전 원 :   DC 12volt 차량전원, 소모전류는 작동부에 약 30mA , 조명LED에는 약 25mA 소모 ( DC 14.0 volt 기준).

4.  공 급 업 체 :   본체부분- Taiwan Company (AUTO GAUGE),  전선/케이블튜브 추가 및 작동점검- 파워상사.

자료 작성일자 : 2006. 04.21, 4/26, 9/14(옵션추가:숏컵),10/12, 10/31, 2007/3/30(배선구조변경).

< 경고 >  본사이트의 상품이미지 및 저작물과 상표는 파워상사의 동의없이는 사용될 수 없습니다 !





Ø60 VOLT

Ø60 RPM

Ø60 WaterTEMP

Ø60 OIL TEMP

Ø60 OIL PRSS

Ø60 AFR

Ø60 BOOST

Ø60 VACUUM

Ø60 EGT

Ø60 Short Cup

Short Cup

Ø60 Visor

Ø60 Clamp-R

Clamp & Visor

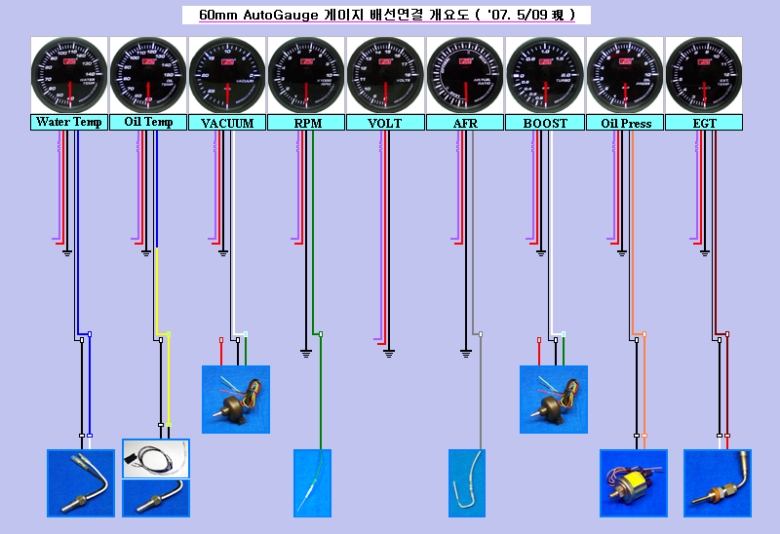

 Ø60mm 블랙판넬 오토게이지 배선구분 안내 ( 2007. 3/30 現 )

...... 제품 박스에 동봉된 영문메뉴얼은 내용만 참고하시고,  제품의 배선에 대하여는 아래의 내용을 따르시기 바랍니다.

게이지別

본체 +/- 전원선

본체 신호입력선

연장선(1~2 Meter)

센서쪽 전선

비  고

볼트 게이지

( K60AVOBW )

 빨강(작동+): IG(+)

 ..... 실내 계기판휴즈



 보라(조명+): 미등(+)

 ..... 조절저항부착.



 검정(공통-): (-)접지

 ..... 차체 금속부위









RPM게이지

( K60ATABW )

초록 : rpm



초록: 신호 검출선

      (안전저항부착)





AFR 게이지

( K60AAFBW )

회색 : AFR



회색: 신호 검출선

      (안전저항부착)





수온 게이지

( K60AWTBW )



파랑 : 수온

검정: 센서(-)접지用

파랑: 센서(+)연결用

검정: 센서(-)

나머지: 센서출력

센서(-)접지

연장선도

실내 인입하여

게이지접지점에

공통접지 처리要!





유온 게이지

( K60AOTBW )



파랑 : 유온

검정: 센서(-)접지用

파랑: 센서(+)연결用

검정: 센서(-)

나머지: 센서출력

유압 게이지

( K60AOPBW )



주황 : 유압

검정: 센서(-)접지用

주황: 센서(+)연결用

검정: 센서(-)

주황: 센서출력

부스트게이지

( K60ABOBW )

진 공 게이지

( K60AVCBW )

하양: Boost

하양: Vacuum

 부스트/진공압

 센서는

 차량실내에 배치!

검정: (-)접지

빨강: 전원(+)

나머지: 센서출력

배기온게이지

( K60AEGBW )

검정:센서(-)

갈색:센서(+)

검정: 센서(-)연결用

갈색: 센서(+)연결用

하양: 센서(-)

빨강: 센서(+)

센서선 연결작업시

꼬은後 단자압착要 !

          ..... 본체 보라색 전선은 조명(+)전원선으로서,  편의상, 게이지 작동(+)인 빨강색 전선에 함께 연결사용하여도 됩니다.

          ..... 게이지들의 (-)접지선은 차체금속부위에 잘 연결되어야 하며, 각종 센서접지선도 게이지접지와 공통접지처리要 !

          ..... (+)선들은 필요한 만큼 잘라 상호연결가능하나, (-)접지선은 센서(-)접지연결점 이후의 부분에서만 상호연결 하십시오.

기술지원 및 A/S :  수입원 워상사 (T. 02-521-3213, 011-9135-3213, www.Powerbetter.com )

< 경고 >  본사이트의 상품이미지 및 저작물과 상표는 파워상사의 동의없이는 사용될 수 없습니다 !



 Ø60mm 블랙판넬 오토게이지 배선구분 안내 ( 2006. 10/31 現 )

  ... 제품 박스에 동봉된 영문메뉴얼은 내용만 참고하시고,  제품의 배선에 대하여는 아래의 내용을 따르시기 바랍니다.

  ... DIY편의성을 고려하여, 동 수입품에 대하여 파워상사에서 별도의 전선을 질서있게 추가해 드렸습니다.

게이지別

배선구분

본체쪽 전선 ( 각 1 Meter ~ )

연장선

센서쪽 전선

비  고

작동 +/- 전원선

조명 +전원선

신호입력선

1.5 ~2.5 Meter





볼트 게이지

K60AVOBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)



하양 : 미등 연결用



악어클립은

차체 (-)접지用

RPM게이지

K60ATABW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

초록 : rpm

초록 : 신호 검출선





수온 게이지

K60AWTBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

파랑 : 수온

파랑 : 센서 연결用

검정 : 센서 접지用

빨강: 센서출력

검정: (-)접지

센서접지用 연장선

도 실내 인입하여

게이지접지점에

공통접지 처리要!

유온 게이지

K60AOTBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

노랑 : 유온

노랑 : 센서 연결用

검정 : 센서 접지用

검정: 센서출력

검정: (-)접지

유압 게이지

K60AOPBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

주황 : 유압

주황 : 센서 연결用

검정 : 센서 접지用

주황: 센서출력

검정: (-)접지

AFR 게이지

K60AAFBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

회색 : AFR

회색 : 신호 검출선





부스트게이지

K60ABOBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

갈색: Boost



갈색: 센서출력

빨강  전원(+)

검정: (-)접지

 부스트 센서는

 차량 실내에 배치!

진공 게이지

K60AVCBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

갈색: Vacuum



갈색: 센서출력

빨강  전원(+)

검정: (-)접지

 진공압 센서는

 차량 실내에 배치!

배기온게이지

K60AEGBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

빨강:센서(+)

하양:센서(-)

빨강:센서(+)연결用

하양:센서(-)연결用

빨강: 센서(+)

하양: 센서(-)

연장선 연결작업시

꼬은後 단자압착 !

비    고

 .. 게이지들의 (-)접지선은 차체금속부위에 연결되어야 하며, 각종 센서접지선도 게이지접지와 공통접지처리要 !
